Аналоговый трехфазный ЭПУ1М

Аналоговый трехфазный ЭПУ1М



Электроприводы постоянного тока унифицированные трёхфазные серии ЭПУ1М заменяют электроприводы ЭПУ, БТУ, ЭТУ, БУВ, ШУВ и др. аналогичные им.

Электроприводы изготавливаются в двух исполнениях:

1) Электроприводы подачи (ЭПУ1М-2…П) — реверсивные, для высокомоментных электродвигателей, обеспечивают перегрузку по моменту до 6 для электроприводов на 25, 50, 200 А и не более 4 для электроприводов на 100 А, имеют диапазон регулирования до 10000 и предназначены для реверсивных быстродействующих широкорегулируемых приводов с однозонным регулированием скорости, в том числе для механизмов подач станков с ЧПУ, промышленных манипуляторов и других механизмов.

2) Электроприводы главного движения для реверсивных и нереверсивных широкорегулируемых приводов мощностью 1,5 — 250 кВт с двухзонным и однозонным регулированием скорости, в том числе для механизмов главного движения станков с ЧПУ и других механизмов.

Электроприводы главного движения обеспечивают перегрузку по току до 2, и в зависимости от вида управления (по якорю, по полю двигателя, обратной связи и диапазона регулирования скорости электродвигателя) подразделяются на:

  • ЭПУ1М…Е — однозонный (управление по якорю электродвигателя), с обратной связью по ЭДС, диапазон регулирования до 20;
  • ЭПУ1М…М — однозонный, с обратной связью по скорости электродвигателя, диапазоном регулирования скорости электродвигателя до 1000;
  • ЭПУ1М…Д — двухзонный, с обратной связью по скорости электродвигателя и диапазоном регулирования скорости электродвигателя до 1000.

Электроприводы серии ЭПУ1М обеспечивают работу с электродвигателями постоянного тока серий ПБВ, 2ПБВ, 2ПКВ, ДПУ, ДР, 4П, 2П, ПБ2П, ПО2П и др. питаются от сети 220, 380, 400, 415 В частоты 50 Гц и 220, 230, 380, 400, 415, 440 В частоты 60 Гц, при этом силовая часть подключается к сети через силовой трансформатор или сетевой (токоограничивающий или коммутационный) реактор.

Электроприводы ЭПУ1М имеют бесподстроечную систему импульсно-фазового управления СИФУ, расширенную диагностику, регулятор тока в структуре электропривода, упрощенную линеаризацию в прерывистом режиме и т.д.

Основу силовой схемы ЭПУ1М составляет 3-фазная мостовая схема, выполненная:

  • на силовых тиристорных модулях с применением блоков импульсных трансформаторов — для блоков управления на номинальные токи 25, 50, 100 А;
  • на таблеточных тиристорах с применением блоков импульсных трансформаторов — для блоков управления на токи 80, 200, 400 и 630 А.
EPU1M2

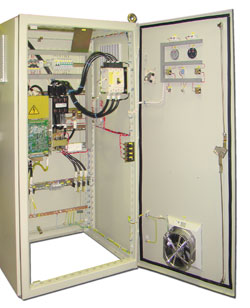

Шкаф управления ЭПУ1М

Условное обозначение

ЭПУ1М-Х-ХХ Х Х Х ХХ

ЭПУ
— Электропривод постоянного тока унифицированный
1
— Номер разработки
M
— Модернизированный
X
— Исполнение по реверсу: 1 — нереверсивный, 2 — реверсивный
XX
— Номинальный ток: 34 — 25 А; 37 — 50 А; 39 — 80 А; 40 — 100 А; 43 — 200 А; 46 — 400 А; 48 — 630 А
X
— Номинальное выходное напряжение: 1 -115 В, 2 — 230 В, 4 — 460 В (115, 230, 460 В — для исп. П; 230, 460 В — для исп. Д, Е, М)
X
— Напряжение питающей сети: 4 — 220 В, 50 Гц; 7 — 380 В, 50 Гц; 8 — 400 В, 50 Гц; 9 — 415 В, 50 Гц; Р — 220 В, 60 Гц, Ф — 230 В, 60 Гц; С — 380 В, 60 Гц, Ц — 400 В, 60 Гц, Э — 415 В, 60 Гц; Т — 440 В, 60 Гц
Э
— 415 В, 60 Гц; Т — 440 В, 60 Гц
X
— Функциональная характеристика: П — подачи (диапазон регулирования 1 : 10000)Главного движения: Е — однозонный с обратной связью по напряжению (диапазон регулирования 1 : 20), М — однозонный с обратной связью по скорости (диапазон регулирования 1 : 1000), Д — двухзонный с обратной связью по скорости (диапазон регулирования 1 : 1000)
XX
— Климатическое исполнение и категория размещения УХЛ4, О4 по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример заказа: ЭПУ1М-2-3727П УХЛ4.

Габаритные размеры и масса блоков управления БСМ

 Тип преобразователя
Исполнение
Ток, А
Размеры, мм
Масса, кг
Ш
В
Г
 ЭПУ1М-Х-34ХХ Х ХХ
П(Д, Е, М)
25
163
290(350)
245
7(10)
 ЭПУ1М-Х-37ХХ Х ХХ
П(Д, Е, М)
50
242
268
300
12(12,5)
 ЭПУ1М-Х-39ХХ Х ХХ
П, Д, Е, М
80
242
480
370
33
 ЭПУ1М-Х-40ХХ Х ХХ
П(Д, Е, М)
100
242
327
300
14(14,5)
 ЭПУ1М-Х-43ХХ Х ХХ
П, Д, Е, М
200
242
500
370
35
 ЭПУ1М-Х-46ХХ Х ХХ
Д, Е, М
400
400
560
360
50
 ЭПУ1М-Х-48ХХ Х ХХ
Д, Е, М
630
400
1000
370
80

Пример заказа: ЭПУ1М-2-3727П УХЛ4.

При заказе указать тип электропривода в соответствии с условным обозначением и перечислить узлы изделия в соответствии с комплектностью поставки.

Комплект поставки

Электроприводы подачи (П):

  • блок управления БСМ…,
  • аппаратура защиты при коротких замыканиях,
  • сглаживающий реактор (при необходимости),
  • коммутационный реактор (при необходимости),
  • комплект ЗИП,
  • техдокументация.

По согласованию с заказчиком в комплект поставки могут быть включены:

  • электродвигатель постоянного тока,
  • силовой согласующий трансформатор,
  • источник обмотки возбуждения (для двигателя с электромагнитным возбуждением),
  • задатчик скорости технологический.



Электроприводы главного движения (Д, Е, М):

  • блок управления БСМ…,
  • аппаратура защиты при коротких замыканиях,
  • блок ввода для подключения к сети возбудителя,
  • комплект ЗИП,
  • техдокументация.



По согласованию с заказчиком в комплект поставки могут быть включены:

  • электродвигатель постоянного тока,
  • сетевой реактор или трансформатор,
  • задатчик скорости технологический.
