Измеритель вибрации многоканальный АСТД-3 является сертифицированным средством измерений. Он предназначен для измерения и контроля вибрации силового оборудования газо- и нефтеперекачивающих станций, энергетических установок тепловых электростанций, вентиляторов, насосов, компрессоров, трубопроводов и др.
По своему функциональному назначению измеритель относится к виброизмерительной контрольно-сигнальной аппаратуре. Принцип действия измерителя основан на измерении сигналов вибрации контролируемого оборудования при помощи датчиков абсолютной вибрации, преобразовании их в электрический сигнал и дальнейшем вычислении и контроле параметров вибрации (размах, амплитуда, СКЗ в частотной полосе, фаза) во вторичном измерительном преобразователе.
Технические характеристики
- Измеритель вычисляет СКЗ вибрации (виброускорение / виброскорость) в 16 полосах: 6-ти фиксированных и 10-ти, задаваемых пользователем по всем виброканалам
- Фиксированные (предопределенные) полосы:
- 10-1000 Гц
- (оборотная частота тахоканала 1 х 0,5) ± 3 линии спектра
- (оборотная частота тахоканала 1 х 1) ± 3 линии спектра
- (оборотная частота тахоканала 1 х 2) ± 3 линии спектр
- (оборотная частота тахоканала 1 х 3) ± 3 линии спектра
- остаток: от нижней до верхней частоты без учета относительных полос
- Пользовательские полосы:
- в абсолютных границах
- относительно оборотной частоты по тахоканалу для измерителя с преобразователем CTD-2060
- относительно оборотной частоты по 1, 2 или 3 тахоканалу для измерителя с преобразователем CTD-2160
- остаток
- Длина выборки собираемой волны:
- от 8192 до 65536 отсчетов для измерителя с преобразователем CTD-2060
- от 8192 до 32768 отсчетов для измерителя с преобразователем CTD-2160
- По каждому каналу измерения частоты вращения измеритель измеряет частоту вращения с погрешностью не более 0,05% в диапазоне:
- от 1 до 300 с-1 для измерителя с преобразователем CTD-2060
- от 3 до 300 с-1 для измерителя с преобразователем CTD-2160
- Измеритель имеет 2 сигнальных реле (дискретных выхода)
- Задержка срабатывания реле
- от 0 до 60 с (с шагом 0,4 с) для измерителя с преобразователем CTD-2060
- от 0 до 75 с (с шагом 0,5 с) для измерителя с преобразователем CTD-2160
- Время удержания реле:
- от 0,4 до 60 с (с шагом 0,4 с) для измерителя с преобразователем CTD-2060
- от 0,5 до 75 с (с шагом 0,5 с) для измерителя с преобразователем CTD-2160
- Гистерезис от 0 до 50% от уровня уставки
- Измеритель осуществляет контроль и сигнализацию технического состояния агрегата с периодом вычисления параметров посредством сравнения вычисленных по виброканалам параметров с нормативными уровнями вибрации и замыкания соответствующего реле
- Период вычисления параметров не более:
- 0,4 с для измерителя с преобразователем CTD-2060
- 0,5 с для измерителя с преобразователем CTD-2160
- Измеритель передает вычисленные параметры на ПК по Profibus (RS-485)
Возможный состав оборудования
Преобразователь виброизмерительный вторичный CTD-2060 | |
Преобразователь виброизмерительный вторичный CTD-2160 | |
Усилитель заряда УС-14 | |
МВ-43 / МВ-44 | |
МВ-45 | |
МВ-46 | |
IMI 603 | |
IMI 607 | |
IMI 608 | |
PCB 338B34 / 338B35 | |
STI CMCP 1100 | |
АР2028 / АР2038 | |
АР 35 | |
Omron E2A |
Метрологическое обеспечение
Измеритель вибрации многоканальный АСТД-3 метрологически обеспечен при производстве и в эксплуатации.
Поверку измерителя осуществляют в соответствии с Методикой поверки «Измеритель вибрации многоканальный АСТД-3. Методика поверки измерительных каналов КЕДР.468266.005 МП» согласована с ГЦИ СИ ФГУП «ВНИИМС» в 2008 году.
В перечень основного поверочного оборудования входят: установка поверочная вибрационная 2 разряда DVC-500, усилитель мощности 2707 «Брюль и Къер», генератор сигналов «Брюль и Къер».
Межповерочный интервал — 1 год.
Конфигурирование

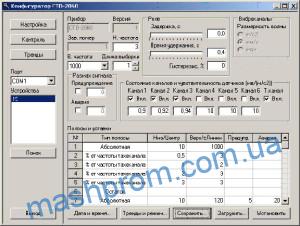

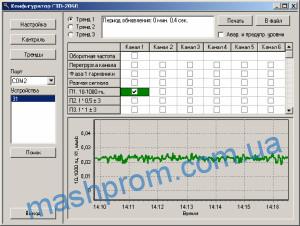

Для конфигурирования контроллера Измерителя вибрации многоканального АСТД-3 используется специальное программное обеспечение – «Конфигуратор прибора CTD-2160». Конфигуратор имеет интуитивно понятный оконный интерфейс и позволяет в удобном виде задать требуемые пользователю свойства измерений, вычислений, контроля и сигнализации Измерителя.
