Блоки монтажные грузоподъемность 0,5–1,0–1,6–3,2–5,0 тонны
- Блоки монтажные БМ предназначены для комплектования грузоподъемных механизмов с ручным приводом, а также в качестве отводных в устройствах, работающих в режиме 1М при классе нагружения В1 по ГОСТ 25835.
- Монтажные блоки изготавливаются в двух вариантах: с осью и с крюком. Блоки грузоподъемностью 1000 кг изготавливаются в трех вариантах: с осью, с крюком, с осью и крюком.
- Ролики монтажных блоков БМ на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.
- Климатическое исполнение У1 и ТС3 по ГОСТ 15150.
- Простое техническое обслуживание. Ревизию блоков следует производить не реже одного раза в год. При этом блок разобрать и проверить состояние деталей и подшипников. Подшипники очистить от старой смазки. Если подшипники повреждены — то их заменить новыми. При сборке блока пошипники смазать смазкой типа Литол-24. После сборки блок должен свободно вращаться.

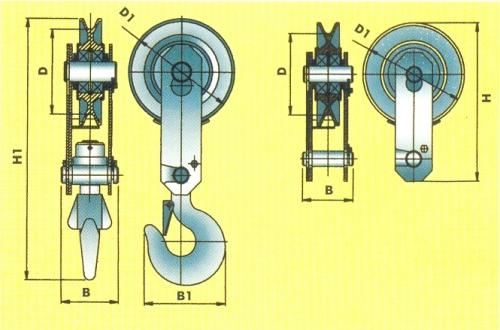

Монтажные блоки БМ имеют следующие основные размеры
| Модель | Размер | |||||
| D | D1 | B | B1 | H | H1 | |
| БМ-0,5 | 65 | 85 | 45 | – | 120 | – |
| БМ-0,5-01 | 65 | 85 | 45 | 55 | – | 180 |
| БМ-1,0Ш | 120 | 140 | 65 | – | 215 | – |
| БМ-1,0Ш-01 | 120 | 140 | 65 | 80 | – | 320 |
| БМО-1,0Ш-01 | 120 | 140 | 65 | 80 | – | 365 |
| БМ-1,6Ш | 125 | 157 | 110 | – | 252 | – |
| БМ-1,6Ш-01 | 125 | 157 | 110 | 116 | – | 400 |
| БМ-3,2Ш | 150 | 190 | 110 | – | 290 | – |
| БМ-3,2Ш-01 | 150 | 190 | 110 | 147 | – | 480 |
| БМ-5,0 | 200 | 256 | 113 | – | 432 | – |
| БМ-5,0-01 | 200 | 256 | 113 | 182 | – | 670 |
Блоки монтажные БМ: основные характеристики
| Модель | Характеристики | |||||
| Грузоподъем- ность, т | № заготовки крюка по ГОСТ 6627 | Диаметр применяемого каната | Масса, кг | |||
| БМ-0,5 | 0,5 | – | от 3,5 до 4,8 | 0,45 | ||
| БМ-0,5-01 | 0,5 | – | от 3,5 до 4,8 | 0,6 | ||
| БМ-1,6 | 1,6 | – | от 9 до 11 | 6,0 | ||
| БМ-1,6-01 | 1,6 | 8А, 8Б | от 9 до 11 | 8,5 | ||
| БМ-3,2 | 3,2 | – | св. 11 до 14 | 10,0 | ||
| БМ-3,2-01 | 3,2 | 10А, 10Б | св. 11 до 14 | 14,5 | ||
| БМ-5,0 | 5,0 | – | св. 14 до 18 | 16,0 | ||
| БМ-5,0-01 | 5,0 | 12Б | св. 14 до 18 | 25,0 | ||
Технические характеристики
блоков монтажных БМ-1,0Ш; БМ-1,0Ш-01; БМО-1,0Ш-01
| Грузоподъемность, кН (кг), не более | 10 (1000) |
| Рекомендуемый диаметр каната, мм | 4,5–5,6 |
| Разрывное усилие каната, Н, не менее | 16000 |
| Крюк вращающийся типа 322А: грузоподъемность, кН (кг), не менее | 10 (1000) |
| Масса, кг, не более: | |
| БМ-1,0Ш | 2,5 |
| БМ-1,0Ш-01 | 2,8 |
| БМО-1,0Ш-01 | 3,2 |
В комплект поставки блока БМ входит: блок монтажный в сборе — 1 шт. Паспорт — 1 шт. Тара (деревянный ящик или картонная коробка) — 1 шт.
Перед началом эксплуатации блок должен быть испытан нагрузкой, равной 1,25 грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки — 10 мин.
Во время подъема груза необходимо следить, чтобы отклонение ветви каната от плоскости вращения блока не превышало 6 град., и за правильной укладкой каната в желоб блока.
При отсутствии на крюке предохранительного замка допускается работа только с гибкими грузозахватными приспособлениями, исключающими возможность выпадения их из зева крюка.
Изготовитель гарантирует нормальную работу блока в течение 12 месяцев со дня ввода блока в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя при эксплуатации в соответствии с назначением.
