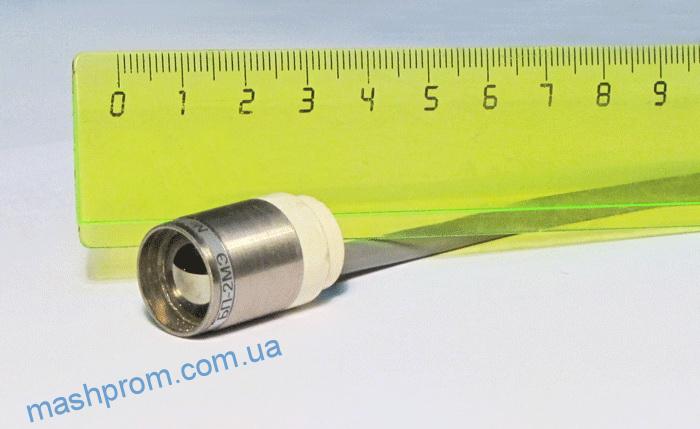

Болометр полупроводниковый БП-2

Болометр БП2, БП-2А, БП-2АМ

Болометр БП-2 и его модификации необходимы для преобразования потока инфракрасного излучения в электрический сигнал.

Применение и его модификаций

Болометрические датчики (болометр БП-2, болометр БП-2А, болометр БП-2АМ) используются в устройствах автоматического контроля для выявления перегретых букс подвижного состава на железнодорожном транспорте.

Для использования в медицинском оборудовании специально разработан и изготовлен болометр БП-2-1.

 Основные технические характеристики болометра БП-2:

Технические характеристики болометров БП-2

 Основные компоненты болометра БП-2:

  1. Основание
  2. Корпус
  3. Терморезисторный элемент (ТЭ)
  4. Германиевая иммерсионная линза (ГИЛ)
  5. Предварительный усилитель (ПУ).

Принципы действия основных элементов болометра БП-2:

Германиевая иммерсионная линза (ГИЛ)

ГИЛ изготавливается из оптически однородного поликристаллического германия. Для обеспечения точную фокусировку ИК-излучения на ТЭ производится расчет геометрических форм, а также размеров поверхностей ГИЛ. На  поверхность ГИЛ нанесен оптический экран (золотая пленка с отверстием в точке фокусировки).

Терморезисторный элемент (ТЭ)

ТЭ это 2 полупроводниковых терморезистора в миниатюрном исполнении. Первый терморезистор это приёмник ИК-излучения, второй – термокомпенсирующий. ТЭ крепиться к ГИЛ так, чтобы обеспечить попадание приемника ИК-излучения в зону отверстия в экране. Для повышения чувствительности приемника, терморезистор приемника чернится. Небольшая масса терморезистора способствует повышению чувствительности приемника и обеспечивает сравнительно малую тепловую инерцию ТЭ.

Предварительный усилитель (ПУ)

Для улучшения быстродействия приёмника ИК-излучения необходимо снизить теплоемкость термочувствительного элемента, что достигается уменьшением его размеров. Как следствие уменьшение чувствительности. Её можно повысить за счет предварительного усилителя (ПУ) и активного RC-фильтра, встроенного в корпус приёмника ИК-излучения.

Болометр БП2, БП-2А, БП-2АМ

Устройство  болометра БП-2



Светозащитное устройство СУБ-1А,

 Устройство солнцезащитное УС-1, предназначенное для совместной эксплуатации с болометром БП-2 в аппаратуре с целью защиты от ложных срабатываний в результате попадания в оптический тракт болометра прямого солнечного излучения, позволяет осуществлять аппаратный контроль с помощью встроенного имитатора теплового сигнала, облегчает процесс обслуживания и калибровки аппаратуры.

Основные технические характеристики УС-1

1. Параметры спектральной характеристики — коротковолновая граница максимального пропускания λ’ — не более 7 мкм;

2. Предельно допустимые режимы эксплуатации:

механический удар многократного действия с пиковым ударным ускорением — 150м·c-2 (15g);

— атмосферное пониженное давление:

рабочее- 53,3 кПа (400 мм рт. ст.);предельное- 19,4 кПа (145 мм рт. ст.);

— повышенная температура среды: рабочая — +55°С;предельная — +60°С;

— пониженная температура среды: рабочая — минус 55°С;предельная — минус 60°С;

смена температур от +60°С до минус 60°С;



Стоимость на болометр цена , можно уточнить обратившись в нашу организацию.
