Назначение

Блок сигнализации положения взрывозащищенный БСПВ предназначен для преобразования сигналов от потенциометрических датчиков положения выходного органа однооборотных, многооборотных и прямоходовых механизмов (приводов) в пропорциональный унифицированный токовый сигнал с пределами изменения от 4 до 20 мА по ГОСТ 26.011-80.

Технические характеристики

  • Электрическое питание – от сети постоянного тока напряжением (24±2) В. Нестабильность напряжения – не более 2% по абсолютной величине от значения напряжения питания. Пульсация напряжения – не более 0,5% от значения напряжения питания.
  • Потребляемая мощность – не более 1,0 Вт.
  • Питание БСПВ осуществляется от искробезопасных источников питания, имеющих сертификаты о взрывозащищенности и разрешения на применение Федеральной службы по экологическому, технологическому и атомному надзору РФ и обеспечивающих следующие характеристики искробезопасной цепи:
    • напряжение холостого хода (U0) – не более 24 В;
    • ток короткого замыкания (I0) – не более 100 мА.
  • Степень защиты, обеспечиваемая оболочкой, – IP67 по ГОСТ 14254-96 (МЭК 529-89).
  • Габаритные размеры – не более 140×270×80 мм.
  • Масса – не более 1,5 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от -60 до +50 °С.
  • Относительная влажность воздуха – 100% при температуре +40 °С и более низких температурах c конденсацией влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

Блок сигнализации положения взрывозащищенный БСПВ выполнен во взрывозащищенном исполнении, соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)» и предназначен для эксплуатации в составе систем противоаварийной защиты.

  • Маркировка взрывозащиты – 0ЕхiaIIАT5 X по ГОСТ Р 51330.0-99.
  • Сертификат соответствия № РОСС RU.ME92.В02543.

Взрывозащищенное исполнение БСПВ обеспечивается выполнением требований ГОСТ Р 52350.0-2005, видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р 52350.11-2005 и за счет заключения токоведущих цепей в Ex-корпус взрывозащищенный универсальный типа КВУ-05 ЦКЛГ.301129.000 ТУ (Сертификат соответствия НФ МОС «Сертиум» № РОСС RU.ME92.B02812), применением Ex-кабельных вводов КВВ ЦКЛГ.687151.000 ТУ (Сертификат соответствия НФ МОС «Сертиум» № РОСС RU.МЕ92.В02690) с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.

Входные сигналы

Входной сигнал формируется изменением сопротивления потенциометрического датчика с номинальным диапазоном изменения сопротивления от 100 до 4700 Ом.

Выходные сигналы

Выходные сигналы – токовый сигнал с пределами изменения 4–20 мА по ГОСТ 26.011-80. Максимальное сопротивление нагрузки, включая сопротивление линии связи, – не более 1 кОм.

Настройка

БСПВ обеспечивает возможность точной настройки токового сигнала 4–20 мА по положению рабочего органа запорной арматуры «ЗАКРЫТО» и «ОТКРЫТО» (с установленным на механизм (привод) потенциометрическим датчиком). Операции точной настройки осуществляются при помощи кнопок управления на плате прибора.

Исполнения

Блок сигнализации положения взрывозащищенный БСПВ выполнен в соответствии с ЦКЛГ.421243.002 ТУ и выпускается в исполнении ЦКЛГ.421243.002.

Пример записи обозначения БСПВ при заказе:

Блок сигнализации положения взрывозащищенный БСПВ ЦКЛГ.421243.002 ТУ

Монтаж

Монтаж электрических соединений БСПВ необходимо производить согласно схеме, приведенной на рисунке. Для подключения потенциометрического датчика и конечного выключателя используются кабельные вводы КВВ-3-1 с вводом кабеля в металлорукаве Р3-Н-12. Выходные цепи вводятся в корпус с помощью кабельного ввода КВВ-2-1 для монтажа бронированного кабеля. Допускается выполнять монтаж проводами и кабелями, применение которых во взрывоопасных условиях не противоречит требованиям ПУЭ. Кабели в комплект поставки БСПВ не входят.

Схема электрических подключений блока БСПВ приведена на рисунке 1.

Блок сигнализации положения взрывозащищенный БСПВ

Рис. 1. Схема электрических подключений блока БСПВ.

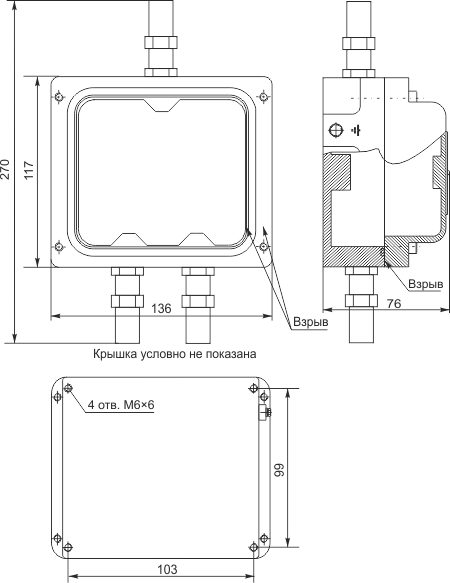

Установочные размеры БСПВ приведены на рисунке 2.

Блок сигнализации положения взрывозащищенный БСПВ

Рис. 2. Установочные размеры БСПВ.
