Валы силовые гибкие ЭВ-260, ЭВ-260.02, ИВ-75.03

Валы силовые гибкие ЭВ-260, ЭВ-260.02, ИВ-75.03

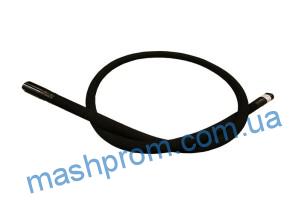

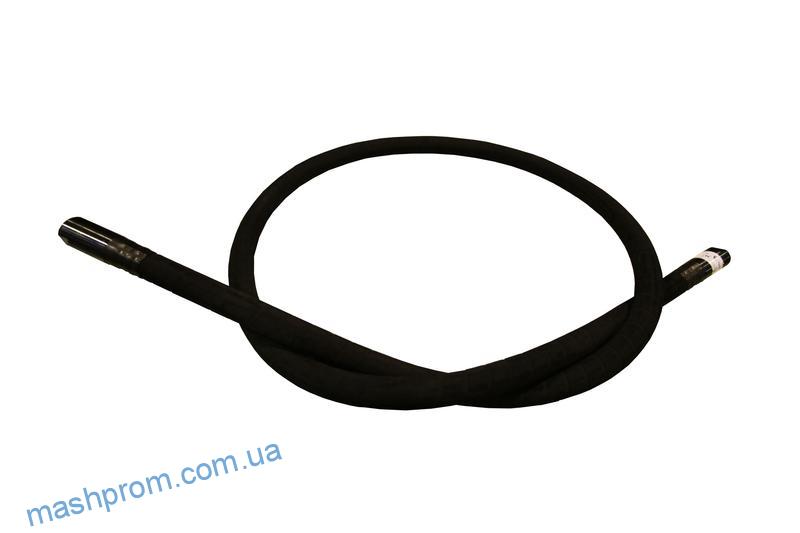

Валы силовые гибкие ЭВ-260, ЭВ-260.02 и ИВ-75.03 предназначены для передачи крутящего момента от электродвигателя к вибронаконечнику глубинного вибратора, шлифовальной машине и другому механизму в условиях умеренного климата.

Вал силовой гибкий состоит из вала гибкого с наконечниками и резинометаллической брони.

Вал силовой гибкий рассчитан на вращение только в правую сторону. Все наружные соединения корпусов соединения брони гибкого вала с электродвигателем и вибронаконечником имеют левую резьбу.

0b7fcdbd4455f5a29db4f315a0c94fe5

Параметры

ИВ-75.03

ЭВ-260.02

ЭВ-260

Длина, м

3,0

4,5

6

9

3,0

4,0

4,5

6

9

3,0

4,0

4,5

6

9

Масса, кг

5,0

7,2

9,3

13,6

8,3

10,8

11,8

14,8

22,9

8,4

10,9

11,9

15,8

23

Совместимость с вибронаконечниками

D=28 и D=38

D=38

D=51 и D=76

Совместимость с двигателями

все

все

все

Диаметр сердечника, мм

10

14

14

Допускаемый радиус изгиба, мм

200

300

300

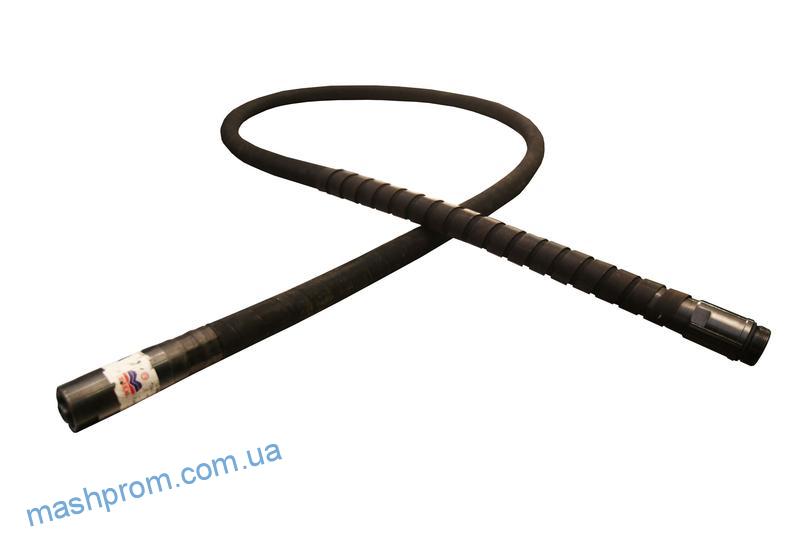

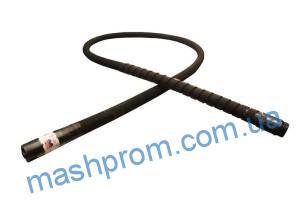

ecd3a6af71b337f694a960a5660b9391Для тяжелых условий эксплуатации существуют исполнения валов с армирующей спиралью с одного или обоих концов вала. Данное решение препятствует излишнему перегибу вала, чем продлевает срок его службы.
