Дефектоскоп вихретоковый портативный ВД3-81 Eddycon

Дефектоскоп вихретоковый портативный ВД3-81 Eddycon

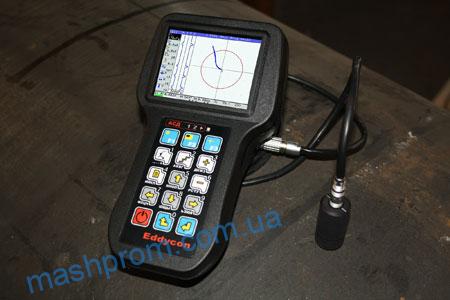

Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

ПРИМЕНЯЕТСЯ В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:

  • АВИАЦИОННАЯ
    контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. ).
  • НЕФТЕГАЗОВАЯ
    контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.
  • ХИМИЧЕСКАЯ
    контроль трубопроводов, промышленных резервуаров и т.д.
  • ЭНЕРГЕТИЧЕСКАЯ
    контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.
    контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.

Преимущества дефектоскопа

  • Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированному программному обеспечению;
  • режим двусторонней связи с ПК через USB порт;
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;

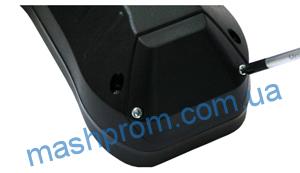

  • легкосъёмная аккумуляторная батарея;
  • малые массогабаритные показатели.
  • комплектуется защитным чехлом:
  • прибор соответствует европейскому стандарту 61326:2005(First edition).

Отличительные особенности дефектоскопа

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • низкотемпературное исполнение прибора (от — 30°С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА

  • Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • диапазон установки рабочих частот составляет – от 50 Гц до 12 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления – 30 дБ;
  • диапазон регулируемого коэффициента предусиления – 40 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
  • частота выборок – до 8 кГц;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);

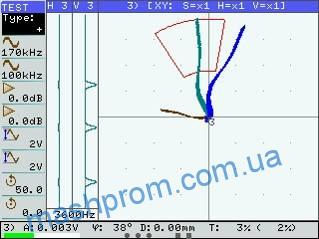

  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

а)

б)
  • два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • время установления рабочего режима дефектоскопа – не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа.
  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 4,5 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА*час;
  • масса дефектоскопа с аккумуляторной батареей — не более 0,8 кг;
  • габаритные размеры дефектоскопа не более 210 мм x110 мм x 85 мм.
Диапазон частоткГцот 0,05 до 12000
УсилениедБ70
Напряжение питания преобразователяВ0,5, 1, 2, 4, 6
Частота выборокГц8000
ФильтрГцНЧ от 1 до 4000;
ВЧ от 1 до 4000;
Полосовой фильтр;
Дифференцирующий;
Усредняющий
Подключаемые ВТПдифференциальные и абсолютные ВТП;
Цифровой масштабот 1/16 до 16, с шагом 6 дб
Вращение фазы°, грот 0 до 360
Разъем для подключения ВТП2 — pin LEMO, 4 — pin LEMO
Время следа сигналаСек0,1; 0,5; 1; 2; 3; 4
ДисплейЦветной ЖКД
Разрешение экранаточек320 ´ 240
Размер экранадюйм2,756´1,969
мм70 x 50
Режимы отображения сигналаКомплексная плоскость – X(y);
Временная развертка – X(t), Y(t);
Круговая развертка – X(y)+А.
Типы пороговых уровнейКруг, Порог, Сектор, Отсечка
Память для хранения настроек и результатов контроля1 Гб памяти.
1 дефектограмма занимает – 6 Мб;
1 настройка занимает – 0,00355 Мб
Многочастотная работа2 – частотное мультиплексирование;
Независимое регулирование обеих частот;
Смешивание сигналов для подавления нежелательных эффектов.
БатареяАккумуляторная Hi-MH 12В/2700 мАч
Время работы от батареичас.не менее 4,5
Температурное применение прибора°Сот -10 до +40
Защита от воздействия окружающей средыIP 64 по ГОСТ 14254
Габаритные размерымм210x110x85
Масса с аккумуляторной батареейкгне более 0,8
