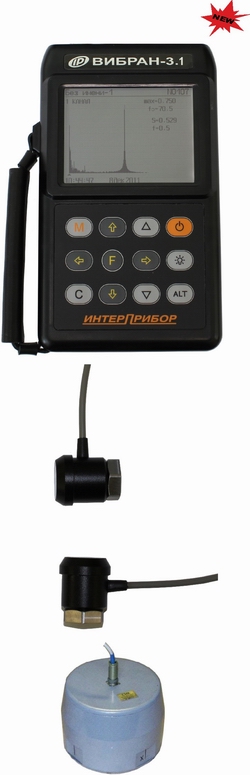

Виброанализатор 4-канальный ВИБРАН-3

Виброанализатор 4-канальный ВИБРАН-3

Документация

Вносится в Госреестр средств измерений РФ

Назначение и применение

  • Контроль и регистрация собственных колебаний зданий и сооружений, определение периода основного тона и декремента затухания колебаний, и других параметров
  • Многоканальная вибродиагностика конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций,…
  • Поиск дефектов структуры различных объектов на основе специализированных методик

Преимущества

  • Специальный режим регистрации собственных колебаний зданий и сооружений
  • Синхронная запись виброколебаний по 4 независимым каналам
  • Получение спектра сигналов по 4 каналам измерения
  • Вибродатчики со встроенной электроникой и трехосевой сейсмодатчик (опция)
  • Малые габариты и вес

Основные функции

  • Запись и анализ временных характеристик сигналов в режиме осциллографа
  • Получение спектра одновременно по 4 каналам
  • Выбор диапазона частот посредством меню
  • Выбор количества линий спектра
  • Оконные функции Блэкмена, Ханна и прямоугольная
  • Автоматический и ручной запуск измерений
  • Усреднение спектров, оценка выбросов и общего уровня вибрации
  • Автоматическое масштабирование, «лупа времени»
  • Регулировка усиления
  • Энергонезависимая память результатов
  • Отображение на дисплее с подсветкой сигналов и их спектра
  • Русский и английский язык меню и текстовых сообщения
  • USB-интерфейс для связи с ПК

Сервисная компьютерная программа

  • Перенос результатов измерений в ПК, их обработка, документирование, экспорт в Excel, звуковой и текстовый форматы
  • Дополнительная обработка сигналов в соответствующих приложениях: октавный анализ, изменение типа спектра и вида окон, расширение до 10 тыс. линий спектра
  • Управление прибором:
    • выполнение измерений с отображением результатов на мониторе
    • изменение настроек и режимов работы прибора
    • задание имен объектов контроля

Модификации

  • ВИБРАН-3.1 — исполнение до 1000 Гц
  • ВИБРАН-3.2 — исполнение до 10 кГц
  • ВИБРАН-3.Х.1 — специсполнение, программа определения периода основного тона и декремента

Технические характеристики

ВИБРАН-3.1ВИБРАН-3.2ВИБРАН-3.X.1
Диапазон рабочих частот, Гц

В режиме измерения логарифмического декремента затухания

2…100 / 5…10002…100 / 5…1000 / 50…10000—//—

0,1…10 / 1…100*

Количество каналов измерений / осей444
Диапазоны виброскорости, мм/с0,1…5000,1…5000,1…500
Диапазоны перемещений, мм0,01…20,01…20,01…2
Количество линий в спектре
В режиме измерения логарифмического декремента затухания
200 / 400 / 800200 / 400 / 800—//—

1000

Пределы погрешности измерения, %, не более±5±5±5
Объем памяти, Гбайтдо 4до 4до 4
Время регистрации, часдо 560до 560до 7000
Габаритные размеры электронного блока, мм190х110х32190х110х32190х110х32
Масса электронного блока / датчика, кг0,3 / 0,080,3 / 0,080,3 / 2,5*

* — масса сейсмометра для измерения декремента

Состав базового комплекта

  • Электронный блок, чехол
  • Вибродатчики ВД39.2 на магнитной платформе — 4 шт. (ВИБРАН-3.1/3.2)
  • Сейсмодатчик 3-осевой (ВИБРАН-3.Х.1)
  • Аккумуляторы, зарядное устройство
  • Сервисная программа на CD, кабель USB
  • Руководство по эксплуатации
  • Сумка
  • Сертификат о калибровке

Дополнительная комплектация

  • Вибродатчики заказные
