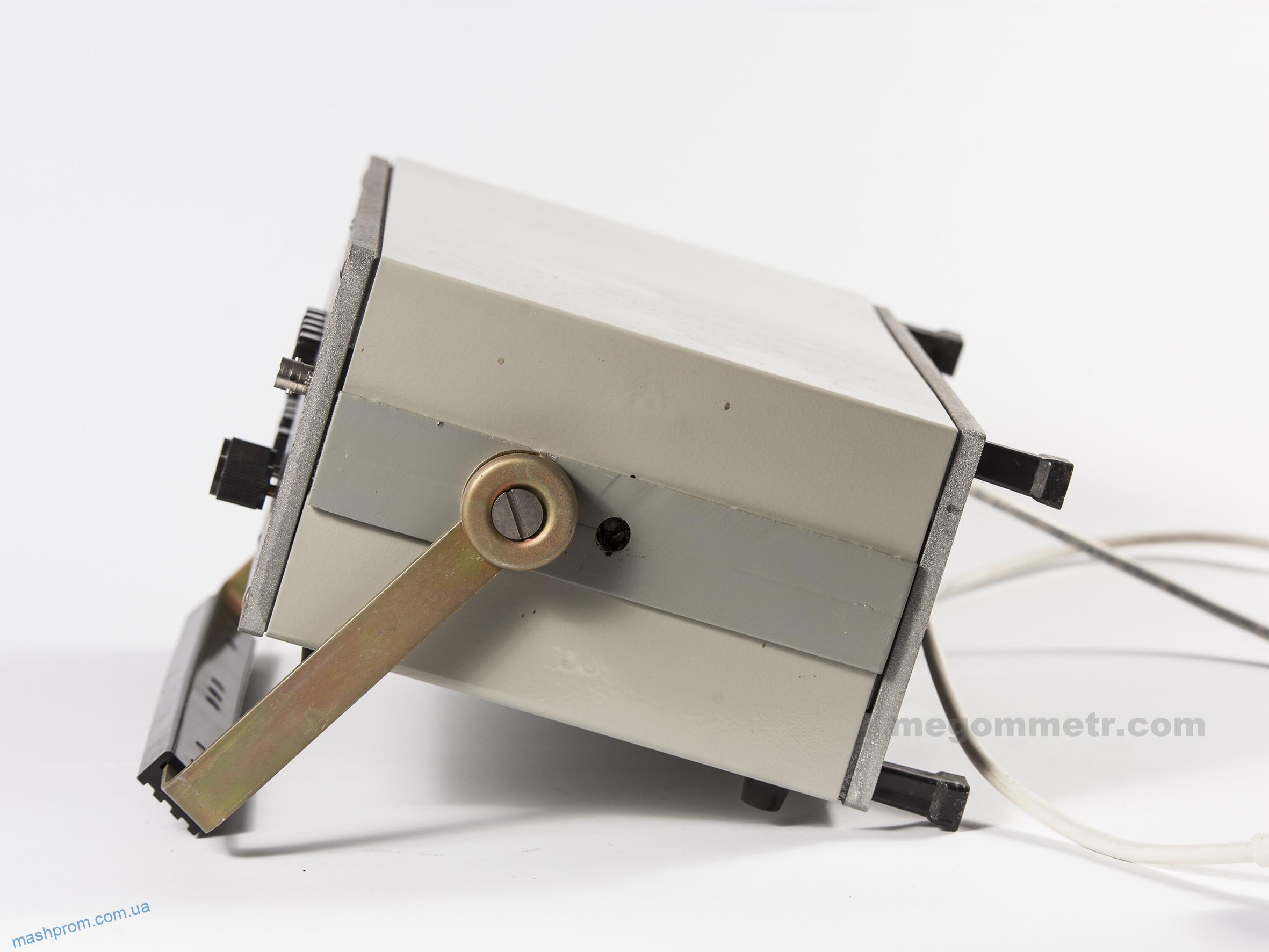

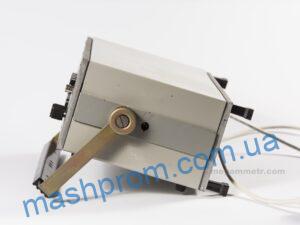

Вимірювач ЦР0200

Діапазон вимірювання відстані до місця пошкодження кабелю від 40 до 40 000 м.

Межа значення основної похибки, що допускається, дорівнює ± 20 м.

Габаритні розміри вимірювача 335 мм х305 х140 мм.

Маса вимірювача (без приєднувальних пристроїв) не більше 5,5 кг.



Вимірювач відстані до місця пошкодження кабелю ЦР0200 (надалі вимірювач) призначений для визначення відстані до місця пошкодження типу «запливаючий пробій» та до місця зі зниженим електричним опором ізоляції силових електричних високовольтних кабелів з папір-масляною ізоляцією типу СБ, АСБ, ААБ, ОСБ номінальною напругою 6 — 22 кВ на відстані до місця пошкодження до 40 км.
Вимірювач працює спільно з високовольтною випрямною установкою (купується окремо) типу АИД-70 або аналогічною.
Методи вимірювання:
— визначення відстані до місця «запливаючого пробою» в кабелі проводиться методом коливального розряду, в основу якого покладено вимір часу напівперіоду коливального електромагнітного процесу, що виник при пробої ізоляції зарядженого кабелю;
— визначення відстані до місця ушкодження з перехідним опором у місці ушкодження від 0 до 100 кОм проводиться методом посилки високовольтного імпульсу від зарядженого конденсатора через розрядник у пошкоджену жилу кабелю та вимірювання інтервалу часу між двома відбитими імпульсами. Для переважної більшості високовольтних кабелів з папір-масляною ізоляцією з робочою напругою 6 — 22 кВ швидкість поширення електромагнітної хвилі дорівнює 160 м/мкс і практично не залежить від типу та перерізу кабелю.



Діапазон вимірювання відстані до місця пошкодження кабелю від 40 до 40 000 м.
Межа значення основної похибки, що допускається, дорівнює ± 20 м.
Піддіапазони регулювання тривалості затримки наведено у таблиці:
Піддіапазони регулювання затримки, м

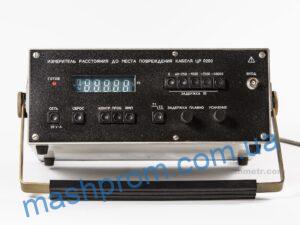

Показники вимірювача в крайніх положеннях ручки ЗАТРИМКА ПЛАВНО, м
мінімальні,
не більше
максимальні,
не менше
0
60 — 250
250 — 1 500
1 500 — 7 500
7 500 – 40 000
0
60
230
1 420
7 120
0
270
1 580
7 880
42 000
Діапазон вхідних сигналів від 2 до 250 В.

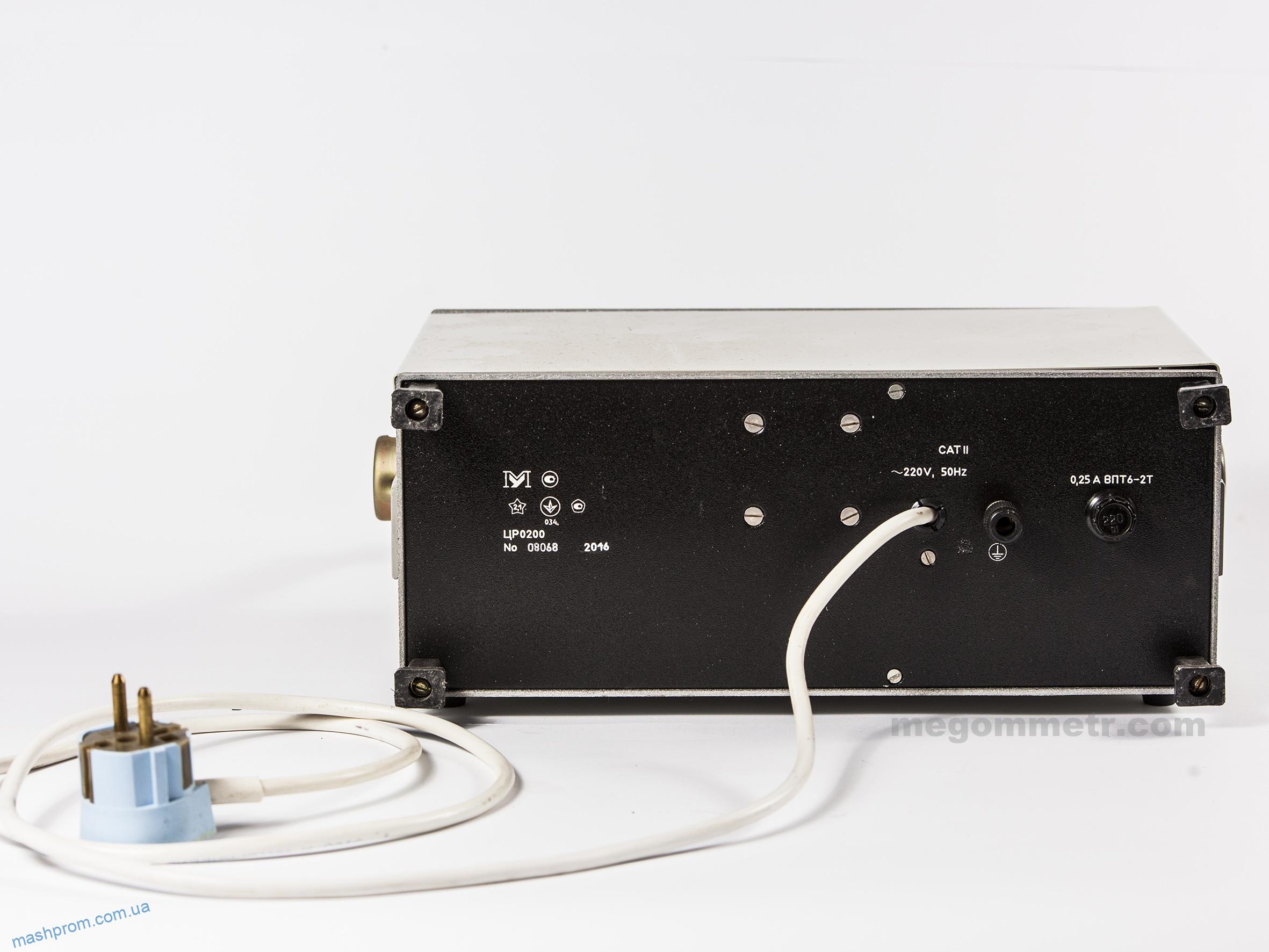

Електроживлення вимірювача здійснюється від мережі змінного струму частотою 50 або 60 Гц з відхиленням ± 0,5 Гц, напругою 220 В з допусканим відхиленням ± 10 %. Допустиме зміст гармонік 5%.
Потужність споживана вимірювачем від ланцюга електроживлення не більше 20 В ×А.
Тривалість безперервної роботи – 8 год.
Час перерви до повторного включення – 15 хв.
Час встановлення робочого режиму – не більше 5 хв,.
Середній термін служби вимірювача має бути не менше 8 років.
Середнє напрацювання на відмову не менше 8000 годин.

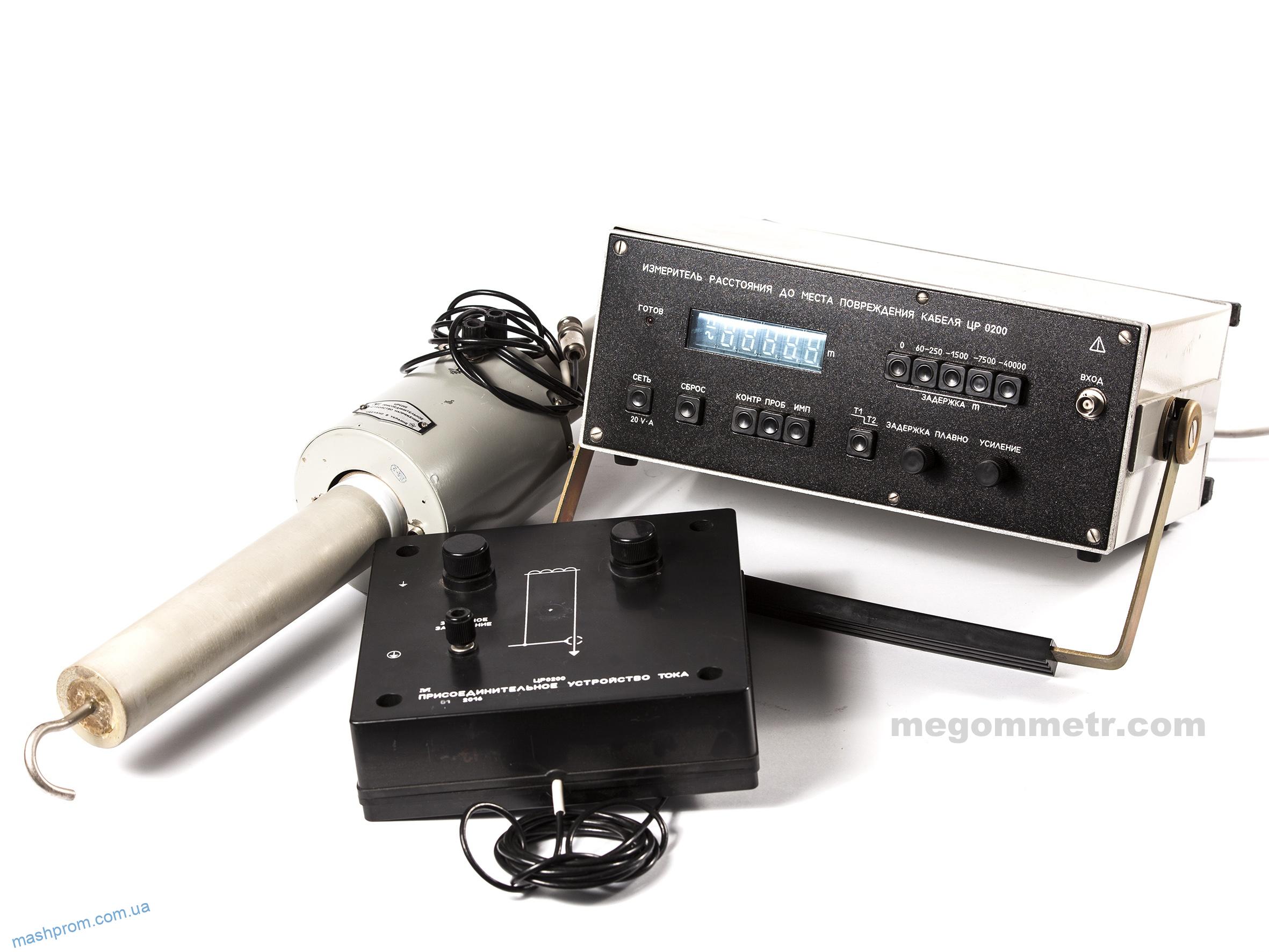

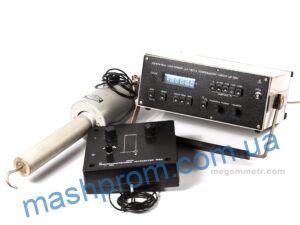

Габаритні розміри, мм:
— вимірювача 335х305х140;
— приєднувального пристрою напруги 140х110х700;
— приєднувального пристрою струму 79,5 х192х192.
Маса, не більше, кг:
— вимірювача (без приєднувальних пристроїв) – 5,5;
— приєднувального пристрою напруги – 2,5;
— приєднувального пристрою струму – 1,2.
