Клапаны электромагнитные ВН¾В-0,2К, ВН¾В-1К, ВН1В-0,2К, ВН1В-1К трехпозиционные муфтовые предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
Технические характеристики
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение
- -общепромышленное:
- УХЛ2 (от -60 до +40 °С);
- У2 (от -45 до +40 °С);
- У3.1 (от -30 до +40 °С).
- -взрывозащищенное (Е):
- УХЛ1 (от -60 до +40 °С);
- У2 (от -45 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1 000 000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.
Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах:
- 40–100 % расхода (напряжение подано на обе катушки);
- 10–60 % расхода (напряжение подано только на верхнюю катушку).

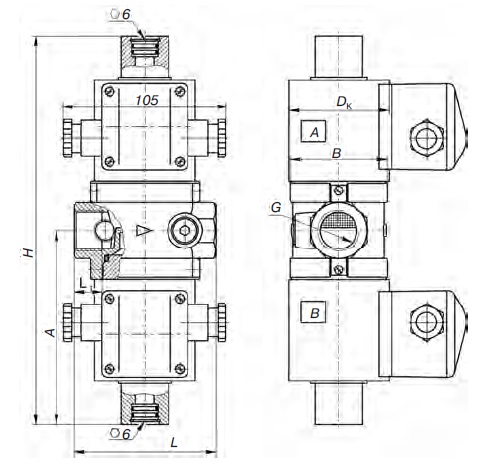

| Наименование клапана | Ду | Диапазон раб. давл., МПа | Размеры, мм | Масса, кг | Коэфф. сопр.* ξ | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | В | Н | А | |||||
| ВН¾В-0,2К(Е) | 20 | 0–0,02 | 117,5 | 91 | 18 | 63 | 250 | 125 | 3,5(5,9) | 5,9 |
| ВН¾В-1К(Е) | 20 | 0–0,1 | 117,5 | 91 | 18 | 63 | 250 | 125 | 3,5(5,9) | 5,9 |
| ВН1В-0,2К(Е) | 25 | 0–0,02 | 125 | 105 | 21 | 72 | 256 | 128 | 3,7(6,1) | 9,0 |
| ВН1В-1К(Е) | 25 | 0–0,1 | 125 | 105 | 21 | 72 | 256 | 128 | 3,7(6,1) | 9,0 |
*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.
Клапаны трехпозиционные муфтовые на Ду 20, 25 с двумя регуляторами
