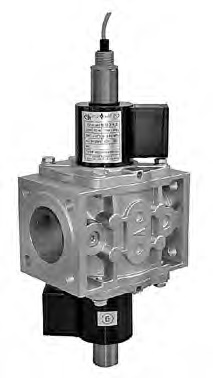

Клапаны электромагнитные ВН1½В-0,2П, ВН2В-0,2П трехпозиционные фланцевые с одним регулятором расхода и датчиком положения

Клапаны электромагнитные ВН1½В-0,2П, ВН2В-0,2П трехпозиционные фланцевые с одним регулятором расхода и датчиком положения

Клапаны электромагнитные ВН1½В-0,2П, ВН2В-0,2П трехпозиционные фланцевые для низкого давления — это серия электромеханических устройств, которые предназначены для дистанционного управления (т.е. открытия или перекрытия) потоком рабочей среды. Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Технические характеристики

Частота включений, час-1 — 1000.

Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.

Потребляемый ток:

  • для исполнения 220 В — 150 мА;
  • для исполнения 110 В — 300 мА;
  • для исполнения 24 В — 1300 мА.

Климатическое исполнение:

    -общепромышленное:
  • У2 (от −45 до +40 °С);
  • У3.1 (от −30 до +40 °С).
    -взрывозащищенное (Е):
  • У2 (от −45 до +40 °С).

Класс защиты — IP65;
для исполнения Е — IP67.

Полный ресурс включений — 1000000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.

Напряжение питания датчика положения — 10–30 В.

Класс защиты датчика положения — IP68.

Клапан работает в трех режимах:

  • максимальный расход (напряжение подано на обе катушки);
  • отключено;
  • среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).
Наименование клапанаДуДиапазон раб. давл., МПаРазмеры, ммМасса, кгКоэфф. сопр.* ξ
LВНА
ВН½В-0,2П(Е) фл.400–0,021621084071706,9(9,3)12,5
ВН2В-0,2П(Е) фл.500–0,021621184071707,5(9,3)13,2

*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

Клапаны электромагнитные ВН1½В-0,2П, ВН2В-0,2П трехпозиционные фланцевые с одним регулятором расхода и датчиком положения

Клапаны трехпозиционные фланцевые на Ду 40, 50 с одним регулятором расхода и датчиком положения
