Клапаны электромагнитные ВН1Рм-6П фл., ВН1½Рм-6П фл., ВН2Рм-6П фл., ВН2½Рм-6П, ВН3Рм-6П, ВН4Рм-6П с ручным взводом механического типа серии ВН двухпозиционные фланцевые с датчиком положения

Клапаны электромагнитные ВН1Рм-6П фл., ВН1½Рм-6П фл., ВН2Рм-6П фл., ВН2½Рм-6П, ВН3Рм-6П, ВН4Рм-6П с ручным взводом механического типа серии ВН двухпозиционные фланцевые с датчиком положения

Технические характеристики
Напряжение питания — 220 В, 50 Гц .
Потребляемая мощность — не более 18 Вт.
Материал корпуса — алюминиевые сплавы АК120Ч, АК12ПЧ.
Климатическое исполнение:
У3.1 (от –30 до +40 °С);
У2 (от –45 до +40 °С);
УХЛ2 (от –60 до +40 °С);
Класс защиты — №65.
Полный ресурс — не менее 50 000 включений.
Монтажное положение:
для DN 25 – 50 — любое, за исключением, когда электромагнитная катушка
располагается ниже продольной оси клапана;
для DN 65 – 100 — на горизонтальном трубопроводе
(катушкой вверх).
Напряжение питания датчика положения: 10–30 В постоянного тока
Тип датчика — индуктивный (выходной ключ датчика закрывается при срабатывании
клапана), степень защиты — IР68

Клапаны электромагнитные ВН1Рм-6П фл., ВН1½Рм-6П фл., ВН2Рм-6П фл., ВН2½Рм-6П, ВН3Рм-6П, ВН4Рм-6П с ручным взводом механического типа серии ВН двухпозиционные фланцевые с датчиком положения

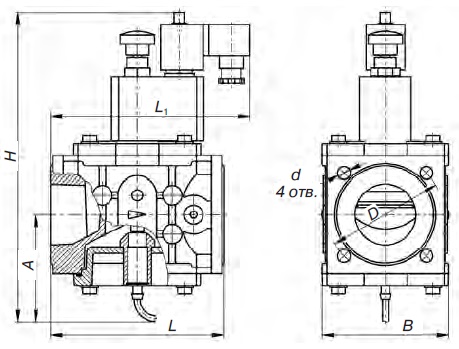

Клапаны с ручным взводом механического типа
на DN 25 – 50 фланцевые с датчиком положения

Клапаны электромагнитные ВН1Рм-6П фл., ВН1½Рм-6П фл., ВН2Рм-6П фл., ВН2½Рм-6П, ВН3Рм-6П, ВН4Рм-6П с ручным взводом механического типа серии ВН двухпозиционные фланцевые с датчиком положения

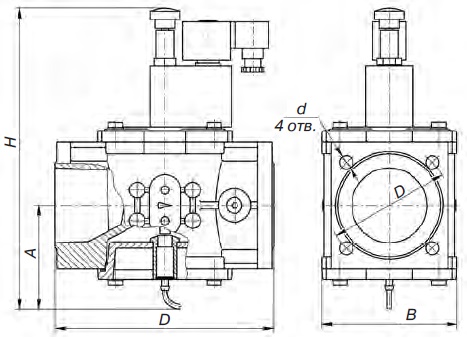

Клапаны с ручным взводом механического типа
на DN 65 – 100 фланцевые с датчиком положения

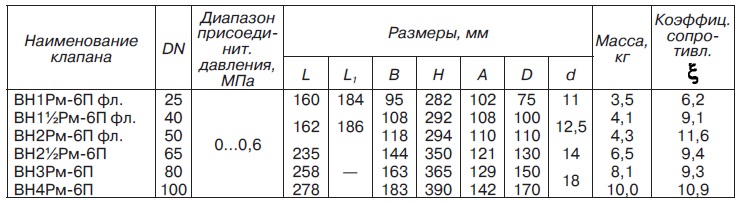

Клапаны электромагнитные ВН1Рм-6П фл., ВН1½Рм-6П фл., ВН2Рм-6П фл., ВН2½Рм-6П, ВН3Рм-6П, ВН4Рм-6П с ручным взводом механического типа серии ВН двухпозиционные фланцевые с датчиком положения

Пример записи клапана двухпозиционного муфтового номинальным диаметром
DN 100, с ручным взводом механического типа и датчиком положения,
на рабочее давление 0,6 МПа, вид климатического исполнения У3.1, напряжение
питания 220 В, 50 Гц:
Клапан ВН4Рм-6П, У2, 220В, 50Гц.
