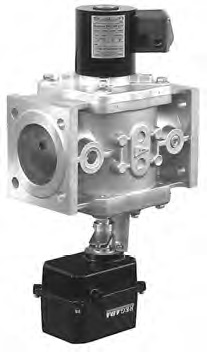

Клапаны электромагнитные ВН2½М-0,5Кпр, ВН2½М-1Кпр, ВН2½М-3Кпр, ВН3М-0,5Кпр, ВН3М-1Кпр, ВН3М-3Кпр, ВН4М-0,5Кпр, ВН4М-1Кпр, ВН4М-3К пр фланцевые с электромеханическим регулятором расхода газа (пропорциональное регулирование)

Клапаны электромагнитные ВН2½М-0,5Кпр, ВН2½М-1Кпр, ВН2½М-3Кпр, ВН3М-0,5Кпр, ВН3М-1Кпр, ВН3М-3Кпр, ВН4М-0,5Кпр, ВН4М-1Кпр, ВН4М-3К пр фланцевые с электромеханическим регулятором расхода газа (пропорциональное регулирование)

Клапан с пропорциональным регулированием работает в следующих режимах: «закрыто» (при обесточенной электромагнитной катушке); «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Технические характеристики

Номинальная мощность, ВтНапряжение питания, ВПотребляемый ток, мА
40200200
110400
241800
55220230
110460
242100
65220300
110600
242800
90220410
110820
243750

Pmax — 0,3 МПа.

Частота включений, час-1 — 40.

Климатическое исполнение: У3.1 (от −30 до +40 °С).

Класс защиты — IP54.

Полный ресурс включений — 500000.

Материал корпуса — алюминиевые сплавы.

Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).

Угол поворота регулятора — 90°.

Время полного хода регулятора — 80 с.

Напряжение питания датчика положения для исполнения «П» — 10–30 В.

Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).

Наименование клапанаДуДиапазон раб. давл. МПаРазмеры, ммНом. мощн., ВтМасса, кгКоэф. сопр.* ξ
LВНА
ВН2½М-0,5Кпр (П)650–0,05235144437 (514)2554011,4(11,7)15
ВН2½М-1Кпр (П)650–0,1235144452 (529)2555511,8(12,1)15
ВН2½М-3Кпр (П)650–0,3235144467 (544)2556512,3(12,6)15
ВНЗМ-0,5Кпр (П)800–0,05258163462 (540)2605513(13,3)15,4
ВНЗМ-1Кпр (П)800–0,1258163477 (555)2606513,4(13,7)15,4
ВНЗМ-ЗКпр (П)800–0,3258163482 (560)2609015,7(16)15,4
ВН4М-0,5Кпр (П)1000–0,05278183488 (566)2735515(15,3)17,7
ВН4М-1Кпр (П)1000–0,1278183503 (581)2736515,4(15,7)17,7
ВН4М-3Кпр (П)1000–0,3278183508 (586)2739017,7(18)17,7

*Коэффициент сопротивления указан при полностью открытой заслонке регулятора расхода газа.

Клапаны электромагнитные ВН2½М-0,5Кпр, ВН2½М-1Кпр, ВН2½М-3Кпр, ВН3М-0,5Кпр, ВН3М-1Кпр, ВН3М-3Кпр, ВН4М-0,5Кпр, ВН4М-1Кпр, ВН4М-3К пр фланцевые с электромеханическим регулятором расхода газа (пропорциональное регулирование)

Клапаны на Ду 65, 80, 100 фланцевые с электромеханическим регулятором расхода (пропорциональное регулирование)
