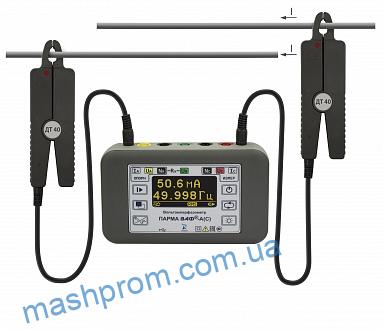

Вольтамперфазометр «ПАРМА ВАФ-А(С)» предназначен для:
· эксплуатационного обслуживания релейных схем защиты и силовых цепей электроустановок
· фазировки при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
· контроля правильной фазировки цепей учета присоединения
· снятия вольт-амперной характеристики и измерения углов
· контроля одно- и трехфазных цепей в шкафах электропитания
Отличительные особенности
· измерение силы переменного тока
· с высокой точностью от 4 мА до 40 А
· высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА

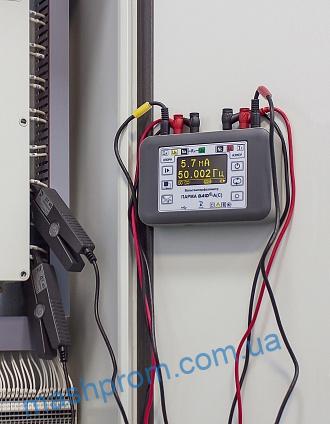

· магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
· корпус из ударопрочной пластмассы
· контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
· регулируемая яркость дисплея

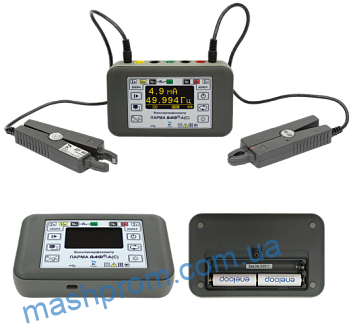

· питание от аккумуляторных батарей NiMH типа АА — 4 шт. (в комплекте поставки) или батареек
· время непрерывной работы от аккумуляторных батарей — не менее 6 часов
· сетевой блок питания с разъёмом microUSB
· расширенный диапазон температуры окружающего воздуха в рабочих условиях — от -30 до +55 °С
· малые габаритные размеры — не более 156x98x36 мм, масса — не более 1 кг (с принадлежностями)
Измеряемые величины
· действующее значение напряжения и силы переменного тока
· действующее значение напряжения и силы переменного тока основной частоты
· частота напряжения и силы переменного тока
· угол сдвига фаз между напряжением и напряжением
· угол сдвига фаз между током и током
· угол сдвига фаз между током и напряжением
· угол сдвига фаз между напряжением и током
· активная, реактивная и полная мощность
· коэффициент мощности — cos φ
· проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
· определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Технические характеристики
Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной1), (γ) % относительной, (δ) % абсолютной (Δ) | Примечания |
| Напряжение постоянного тока, U, В | 0,5…600 | Δ = ± (0,5+0,005·Х) | |
| Напряжение переменного тока первой гармоники,U(1), В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
δ = ± 0,5 % | при U ≥ 0,1 UК | ||
| Напряжение переменного тока, URMS, В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
δ = ± 0,5 % | при U ≥ 0,1 UК | ||
| Сила переменного тока первой гармоники, I(1), А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
δ = ± 1 % | при I ≥ 0,1 IК | ||
| Сила переменного тока, IRMS, А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
δ = ± 1 % | при I ≥ 0,1 IК | ||
| Сопротивление цепи, R Ом | 1…500 | Δ = ± (0,3+0,035·X) | |
| Частота напряжения и силы переменного тока, f Гц | 45…55 | Δ = ± 0,01 | при U ≥2 В и I ≥100 мA |
Δ = ± 0,05 | при 0,4 ≤ U ≤ 2 В и 5 ≤ I ≤ 100 мА | ||
| Углы сдвига фаз, градус | 0 до 360 | Δ = ± 1 | при U ≥ 10 В и I ≥10 мA |
Δ = ± 3 | при U ≤ 10 В и I ≤10 мА | ||
| Коэффициент мощности, cos φ | от минус 1 до 1 | ||
| Активная мощность, Р, Вт | 0…24000 | γ = ± 0,003 % | при Р ≤ 24 Вт |
δ = ± 3 % | при Р ≥ 24 Вт | ||
| Реактивная мощность, Q, вар | 0…24000 | γ = ± 0,003 % | при Q ≤ 24 вар |
δ = ± 3 % | при Q ≥ 24 вар | ||
| Полная мощность, S, В·А | 0…24000 | γ = ± 0,003 % | при S ≤ 24 В·А |
δ = ± 3 % | при S ≥ 24 В·А | ||
| 1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения Где – UК, IК – конечное значение диапазона измерения. URMS, IRMS – действующее значение напряжения, силы переменного тока, U(1), I(1) – значение напряжения, силы переменного тока первой гармоники, Х – измеренное значение напряжения, сопротивления | |||
| Входное сопротивление каналов напряжения, МОм, не менее | 1 |
| Время установления рабочего режима, с, не более | 10 |
| Питание прибора | |
| от встраиваемого источника постоянного тока 4 аккумуляторные батареи NiMH 1,2 В типоразмера АА (ГОСТ Р МЭК 60086-1-2010), В | 4,8 |
| Потребляемая мощность | |
| от встраиваемых источников постоянного тока, В·А, не более | 2,5 |
| Масса | |
| прибор (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку), кг, не более | 2,2
|
| Габаритные размеры | |
| прибор (измерительный блок) мм, не более прибор (измерительный блок, опорные и измерительные ДТ, упакованные в сумку) мм, не более | 156×98×36 255×150×160 |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от -30 до +55 |
| относительная влажность воздуха при 30°С, % | 90 |
| атмосферное давление, кПа | от 84 до 106,7 |
| Прочие характеристики | |
| Среднее время восстановления работоспособного состояния, ч, не менее | 1 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
| Нормальные условия применения прибора | |
| Номинальная температура окружающего воздуха, °С | 20 |
| Допускаемое отклонение температуры окружающего воздуха, °С | ± 5 |
| Относительная влажность воздуха, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84 до 106 |

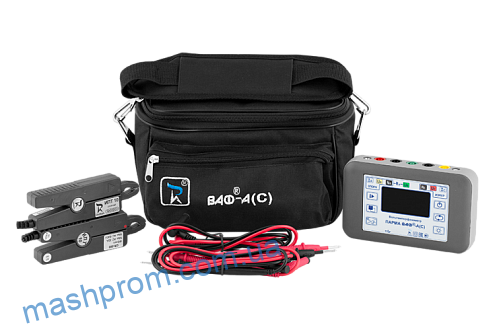

Комплект поставки

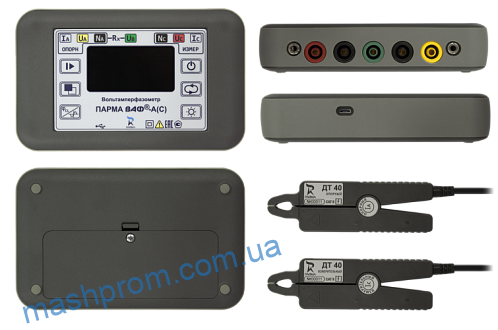

· измерительный блок – 1 шт.
· ДТ (измерительный канал) – 1 шт.
· ДТ (опорный канал) – 1 шт.
· щупы напряжения – 2 пары
· набор измерительных щупов (универсальный)* – 1 комплект
· сетевой блок питания microUSB – 1 шт.
· вольтамперфазометр «ПАРМА ВАФ®-А(С)». Руководство по эксплуатации РА1.007.004РЭ
· вольтамперфазометр ПАРМА ВАФ®-А(С)». Методика поверки РА1.007.004МП – 1 экз.**
· вольтамперфазометр «ПАРМА ВАФ®-А(С)». Формуляр РА1.007.004ФО – 1 экз.
· аккумуляторные батареи типоразмера AA – 4 шт.
· сумка – 1 шт.
* — поставляется по дополнительному заказу
** — поставляется на электронном носителе
Набор измерительных щупов «универсальный»:
· зажимы (крокодилы): черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· тест – провода: черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· измерительные наконечники: черный – 1 шт.; красный – 1 шт.
· тест – зажимы: черный – 1 шт.; красный – 1 шт.
· переходник «гнездо — штеккер» (банан): (4 мм, 10 А, черный) – 1 шт.; (4 мм, 10 А, красный) – 1 шт.
