Гидравлическая скоба или гидрострубцина предназначена для:
- рихтовки;
- правки;
- стяжки;
- зажима;
- клепки заклепок диаметром до 10-25 мм;
- для прессования;
- пробивки отверстий и т.д.
Являются многофункциональными, в частности, различные их варианты охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог, для сборочных и ремонтных работ в автомобильной промышленности.
Гидрострубцины включают:
- скобу;
- гидроцилиндр с пружинным или гидравлическим возвратом поршня на штоке которого установлен пуансон;
- матрицы;
- рукоятки, ручки;
- кнопочный пост управления на рукоятке;
- рым–болт у тяжелых моделей для подвешивания на пружинном балансире;
- полумуфты быстроразъемных соединений;
- кабельные разъемы.
По заказу комплектуются маслостанцией с электроприводом, или пневмоприводом, размещённой на колёсах, рукавами высокого давления, пружинным балансиром, универсальными такелажными скобами.
Зев гидравлической скобы образован неподвижной опорой, приваренной к ее корпусу с матрицей, и подвижной опорой с пуансоном, установленной на штоке гидроцилиндра.
Гидравлические скобы типа SKD, в частности, предназначены для клепки заклепок холодной клепкой при высокой интенсивности работ, цикл-3сек. в условиях конвейерной сборки.

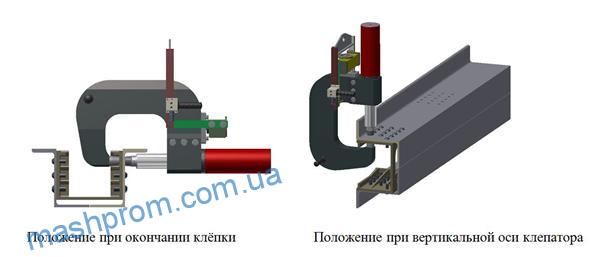

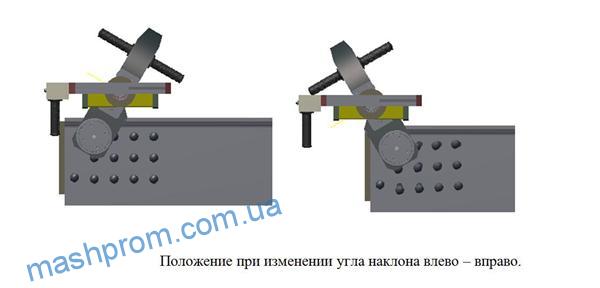

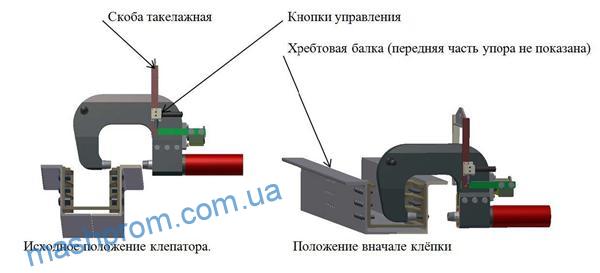

Модель К25/350/150, К17/255/110Г челюстного типа с применением гидроцилиндра с гидравлическим возвратом штока. Гидроцилиндр выведен из зоны термического воздействия для обеспечения работы с высокой производительностью без остановки для остывания струбцины.
Гидравлические скобы с усилием более 25 тс и серии SKD выполнены с гидравлическим возвратом поршня.
В ассортименте имеется оснастка для выполнения определенных видов работ.
Клёпку производят заклёпками нагретыми до 850-1100 0С; у заклёпки одна головка сформирована, вторую формируют при клёпке.
Для нагрева заклёпок длиной 65-110 мм диаметром 18-25 мм поставляем: индукционный нагреватель или электроконтактный нагреватель (для двух заклепок).
При выполнении работ гидроскобу возможно крепить на консоли посредством пружинного балансира.
Для обеспечения возможности одновременной работы двух инструментов, клепатора и выпрессовщика, при выполнении работ по замене фрикционных планок боковых рам тележек грузовых вагонов рекомендуемые насосные станции:
- 2НЭЭ63-5,0ИА40Т1-ВЗ-К-В для клепатора с пружинным возвратом;
- 2НЭЭ63-5,0ИГ40Т1-ВЗ-К-В для клепатора с гидравлическим возвратом.
Гидравлический клепатор К15/245/68Г для клепки предварительно разогретыми заклепками и перфоратор ПП1706 для пробивки отверстий используются в составе линии изготовления крышек люков полувагонов.
Применение клепаторов
Модель | Применение при клепке |
ПП-31010Г | для холодной клепки, как гидрострубцина для стяжки |
К10/50/70 | фрикционных планок боковых рам тележек грузовых вагонов |
К14/216/130 | для общепромышленых и ремонтных работ |
К15/250/110Г | петель к собранной конструкции крышек люков вагонов (полувагонов) |
К17/255/110Г | |
К15/245/68Г К15/145/99 | державок крышек люков с двух сторон к двутавровой балке |
К25/350/150 | передних и задних упорных угольников хребтовой балки |
К25/60/78 | фрикционных планок боковых рам тележек грузовых вагонов |
К40/60/75 | державки мертвой точки, лесенок, поручней |
Кс40/250/190 | переднего и заднего упоров хребтовой балки, кронштейна и петли нижней обвязки |
К63/175/120 | переднего и заднего упора хребтовой балки платформы |
SKD-35250 | холодной клепкой при высокой интенсивности работ |
SKD-35200 | |
SKD-25200 | |
SKD-18200 | |
УПКПЛ-П | для правки кромок проемов люков полувагонов |
Технические характеристики
Модель | Ном. Давление, Мпа / Усилие, тс / Раб. объем, см3 | Ход штока, мм | Размер рабочего пространства (ширина/глубина до оси), мм | Габариты, мм, ШxДxВ | Диаметр заклепки, мм | Масса, кг | Рекомендуемая насосная станция |
ПП-31010Г | 70/10/250 | 100 | 50/95 | 80x475x300 | 10 | 19,5 | НЭЭ-2,0Г10Т1-В-Кл |
К10/50/70 | 63/10,5/95 | 60 | 78/50 | 85x642x212 | 10-12 | 11,8 | НЭЭ-2,ОА10Т1 КЗ-В-Кл |
К14/216/130 | 70/14/150 | 75 | 130/216 | 74x470x390 | 14 | 29 | НЭЭ-2,0А10Т1-В-Кл |
К15/245/68Г | 70/15/380 | 68/245 | 186х584х462 | 16 | 88 | НЭЭ-5,0Г25Т1К3-В-Кл | |
К15/145/99 | 30/15/380 | 99/145 | 40x412x388 | 30 | НЭЭ30-5,0А25Т1 КЗ-В-Кл | ||
К15/250/110 | 110/250 | 186x560x480 | 14 | 54,5 | |||
К17/255/110Г | 70/17/211 | 80 | 110/255 | 355х637х536 | 16 | 58 | НЭЭ-5,0Г25Т1КЗ-В-Кл |
К20/110/95 | 63/20/450 | 90 | 95/110 | 186х548х342 | 10 | 19,6 | НЭЭ-5,0А25Т1КЗ-В-КЛ |
К25/350/150Г | 70/25/754 | 150 | 150/350 | 115x786x688 | 22 | 112 | НЭЭ-5,0Г25Т1КЗ-В-Кл |
К25/60/78 | 63/25/205 | 60 | 78/58 | 102..142 х 554 х 318…358 | 20 | 24 | НЭЭ-5,ОА25Т1 КЗ-В-Кл |
К25/91/78 | 63/25/230 | 78/91 | 94х390х365 | 18 | 21 | НЭЭ-5,0А25Т1КЗ-В-КЛ | |
К30/133/180Г | 63/22/- | 65 | 180/133 | 308х572х311 | 24 | 43,8 | НЭЭ-5,0Г25Т1КЗ-В-Кл |
К30/260/240Г | 63/32/- | 95 | 240/260 | 470х741х311 | 22 | 79,32 | |
К30/300/325Г | 125 | 325/300 | 530х863х301 | 24 | 105,95 | ||
К40/60/75 | 63/40/- | — | 75/60 | — | 25 | 38 | |
Кс40/250/190Г | 63/40/1500 | 180 | 190/250 | 454x1075x713 | 22 | 181,7 | |
Кс40/190/140Г | 63/40/1100 | 140 | 140/190 | 495х945х460 | 25 | 161,3 | |
Кс40/250/140Г | 140/250 | 495х995х460 | 175 | ||||
Ксп40/160/140Г | 63/40/400 | 140/160 | 435х958х400 | 162 | |||
К63/175/120 | 63/63/ | — | 120/175 | — | 22 | 80 | |
SKD-35250 | 32/35/1104 | 90 | 328/250 | 380/1003/1153 | 13 | с подвеской 250 | Спец. насосные станции с подачей до 60 л/мин при давлении до 32 МПа. Например, для работы с двумя клепаторами -2Н 337/32-60/10Г |
SKD-25200 | 32/25/779 | 210/200 | 250/ 981/820 | 11 | с подвеской 129 | ||
SKD-18200 | 32/18/477 | 75 | 243/937/810 | 10 | с подвеской 101,3 | ||
SKD-35200 | 32/35/1104 | 90 | 200/200 | 306/493/1162 | 13 | с подвеской 146 | |
УПКПЛ-П | 70/23/156 | 50 | 50/50 | 120x133x187 | — | 16 | НПР-2,0А10-1-В-Кл, НЭЭ-2,0А10Т1К-В-Кл |
