Гидропанель ГП-5101

Гидропанель ГП-5101

ТУ 4215-037-10474265-08

Код по ОКП 42 1520

Гидропанель ГП-5101 предназначена для предварительной подготовки контролируемого раствора: установки номинального значения и стабилизации расхода через измерительную ячейку, в которой размещаются амперометрический сенсор (со встроенным датчиком температуры), обеспечения помехозащищённости измерений, а также для градуировки сенсора по воздуху или с помощью поверочной газовой смеси.

Гидропанель устанавливается вблизи контролируемого объекта, либо в местах подвода анализируемого раствора от контролируемого объекта.

На гидропанель устанавливается анализатор АРК-5101. Гидропанель совместно с анализатором АРК-5101 может применяться в таких отраслях промышленности как атомная энергетика, теплоэнергетика, химическая, пищевая и др.

Наименование параметраЗначение параметра
Измерительная ячейкапроточная
Основные материалы, контактирующие с анализируемой средойоргстекло, нержавеющая сталь
Значение расхода на входерегулируемое (0…15) л/ч
Номинальное значение расхода12 л/ч
Температура контролируемого раствора(5…45) ºС
Масса с установленным сенсоромне более 4,5 кг

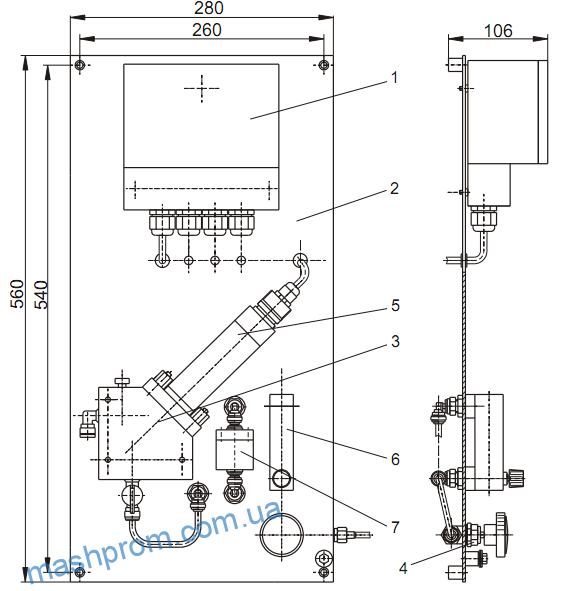

Габаритные размеры

gp5101_1

Гидропанель анализатора растворенного кислорода ГП-5101:
1 — анализатор растворенного кислорода АРК-5101; 2 — панель; 3 — ячейка; 4 — узел подачи пробы; 5 — датчик растворенного кислорода; 6 — расходомер панельного типа; 7 — фильтр
