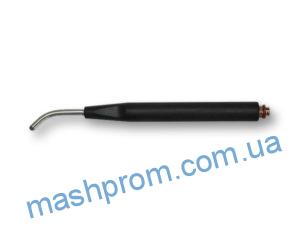

«Г-образный» ВТП (угол изгиба 45˚, параметрический не экранированный/экранированный)

«Г-образный» ВТП (угол изгиба 45˚, параметрический не экранированный/экранированный)«Г-образный» ВТП (угол изгиба 45˚, параметрический не экранированный/экранированный)


Технические характеристики

МаркировкаДиаметр рабочей

части «D», мм

Длина изгиба, ммДлина ВТП, ммЦентральная частотаРазъёмКонтролируемый материал
SU200K3A4.5Dx6.4-105 S4.56.4105200 кГцMicrodot/

M5

Fe/NFe
SU500K3A4.5Dx6.4-105 S4.56.4105500 кГцFe/NFe
SU500K3A4.5Dx12.7-105 S4.512.7105500 кГцFe/NFe
SU2М3A2.5Dx2.7-105 S2.52.71052 МГцNFe
SU2М3A3Dx2.7-105 S32.71052 МГцNFe
SU2М3A3Dx6.4-105 S36.41052 МГцNFe
SU2М3A3Dx12.7-105 S312.71052 МГцNFe
SU6М3A2.5Dx6.4-105 S2.56.41056 МГцNFe
SU200K3A4.5Dx6.4105S(Sh)
1234567

1. SU – (surface probe) преобразователи для обнаружения поверхностных дефектов.

2. Частота ВТП

«HZ» обозначение для «Гц» диапазона; «К» обозначение для «кГц» диапазона; «М» обозначение для «МГц» диапазона.

3. Угол наклона чувствительного элемента к оси ВТП «3А» – 45°.

4. Диаметр рабочей поверхности ВТП, мм

5. Длина согнутой части наконечника, мм

5. Общая длина ВТП, мм. Стандартная длина 105 мм (4.1″). При заказе может корректироваться.

6. Обозначение типа ВТП – «S» параметрический не экранированный (Single). В случае необходимости заказа экранированного ВТП в конце маркировки необходимо добавить «Sh» экранированный (Shielded).
