Домкраты грузовые с пружинным и гравитационным возвратом штока ДГ*П(М)*

Домкраты грузовые с пружинным и гравитационным возвратом штока ДГ*П(М)*
  • Предназначены для подъема грузов при проведении монтажно-демонтажных и ремонтных работ.
  • Пружинный возврат поршня у домкратов грузоподъемностью не более 400 тонн; более 400 тс — с гравитационным (принудительным) возвратом поршня.
  • Модели грузоподъемностью 300 тс. и более оснащены плавающей штоковой опорой и предохранительным краном в поршневой полости; грузоподъемностью менее 300 тс. — неподвижной штоковой опорой.
  • Модели с низкой высотой (с ходом штока 50 мм) незаменимы в условиях ограниченного пространства.
  • Модели грузоподъемностью 5,10,15,20,30,35,50 тс с целью увеличения площади опорной поверхности и устойчивости
    могут комплектоваться поддомкратными опорами.
  • Для моделей грузоподъемностью 50 тс. и более рекомендуем заказать плавающие опоры, снижающие радиальные нагрузки на шток при внецентровом нагружении.

При заказе домкрата, встраиваемого в оборудование, необходимо уточнить требуемые присоединительные размеры и габариты домкрата.

Система обозначения

2

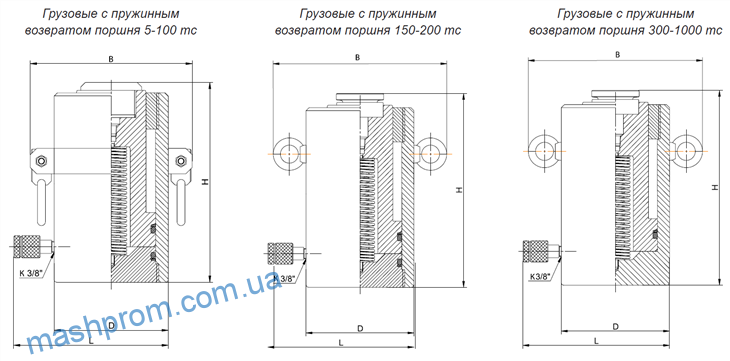

Габаритные размеры

QIPShotScreen2622

Технические характеристики

МодельУсилие, тсХод поршня, ммГабариты, мм (D/BxLxH)Раб. объем, см3Масса, кг
ДГ5П5055045x113x11835,32,11
ДГ5П10010045x113x16870,72,6
ДГ5П15015045x113x2181063,03
ДГ10П50105060x142x14279,52,5
ДГ10П10010060x142x1921593,3
ДГ10П15015060x142x242238,54
ДГ10П20020060x142x2923184,9
ДГ15П50155070x136x13298,16
ДГ15П10010070x136x182196,37,5
ДГ15П15015070x136x232294,48,84
ДГ15П20020070x136x282392,59,97
ДГ15П25025070x136x332490,611,15
ДГ15П30030070x136x382588,812,34
ДГ20П50205085x147x167165,85,8
ДГ20П10010085x147x217331,67,5
ДГ20П15015085x147x267497,48,5
ДГ20П20020085x147x317663,211
ДГ20П25025085x147x49482913,2
ДГ20П30030085x147x417994,814,8
ДГ35П503550110/169×180,2×145251,210,5
ДГ35П100100110/169×180,2×195502,412,9
ДГ35П150150110/169×180,2×245753,615,3
ДГ35П200200110/169×180,2×2951004,817,7
ДГ35П250250110/169×180,2×345125620,1
ДГ35П300300110/169×180,2×3951507,222,5
ДГ50П505050130/192×206,5×207392,519,5
ДГ50П100100130/192×206,5×25778523
ДГ50П150150130/192×206,5×3071177,526,5
ДГ50П200200130/192×206,5×357157030
ДГ50П250250130/192×206,5×4071962,533,5
ДГ50П300300130/192×206,5×457235537
ДГ100П5010050170/232x239x19980039,2
ДГ100П100100170/232x239x249150044,2
ДГ100П150150170/232x239x299220049,2
ДГ100П200200170/232x239x349290054,2
ДГ100П250250170/232x239x399360059,2
ДГ100П300300170/232x239x449430064,2
ДГ150П5015050200/310x265x213100052,3
ДГ150П100100200/310x265x263200059,1
ДГ150П150150200/310x265x313300065,9
ДГ150П200200200/310x265x363400072,7
ДГ150П250250200/310x265x413500079,5
ДГ150П300300200/310x265x463600086,3
ДГ200П100200100245/355x310x275310086
ДГ200П150150245/355x310x325470097,5
ДГ200П200200245/355x310x3756300109
ДГ200П250250245/355x310x4257900120,5
ДГ200П300300245/355x310x4759400132
ДГ300П150300150305/411x375x3356224137
ДГ300П200200305/411x375x3858305152
ДГ300П250250305/411x375x43510382167
ДГ300П300300305/411x375x48512458181
ДГ400П150400150350/458x505x3568600224
ДГ400П200200350/458x505x40611300249
ДГ400П250250350/458x505x45614300274
ДГ400П300300350/458x505x50617200299
ДГ500М5050050400/525x555x2893500247
ДГ500М100100400/525x555x3397100288
ДГ500М150150400/525x555x38910600329
ДГ500М200200400/525x555x43914100370
ДГ500М250250400/525x555x48917700411
ДГ500М300300400/525x555x53921200452
ДГ600М5060050430/540x580x3054274358
ДГ600М100100430/540x580x3558548403
ДГ600М150150430/540x580x40512822448
ДГ600М200200430/540x580x45517097493
ДГ600М250250430/540x580x50521371538
ДГ600М300300430/540x580x55525645583
ДГ800М5080050510/688x665x3105668528
ДГ800М100100510/688x665x36011335589
ДГ800М150150510/688x665x41017003650
ДГ800М200200510/688x665x46022670711
ДГ800М250250510/688x665x51028338772
ДГ800М300300510/688x665x56034006833
ДГ1000М50100050560/710x610x4057257790
ДГ1000М100100560/710x610x45514514865
ДГ1000М150150560/710x610x50521771940
ДГ1000М200200560/710x610x555290291015
ДГ1000М250250560/710x610x605362861080
ДГ1000М300300560/710x610x655435441155
