Домкраты тензорные (Шпильконатяжители) серии ДТГ

Домкраты тензорные (Шпильконатяжители) серии ДТГ
  • Шпильконатяжители или тензорные домкраты серии ДТГ предназначены для закручивания и откручивания гаек с тарированным усилием в тяжело нагруженных резьбовых соединениях. Не вызывают скручивания длинных болтов (шпилек), обеспечивая отсутствие смещения фланцев, повреждения уплотнений.
  • Работа тензорного домкрата основана на предварительном растяжении шпильки (болта) с усилием, равным требуемому усилию затяжки резьбового соединения и последующим закручиванием гайки без приложения усилия до упора в опорную поверхность.
  • Домкрат тензорный состоит из домкрата и составного адаптера. В состав адаптера входят проставка, тянущий стакан, обойма и рукоятка. Возможность заказа нескольких вариантов адаптера для одного домкрата позволяет обслуживать максимальное число шпилек с применением минимального количества домкратов.
  • Номинальное давление 150 МПа, ход поршня 8-12 мм. Снабжены индикатором хода поршня.
  • Домкраты оснащены двумя портами с быстроразъемными соединениями, что позволяет создать систему домкратов, питающуюся от одной насосной станции, или ручного насоса, и выполнять синхронную затяжку крепежа.

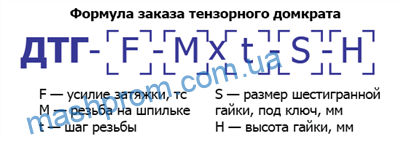

Система обозначения

QIPShotScreen2480

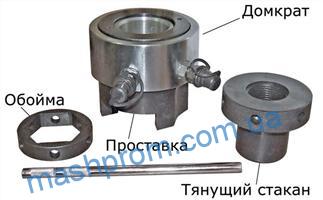

Состав

Состав

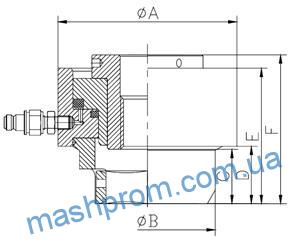

Габаритные размеры

112254654_sm

Технические характеристики

МодельВарианты адаптераУсилие, тс / Ход поршня, ммОбъём поршневой полости, см3A, ммB, ммC, ммD, ммШирина E, ммF, ммМасса, кг
ДТГ16-20(22)А16М2015,8/8347155232574861,3
ДТГ16-20(22)А16М225925277688
ДТГ29-24А29М2428,7/8408566272978903,5
ДТГ50-24(27, 30, 33,36)А50М2449,5/844109901055,5
ДТГ50-24(27, 30, 33,36)А50М2772303293108
ДТГ50-24(27, 30, 33,36)А50М3078333596111
ДТГ50-24(27, 30, 33,36)А50МЗЗ85363899114
ДТГ50-24(27, 30, 33,36)А50М36903941102117
ДТГ83-33(36, 39, 42)A83M3382,9/8641338536441111277
ДТГ83-33(36, 39, 42)А83М36943947116130
ДТГ83-33(36, 39, 42)А83М39984250119133
ДТГ83-33(36, 39, 42)А83М421054553122136
ДТГ101-39(42, 45, 48)А101М39100,8/107215098415113510
ДТГ101-39(42, 45, 48)А101М421054454125138
ДТГ101-39(42, 45, 48)А101М451104757128141
ДТГ101-39(42, 45, 48)А101М481255060131144
ДТГ144-52(56)А144М52144/1094174132535613214515
ДТГ144-52(56)А144М561355960136149
ДТГ168-56(60, 64, 68)А168М56168/1213519813815417
ДТГ168-56(60, 64, 68)А168М601446365143159
ДТГ168-56(60, 64, 68)А168М641506769147163
ДТГ168-56(60, 64, 68)А168М681587174152168
ДТГ217-72(76)А217М72217,2/12165222165757716718526
ДТГ217-72(76)А217М761707981175193
ДТГ259-76(80, 85, 90)А259М76259,3/1219825216719729,5
ДТГ259-76(80, 85, 90)А259М801758385172201
ДТГ259-76(80, 85, 90)А259М851858890176206
ДТГ259-76(80, 85, 90)А259М902059395181211
ДТГ316-95(100)А316М95316,1/122182822159810018922438
ДТГ316-95(100)А316М100235103105194229
ДТГ387-105(110, 115)А387М105386,6/1230531824010811020323849
ДТГ387-105(110, 115)А387М110250113115208243
ДТГ387-105(110, 115)А387М115260118120213248
