ИБП-12-3

ИБП-12-3

«ИБП-12-3» предназначен для питания электронных устройств охранно-пожарной сигнализации стабилизированным напряжением постоянного тока.

Особенности

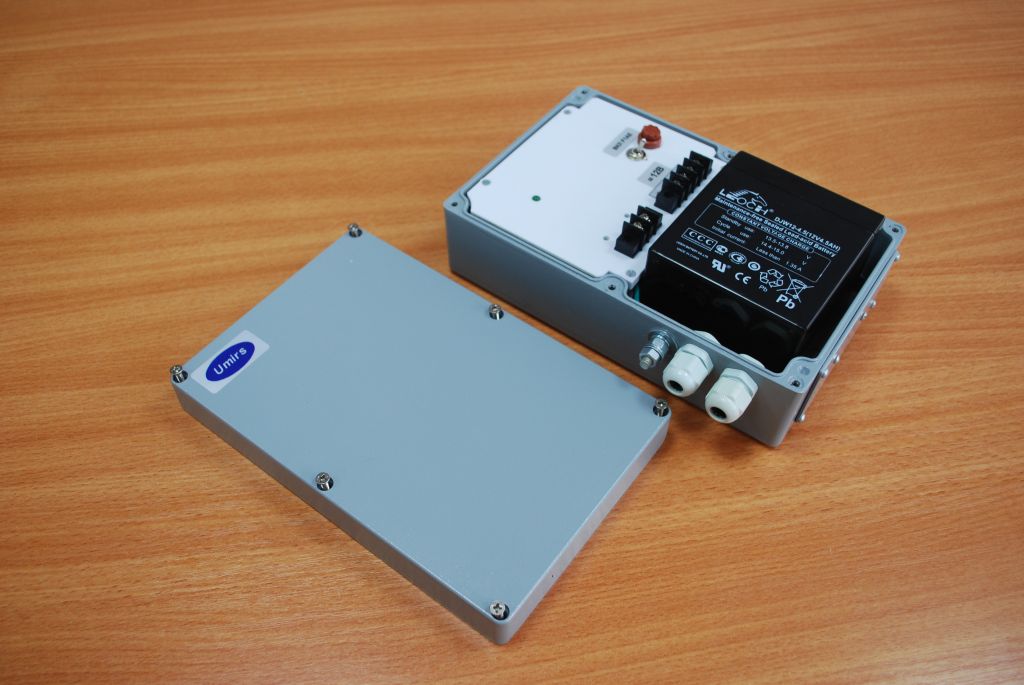

ИБП выполнен в пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе. ИБП рассчитан на круглосуточную работу при температуре окружающей среды от минус 50 до 50 С и относительной влажности воздуха до 100 % при температуре 25 С.

ИБП имеет 2 ввода кабельных для подключения кабелей диаметром до 9 мм.

Питание ИБП осуществляется от сети переменного тока напряжением 220В частотой 50 Гц.

ИБП по требованиям безопасности соответствует классу II по ГОСТ Р МЭК 60065-2002.

ИБП обеспечивает:

  • питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети (режим «Основной»);
  • оптимальный заряд аккумуляторной батареи (далее – АКБ) при наличии напряжения в электрической сети;
  • автоматический переход на резервное питание от встроенной АКБ (режим «Резервный») при отключении электрической сети;
  • резервное питание нагрузки постоянным напряжением.
Наименование параметраЗначение параметра
Постоянное выходное напряжение, ВРежим «основной» 13,5÷14,2
Режим «резервный» 9,5÷13,5
Номинальный ток нагрузки, А0,5
Максимальный ток нагрузки в режиме «основной», не более, А0,5
Максимальный ток нагрузки в режиме «резервный», не более, А0,5
Величина напряжения пульсации при номинальном токе нагрузки, не более, мВ100
Напряжение питающей сети220 В, 50±1Гц,
с пределами от 187 В до 242 В
Ток, потребляемый от сети, не более, А0,1
Габаритные размеры без КМЧ, не более, мм175х230х80
Масса ИБП с АБ, не более, кг3,5

РЭ ИБП-12-3 (pdf, 400КБ)

РЭ ИБП-12-3-01 (pdf, 400КБ)
