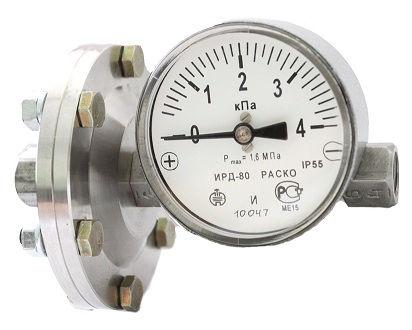

Индикатор разности давлений ИРД-80 «РАСКО»

Индикатор разности давлений ИРД-80 «РАСКО»

Описание

Индикатор разности давлений ИРД-80 «РАСКО» предназначен для контроля перепада давления на узлах очистки (фильтрах), струевыпрямителях и других устройствах газового оборудования.

Применяется для информирования обслуживающего персонала о необходимости проведения технического обслуживания вышеприведенных устройств при превышении допустимого перепада давления.

Основные технические характеристики

Верхний предел показаний перепада давления, кПа2,5; 4; 6; 10; 16; 25; 40
Предел допускаемой основной погрешности, %± 4
Предельно допускаемое рабочее избыточное давление, МПа1; 1,6
Индикатор работоспособен при:
температуре окружающей среды от минус 40 0С до плюс 70 0С и относительной влажности до 98% при температуре 250С
Степень защитыIP55
Масса, кг, не более0,8



Габаритные и присоединительные размеры индикатора разности давления ИРД-80

Габаритные и присоединительные размеры
индикатора разности давления ИРД-80 РАСКО

Оформление заказа

При заказе необходимо указать:

1.Наименование

2.Условное обозначение

3.Верхний предел показаний перепада давления

4.Предельно допускаемое рабочее давление

5.Обозначение ТУ

Пример заказа

Индикатор разности давлений ИРД-80 «РАСКО» с верхним пределом показаний перепада давления 2,5 кПа, предельным рабочим давлением 1 МПа:
«Индикатор ИРД-80 «РАСКО» — 2,5 кПа-1МПа ТУ4212-135-00227471-2009».
