ИПП-07еa «Гелиос — 3 ИК» Д1 — Извещатель пламени пожарный взрывозащищенный адресный (протокол “Дозор-07а”)

ИПП-07еa «Гелиос - 3 ИК» Д1 - Извещатель пламени пожарный взрывозащищенный адресный (протокол “Дозор-07а”)

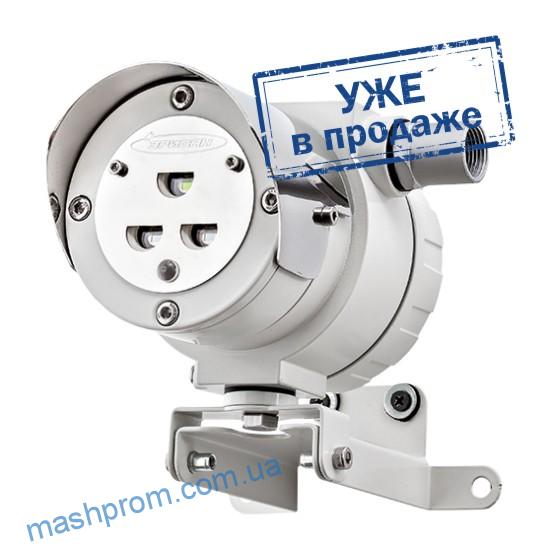

ИПП-07еа-330-1 «Гелиос — 3 ИК» Д1 — Извещатель пламени пожарный взрывозащищенный многодиапазонный адресный (протокол «Дозор-07а») предназначен для обнаружения загорания различных веществ по электромагнитному излучению пламени в ИК диапазоне (наличие трёх приемников инфракрасного излучения)

Извещатель пламени взрывозащищенный многодиапазонный адресный предназначен для выдачи аварийной сигнализации на приемно-контрольным прибор “Дозор” или аналогичный с поддержкой протокола “Дозор-07а” при обнаружении в поле зрения извещателя возгорания материалов, сопровождающихся появлением открытого пламени. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств

ВНИМАНИЕ!  Все извещатели соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде «Сброс» от ППКП.

Отличительные особенности:

  • постоянное самотестирование встроенным источником тестового излучения
  • возможность работы в жестких климатических условиях от -60°С до +55°С
  • возможность точной настройки чувствительности одновременно по всем каналам извещателя непосредственно на объекте
  • извещатель поддерживает работу по протоколу “Дозор-07а”
  • наличие двух реле («сухие контакты»), подключение в шлейф ПС, как на размыкание цепи, так и на замыкание
  • автоматический подогрев оптики
  • возможность проверки извещателя во взрывоопасной зоне без демонтажа, для этого используйте взрывозащищенный тестовый фонарь

Конструкция:

  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава
  • кронштейн и козырек в комплекте
  • увеличенное пространство для коммутации

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP66 и IР67
  • угол обзора 90°
  • дальность обнаружения тестовых очагов ТП-5, ТП-6  не менее 25 метров
  • работа при фоновом освещении 6500 лк
  • контролирует в трех диапозонах инфракрасного (ИК) излучения
  • содержит двухцветный (зеленый/красный) светодиодный индикатор режимов работы

Технические характеристики

маркировка взрывозащиты
1Ex d IIC T6 Gb
напряжение питания, В
8-28
ток, потребляемый извещателем при питании 24 В, не более, мА
в дежурном режиме:  20
в режиме срабатывания: 20
во всех режимах при опросе: 20
при включенном подогреве: 200
условия эксплуатации, °С
с подогревом: от -60 до +55
без подогрева: от -40 до +55
cтепень защиты оболочкиIP66 и IP67
угол обзора извещателя составляет не менее, °90°
дальность обнаружения тестовых очагов ТП-5, ТП-6,  м, не менее25
поддержка протокола«Дозор-07а»
Время срабатывания, не более, с
10
габаритные размеры (с козырьком, без кронштейна и кабельных вводов), не более, мм
146х105х110
масса, не более, кг
1,6
срок службы, не менее, лет
10
гарантийный срок, лет
5
Чувствительность извещателя ИПП-07е-330-1 «Гелиос- 3 ИК» Д1
Изменение расстояния, при котором обеспечивается устойчивое срабатывание от воздействия излучения при изменении направления оптической оси в телесном угле α к направлению на источник излучения
±15°
±30°
±45°
100%96%
86%
71

Паспорт ИПП-07еа-Д1 «Гелиос»
