Универсальный ИПС
Идеально для глаз — пульсации светового потока ~0,1%
Оказывает прямое влияние на электробезопасность светильника: гальваническая изоляция
и соответствие стандартам по электромагнитной совместимости
Оказывает прямое влияние на повышение энергоэффективности светильника: КПД ~ 90%;
PF ~ 0,98; соответствие стандартам по гармоникам сетевого тока
Условия эксплуатации: — 40°С + 50°С окружающей среды; предельный диапазон эксплуатации от -60°С до +65°С
7 этапов контроля качества при производстве: от подбора высококачественных комплектующих до проверки непрерывной работоспособности в течение 12 часов
Ресурс работы ~ 60 000 часов
Гарантия 3 года (в версии CE 5 лет). Качество подтверждено декларацией Таможенного Союза о соответствии и/или Сертификатом CE
В Базовую версию включено: Корректор мощности + Гальваническая изоляция + Пульсации не более 1% + Соответствие ЭМС в диапазоне от 9 кГц до 30 МГц + Защита от КЗ и ХХ
| ВЕРСИЯ | ВИД ИПС | ||||||
| ТИП A IP20 | |||||||
| |||||||
| Базовая версия |
| ||||||
| Базовая версия + поддержка диммирования PWM (ШИМ); 1-10В; Резистор |
| ||||||
| Базовая версия + улучшенная ЭМС в диапазоне 30 — 300 МГц_40 |
| ||||||
| Базовая версия + дежурный режим |
| ||||||
| Базовая версия + Защита от 380В |
| ||||||
| Базовая версия + соответствие нормам СЕ |
| ||||||
Технические характеристики
| Модель\Спецификация | ИПС50-300Т IP20 | ИПС50-350Т IP20 | ИПС50-350ТД (240-390) IP20 | |
| Выходные параметры | Выходной ток | 0,30 А ±5% | 0,35 А ±5% | 0,24 — 0,39 А±5% с шагом 10 мА |
| Допустимый диапазон выходного напряжения | 50 B-147 B | 50 В — 140 В | ||
| Пульсации выходного тока | <3 мА | |||
| Пульсации светового потока светильника | <1% | |||
| Время включения | 1,4 с | |||
| Максимальная выходная мощность | 44,1 Вт | 50 Вт | ||
| Входные параметры | Максимально потребляемая из сети мощность | 49 Вт | 56 Вт | |
| Напряжение питания | 176B — 264B AC / 250 B — 370 В DC | |||
| Предельный диапазон напряжения питания 1 | 150 B — 280 B AC / 250 B M- 394 B DC | |||
| Активный корректор мощности | есть | |||
| Частота напряжения питания | 45 Гц — 65 Гц | |||
| Коэффициент мощности 2 | ~ 0,98 | |||
| КПД 2 | ~ 89% | |||
| Потребляемый ток | 0,22 А | 0,26 А | 0,26 А | |
| Пусковой ток | 0,53 A max | |||
| Ток утечки | <0,7 мА | |||
| Электромагнитная совместимость (радиопомехи) | Соответствует стандартам: СТБ ЕН 55015-2006, ГОСТ Р 51317.3.2-2006, СТБ IEC 61000-3-3-2011 СТБ IEC 61547-2011; LVS EN 55015:2013, LVS EN 61547:2010, LVS EN 61000-3-2:2006+A2:2009 | |||
| Защита | Защита от холостого хода | есть, восстанавливается автоматически | ||
| Превышение выходного напряжения, восстанавливается автоматически | > 150 B | > 145 B | > 145 B | |
| Защита от короткого замыкания | есть, восстанавливается автоматически | |||
| Условия эксплуатации | Температура окружающей среды | от -40°C до +50°С | ||
| Влажность | < 95%, без конденсата | |||
| Вибрационные нагрузки, не более | 0,5-35 Гц, 5м/с2, 30 мин | |||
| Тип подключения | быстрозажимные разъемные клеммные колодки | |||
| Безопасность | Гальваническая изоляция | есть | ||
| Пробивное напряжение (вход-выход); (вход-земля); (выход-земля) | > 1,5 кВ АС | |||
| Сопротивление изоляции (между токовыведущими частями и корпусом) | > 200 МОм | |||
| Стандарты по общим требованиям и безопасности | Соответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001 | |||

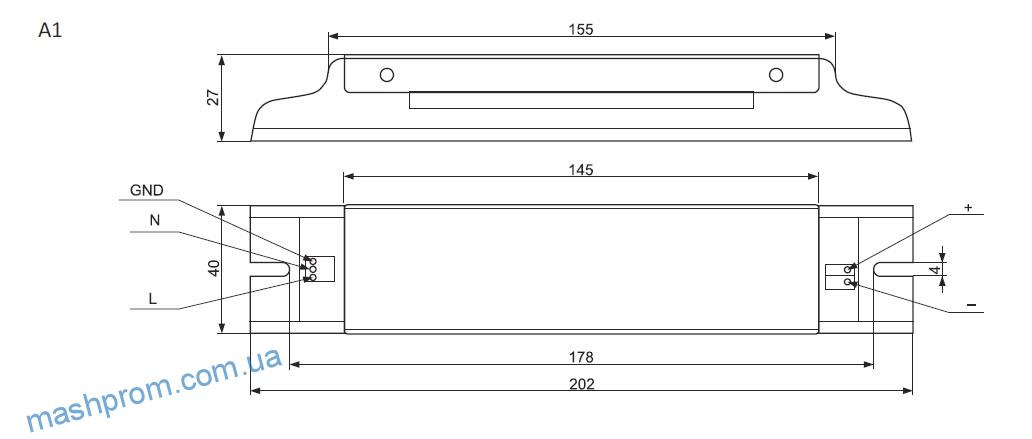

| Габариты | Размеры ИПС (ДхШхВ), мм | 202х40х28(Тип А) | ||
| Упаковка (коробка, ДхШхВ), мм | 205x210x296 | |||
| Вес, объем | 0,202 кг/шт; 10,3 кг/0,012 м3 — коробка (50 шт. в коробке) | |||
| Прочее | Условия хранения | от -60°С до +85°С | ||
| Расчетное время работы на отказ | 60000 ч | |||
| Гарантия завода-изготовителя | 3 года со дня ввода в эксплуатацию изделия, но не >4 лет с даты поставки | |||
Все параметры измерены при напряжении питания 220В AC и номинальной нагрузке при 25° С окружающей среды.
- диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обеспечивается работоспособность

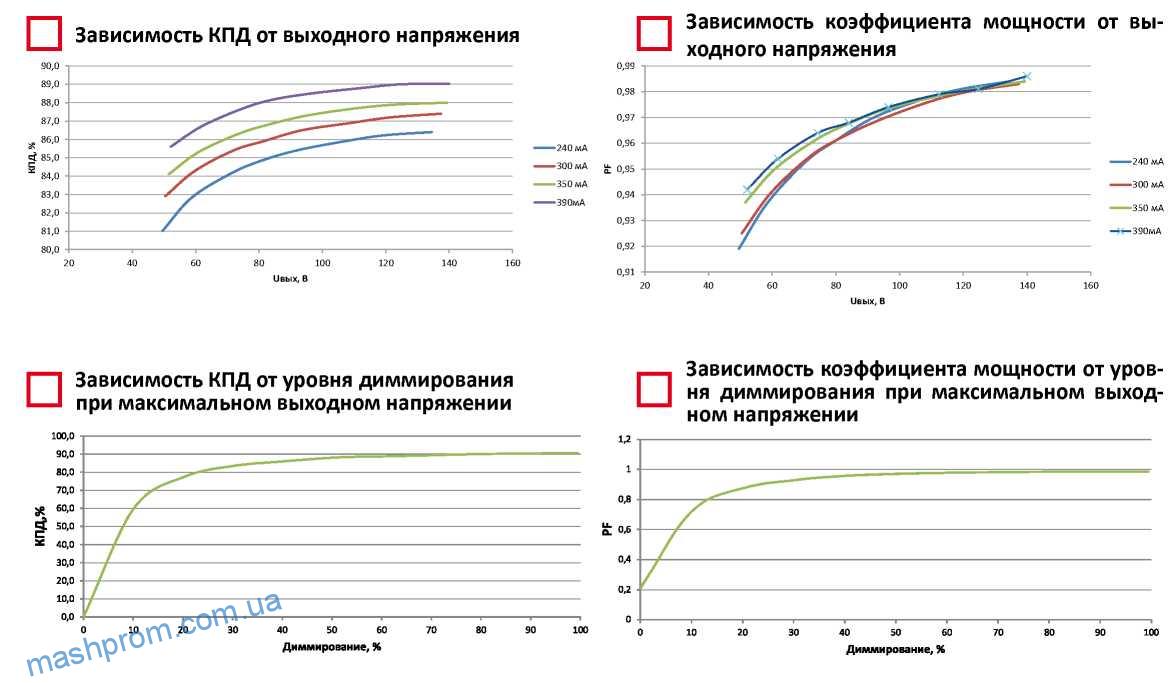

- смотри график
При входном напряжении ниже допустимого характеристики драйвера могут изменяться.
Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) в сборе. Производители, которые будут использовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные изменения в значениях ЭМС
