ИП101-07a-RS — Извещатель пожарный тепловой взрывозащищенный программируемый адресный

ИП101-07a-RS - Извещатель пожарный тепловой взрывозащищенный программируемый адресный

Извещатель пожарный тепловой взрывозащищенный программируемый ИП101-07а-RS (извещатель адресный с поддержкой протокола Modbus RTU) применяется в системах пожарной сигнализации или автоматизированных системах управления технологическими процессами.

Извещатели пожарные взрывозащищенные применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

ВНИМАНИЕ!  Все извещатели соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде «Сброс» от ППКП.

Отличительные особенности:

  • применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
  • извещатель обеспечивает измерение температуры контролируемой среды в диапазоне от минус 50°С до 130°С
  • подключение в адресные системы пожарной сигнализации (по протоколу Modbus RTU)
  • извещатель работает по протоколу Modbus RTU с возможностью считывать информацию:
  1. Температура с точностью до 0,1 градуса
  2. Температура с точностью до 1 градуса
  3. Предупредительнй порог
  4. Аварийный порог
  5. контроля диферинциального канала
  6. контроля максимального канала
  7. Измеренная скорость нарастания температуры

Конструкция:

  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • чувствительный элемент выполнен из нержавеющей стали И1
  • неокисляющиеся пружинные клеммы WAGO
  • конструктивно извещатель ИП101-07a-RS выпускается в следующих исполнениях:
    И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки (по умолчанию);

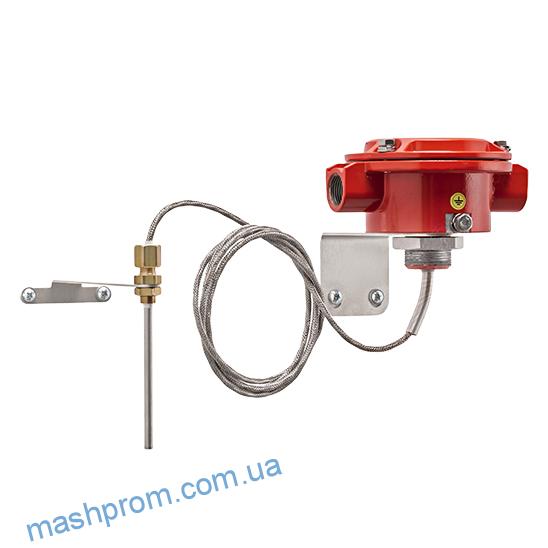

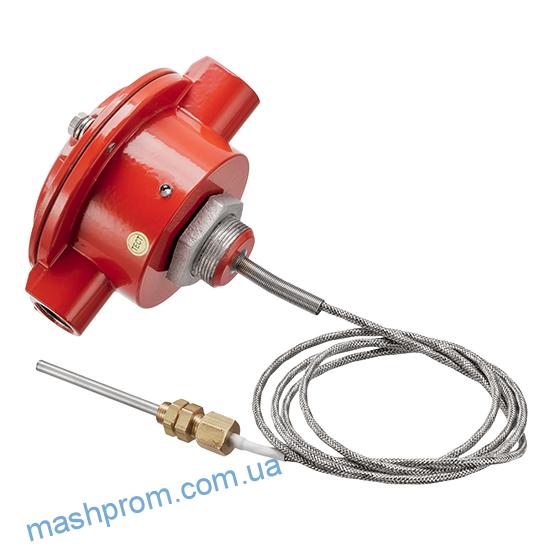

    И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).

Ключевые характеристики:

  • предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • световая индикация при срабатывании

Извещатель ИП101-07a-RS внесен в номенклатурный Справочник МТР ОАО «Газпром».

Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ

Имеет свидетельство о типовом одобрении Российского Речного Регистра

Технические характеристики

маркировка взрывозащиты для взрывоопасных газовых сред
1Ех db [ia Ga] IIC T4/T5/T6 X
маркировка взрывозащиты для взрывоопасных пылевых средEx tb [ia Da] IIIC T85/100/135°C Db X
маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред0Ex ia IIC Т4/Т5/Т6 Ga Х
маркировка взрывозащиты выносного ч/э взрывоопасных пылевых средEx ia IIIC T85/100/135°C Da X
температурный класс настройки извещателя
А1, A2, A3, B, C, D, E
температура срабатывания, °С
54-130
напряжение питания, В
8-28
максимальный потребляемый ток в дежурном режиме (без опроса), мА
5
максимальный потребляемый ток в режиме срабатывания (без опроса), мА10
максимальный потребляемый ток во всех режимах при опросе, мА20
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от — 60 до + 115
Т5 от — 60 до + 100
Т6 от — 60 до + 85
габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм
128х104х81
длина трубки чувствительного элемента (стандартное исполнение — И1), мм200±2
длина выносного чувствительного элемента (по заказу — И2), мот 1,5 до 30
масса, не более, кг
1,1
срок службы, не менее, лет
10
гарантийный срок, лет
5



ТУ 4371–008–43082497–05–05

Паспорт ИП101-07a-RS
