Адресное Устройство Дистанционного Пуска взрывозащищенное ИП535-07еа “ПУСК” (УДП) с протоколом «Дозор-07а»

Адресное Устройство Дистанционного Пуска взрывозащищенное ИП535-07еа “ПУСК” (УДП) с протоколом "Дозор-07а"

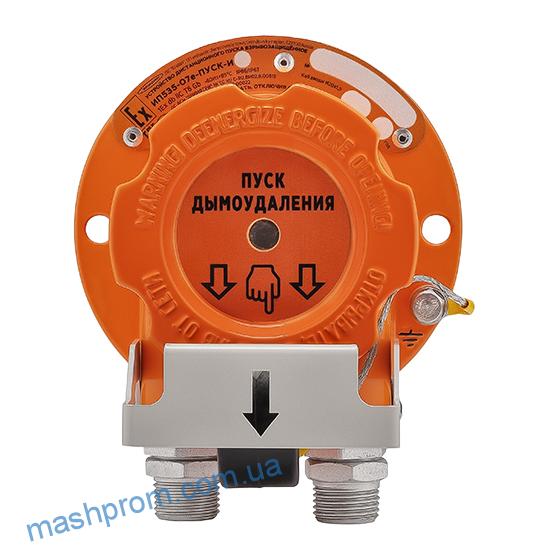

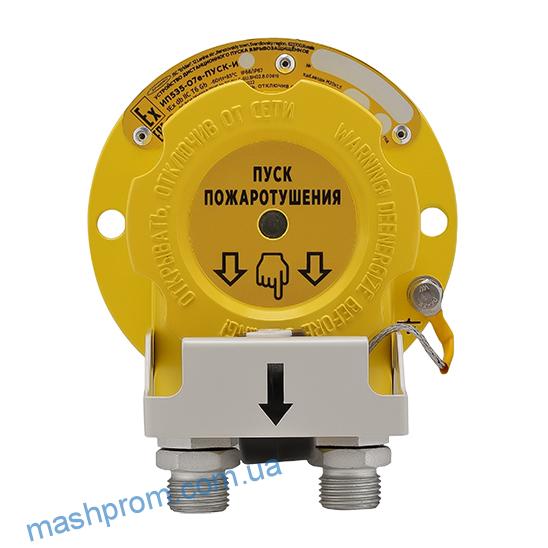

Адресное Устройство Дистанционного Пуска взрывозащищенное ИП535-07еа “ПУСК” (УДП) с протоколом «Дозор-07а» используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Подключаться только в адресный шлейф пожарной сигнализации «Диалог-Ех» под управлением приемно-контрольного прибора «Дозор-1А»

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Отличительные особенности УДП ИП535-07еа «ПУСК»:

  • уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • активация УДП производится двумя действиями
  • «антивандальная» конструкция корпуса
  • приводной элемент — магнитоуправляемый, виброустойчивый и ударопрочный
  • используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
  • подключаться только в адресный шлейф пожарной сигнализации «Диалог-Ех»
  • питается от двухпроводного адресного шлейфа
  • введена функция квитирования (подтверждение срабатывания пультом)

Принцип работы:

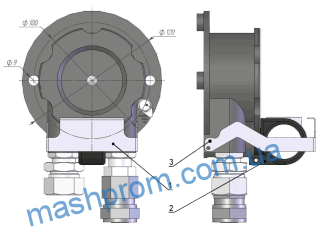

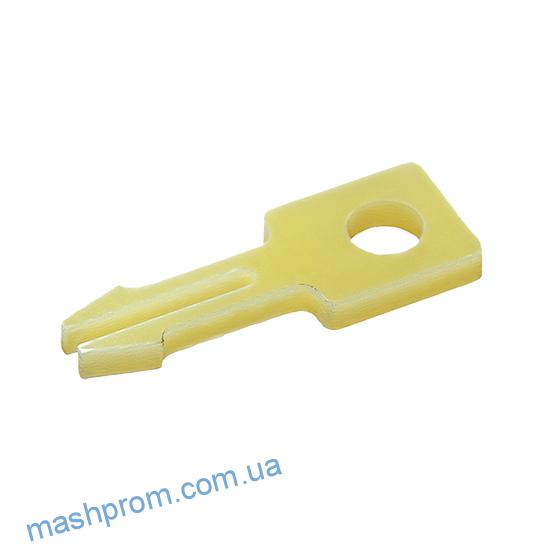

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). Для востановления дежурного режима необходимо вернуть приводной элемент (2) в исходное положение и сбросить сигнал тревоги на приемно-контрольном пульте и устройство вновь начинает работать в дежурном режиме. Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

ВНИМАНИЕ! Данный принцип работы патентуется  (патентная заявка в Роспатент 27.07.2015 года).

Конструкция:

  • приводной элемент конструктивно отделен от корпуса
  • приводной элемент — магнитоуправляемый, виброустойчивый и ударопрочный
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ

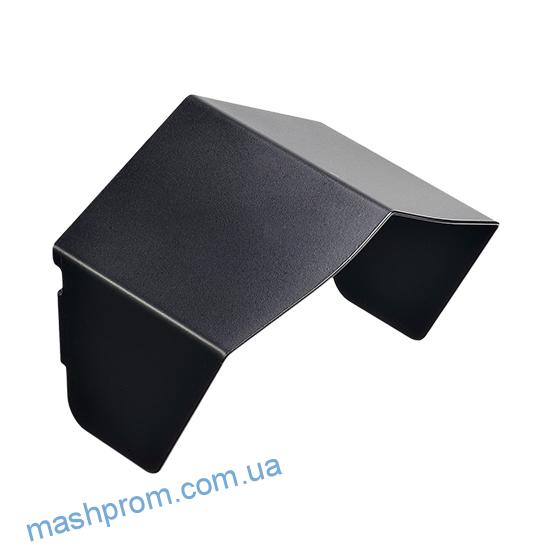

  • НОВИНКА! Появилась новая опция — козырек (по заказу, в стандартный комплект не входит)

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • возможность многократного использования
  • для постоянного контроля шлейфа и индикации дежурного режима и режима «ПОЖАР» установлены светодиоды

Извещатель ИП535-07eа внесен в номенклатурный Справочник МТР ОАО «Газпром»

Технические характеристики

маркировка взрывозащиты
1Ех db IIC T6 Gb / Ex tb IIIС Т85°C Db
пылевлагонепроницаемостьIP66 / IP67
напряжение питания от адресного шлейфа, В15-39
максимальный потребляемый ток, мА
1,0
условия эксплуатации, °С
от -60 до +85
количество извещателей в адресном шлейфе, не более, шт
255
максимальное время опроса, не более, с
3-5
габаритные размеры, не более, мм
245x135x115
масса, не более, кг
2,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

Паспорт ИП535-07еа
