Корпус взрывозащищённый универсальный КВУ-05

Корпус взрывозащищённый универсальный КВУ-05

Назначение

Корпус взрывозащищенный универсальный КВУ-05 предназначен для размещения клеммных колодок и других элементов средств автоматики и измерительной техники в случае необходимости монтажа их во взрывоопасных зонах помещений и наружных установок, в том числе опасных по газу или пыли.

Технические характеристики

  • Габаритные размеры представлены в таблице 1.
  • Внутренний полезный объем представлен в таблице 1.
  • Толщина стенки для установки кабельных вводов и других Eх-компонентов – не менее 10 мм.
  • Масса легких сплавов в материалах, используемых для изготовления оболочек – не более 7,5 % (в сумме).
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 66 по ГОСТ 14254-96.
  • Масса представлена в таблице 1.

kvu05_2im

КВУ-05-03

kvu05_3im

КВУ-05-01

kvu05_5im

КВУ-05-04

Корпус взрывозащищённый универсальный КВУ-05

КВУ-05

kvu05_4im

КВУ-05-02

Условия эксплуатации

  • Температура окружающего воздуха – от -60 °С до +60 °С.
  • Относительная влажность воздуха – 100% при +40 °С и более низких температурах с конденсацией влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Взрывозащита

Корпус КВУ-05 выполнен во взрывозащищенном исполнении.

  • Уровень взрывозащиты – «взрывобезопасный».
  • Вид взрывозащиты – «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
  • Маркировка взрывозащиты – 1ЕхdIIВT6 Х по ГОСТ Р 51330.0-99.
  • Сертификат соответствия №РОСС RU.ME92.B02812 МОС «Сертиум».

Исполнения

Корпус взрывозащищённый универсальный КВУ-05 выполнен в соответствии с ЦКЛГ.301129.000 ТУ и выпускается в исполнениях, представленных в таблице 1.

Таблица 1. Исполнения корпуса взрывозащищённого универсального КВУ-05
Обозначение исполнения корпусаШифр исполнения корпусаГабаритные размеры, B×L×H, ммВнутренний полезный объем, B1×L1×H1, ммМасса, кг
* В верхней крышке указанных исполнений имеется прозрачное окно из монолитного поликарбоната Novattro ТУ 2246-003-81057157-2008 с размерами 65×84 мм для КВУ-05-05 и 160×213 мм для КВУ-05-07.
ЦКЛГ.301129.000-00КВУ-05188×210×105135×157×632,0
ЦКЛГ.301129.000-01КВУ-05-01188×310×105135×254×634,8
ЦКЛГ.301129.000-02КВУ-05-02117×136×7687×106×511,2
ЦКЛГ.301129.000-03КВУ-05-03460×495×340352×352×19441,0
ЦКЛГ.301129.000-04КВУ-05-04188×210×150135×157×902,5
ЦКЛГ.301129.000-05КВУ-05-05*117×136×7687×106×511,2
ЦКЛГ.301129.000-06КВУ-05-06360×400×220260×260×15523,0
ЦКЛГ.301129.000-07КВУ-05-07*360×400×220260×260×15521,0
  • КВУ-05-01 имеет большую длину, чем КВУ-05.
  • КВУ-05-02 вдвое меньше КВУ-05 и с меньшим числом винтов, крепящих крышку (четыре винта М5).
  • КВУ-05-03 имеет увеличенные размеры для установки габаритного оборудования и средств автоматизации. Крышка КВУ-05-03 крепится 16 винтами М10 и открывается односторонним вращением на петлях. КВУ-05-03 имеет возможность установки внутри корпуса монтажной панели и дополнительных зажимов защитного заземления. Для крепления КВУ-05-03 в его дне выполнены четыре усиленные резьбовые бобышки.
  • КВУ-05-04 выполнен на базе КВУ-05, но с увеличенной глубиной верхней крышки для установки в корпус изделий с высотой до 90 мм.
  • КВУ-05-05 выполнен на базе КВУ-05-02, но с прозрачным окном в верхней крышке.

Материал деталей КВУ-05 определяется при заказе из числа, согласованных с испытательной организацией.

Пример записи обозначения корпуса взрывозащищённого универсального КВУ-05 размером 188×310×105 мм с внутренним полезным объемом 135×157×63 мм при заказе:

Корпус взрывозащищенный универсальный КВУ-05 ЦКЛГ.301129.000-01 ЦКЛГ.301129.000 ТУ

Монтаж

Выполненное резьбовое соединение для монтажа кабельных вводов должно иметь не менее пяти полных неповрежденных ниток присоединительной резьбы при длине ввертывания не менее 8 мм. Шаг резьбы не менее 0,7 мм. Монтаж внутри корпуса осуществляется на DIN-рейку NS-35/7,5 или монтажную панель.

Габаритные и присоединительные размеры взрывозащищенных корпусов КВУ-05 показаны на рисунках 1–5.

kvu05_11im

Рис. 1. Габаритные и присоединительные размеры КВУ-05-03.

kvu05_6im

Рис. 2. Габаритные и присоединительные размеры КВУ-05-06 (КВУ-05-07).

kvu05_8

Рис. 3. Конструкция крышки со стеклом КВУ-05-07.

kvu05_7im

Рис. 4. Габаритные и присоединительные размеры КВУ-05-01.

kvu05_9im

Рис. 5. Габаритные и присоединительные размеры КВУ-05 (КВУ-05-04).

kvu05_10im

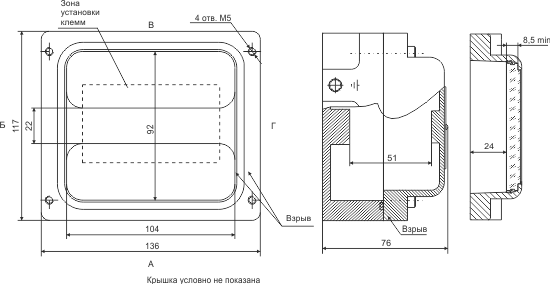

Рис. 6. Габаритные и присоединительные размеры КВУ-05-02 (КВУ-05-05).

Установочные размеры корпусов КВУ-05 приведены на рисунке 7 и в таблице 2.

kvu05_13

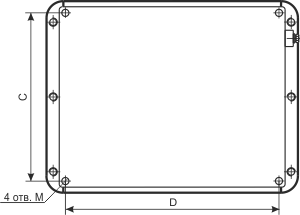

Рис. 7. Установочные размеры КВУ-05. Вид снизу.
Таблица 2. Установочные размеры взрывозащищенных корпусов КВУ-05
Обозначение исполнения корпусаШифр исполнения корпусаС, ммD, ммКрепежные отверстияДиаметр болта заземления
ЦКЛГ.301129.000-00КВУ-05159157М6×12М4
ЦКЛГ.301129.000-01КВУ-05-01160259М8×12М4
ЦКЛГ.301129.000-02КВУ-05-0299103М6×6М4
ЦКЛГ.301129.000-03КВУ-05-03300300М16×20М8
ЦКЛГ.301129.000-04КВУ-05-04159157М6×12М4
ЦКЛГ.301129.000-05КВУ-05-0599103М6×6М4
ЦКЛГ.301129.000-06КВУ-05-06225225М16×20М8
ЦКЛГ.301129.000-07
