Коробка клеммная взрывозащищенная ККВ

Коробка клеммная взрывозащищенная ККВ

Назначение

Коробка клеммная взрывозащищенная типа ККВ предназначена для размещения клеммных колодок в случае необходимости монтажа их во взрывоопасных зонах помещений и наружных установок, в том числе опасных по газу или пыли.

Технические характеристики

  • Габаритные размеры и масса представлены в таблице 2.
  • Характеристики клемм представлены в таблице 3.
  • Характеристики кабелей представлены в таблицах 4 и 5.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP66 по ГОСТ 14254-96 (МЭК 529-89).

Условия эксплуатации

  • Температура окружающего воздуха – от -60 °С до +60 °С.
  • Относительная влажность воздуха – 95% при +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Коробка клеммная взрывозащищенная ККВ

ККВ-1

kkv_2im

ККВ-1

kkv_4im

ККВ-2

kkv_5im

ККВ-3

kkv_8im

ККВ-4

Взрывозащита

Клеммная коробка ККВ выполнена во взрывозащищенном исполнении, соответствует техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).

  • Уровень взрывозащиты – «взрывобезопасный».
  • Вид взрывозащиты – «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
  • Маркировка взрывозащиты – 1ExdIIBT4 по ГОСТ Р 51330.0-99.
  • Сертификат соответствия НФ МОС «Сертиум» № TC RU C-RU.ME92.B.00012 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.

Взрывозащищенное исполнение ККВ обеспечивают:

  1. Корпус взрывозащищенный универсальный типа КВУ-05 ЦКЛГ.301129.000 ТУ,
    Сертификат соответствия № РОСС RU.ME92.B02812 МОС «Сертиум».
  2. Взрывозащищенные кабельные вводы КВВ ЦКЛГ.687151.000 ТУ,
    Сертификат соответствия № РОСС RU.МЕ92.В02690 МОС «Сертиум».
    Разрешение № РРС 00-36707 на применение Федеральной службы по экологическому, техно­ло­ги­чес­кому и атомному надзору РФ.
  3. Ex-клеммы UK 2,5 N, UK 5 N, MBKKB 2,5, UKK 5, USLKG 2,5 N, UDK 3, UK 16 N, UK 6 N, UDK 4, UKK 3.
  4. Заземляющие контакты USLKG 2,5 N с маркировкой EExeIIT6 фирмы PHOENIX CONTACT.

Исполнения

Коробка клеммная взрывозащищенная ККВ выполнена в соответствии с ЦКЛГ.685631.000 ТУ и выпускается в исполнениях, приведенных в таблице 1.

Таблица 1. Исполнения коробки клеммной взрывозащищенной ККВ
Обозначение исполнения коробкиШифр исполнения коробкиШифр исполнения корпусаМаксимальное количество кабельных вводов на одной сторонеКонструктивные особенности
Примечания.

  1. Исполнения клеммной коробки ККВ отличаются количеством, расположением и типом кабельных вводов КВВ, типом корпуса КВУ-05, количеством и типом клемм.
  2. Ограничения по количеству кабельных вводов справедливо для присоединительной резьбы М12, М16 и М20, в остальных случаях количество устанавливаемых вводов согласовывается дополнительно.
ЦКЛГ.685631.000-00ККВ-1КВУ-05А, В — 4DIN-рейка типа NS-35/7,5
ЦКЛГ.685631.000-01ККВ-2КВУ-05-01А, В — 6; Б, Г — 3DIN-рейка типа NS-35/7,5
ЦКЛГ.685631.000-02ККВ-3КВУ-05-01А, В — 2DIN-рейка типа NS-35/7,5
ЦКЛГ.685631.000-03ККВ-4КВУ-05-03А, Б, В, Г — 25Монтажная панель
ЦКЛГ.685631.000-04ККВ-5КВУ-05-06А, Б, В, Г — 10Монтажная панель или DIN-рейка типа NS-35/7,5

Габаритные размеры и масса исполнений ККВ представлены в таблице 2.

Таблица 2. Габаритные размеры и масса ККВ
Шифр исполнения коробкиГабаритные размеры, B×L×H, ммГабаритные размеры с кабельными вводами, B1×L1×H1, ммМасса, кг
ККВ-1188×210×105350×210×1052,5
ККВ-2188×310×105350×440×1055,8
ККВ-3117×136×76270×136×761,5
ККВ-4460×495×340620×620×34043,0
ККВ-5360×400×225465×465×22525,0

Обозначения исполнений по типу клемм приведены в таблице 3.

Таблица 3. Исполнения по типу клемм
Код исполнения клеммыТип клеммыСечение жил присоединяемого кабеля, мм2Максимальное подводимое напряжение, ВМаксимальный ток на один контакт, АМаксимальное количество клемм (ККВ-3/ККВ-1/ККВ-2)Примечание
Примечания.

  1. Тип установленных клемм может отличаться от указанных в таблице 3 клемм фирмы PHOENIX CONTACT, в этом случае тип клемм и параметры подключаемого кабеля уточняются при заказе.
  2. Вариант установки и тип установленных клемм для ККВ-4 оговаривается при заказе.
  3. В комплект поставки ККВ могут быть включены дополнительные монтажные элементы, поставляемые фирмой PHOENIX CONTACT для оборудования клемм:
    • концевые панели для организации нескольких групп клемм;
    • изолирующая панель для выполнения повышенной электроизоляции между соседними клеммами в составе одной группы для клемм UK);
    • замыкающие контакты на 2, 3 и 10 позиций;
    • замыкающие контакты для организации электрической связи между разнесенными клеммами.
  4. При установке дополнительных концевых и изолирующих панелей общее число установленных клемм будет меньше указанного в таблице 3.
1UK 2,5 N0,2—2,55502217/28/40
2UK 5 N0,2—4,06903212/25/33
3MBKKB 2,50,2—2,52752217/28/40Контакты в двух уровнях
4UKK 50,2—4,05003212/25/33Контакты в двух уровнях
5USLKG 2,5 N0,2—2,517/28/40Заземляющий контакт
6UDK 30,2-4,05003217/28/40Контакты дублированы
7UK 16 N0,4—16,0690578/12/17
8UK 6 N0,2—6,06904312/18/26
9UKK 30,2—4,05003217/28/40Контакты в двух уровнях
AUDK 40,2—4,06303212/25/33Контакты дублированы

Обозначения исполнений по типу кабельных вводов КВВ приведены в таблице 4. Обозначения исполнений кабельного ввода по диаметру кабеля приведены в таблице 5.

При использовании кабельных вводов типа КВВ-2-1 (см. таблицу 4) кабель вводят внутрь взрывонепроницаемой оболочки ККВ после разделки брони. При заказе выбирают уплотнительное кольцо (значение присоединительной резьбы), исходя из диаметра кабеля после разделки брони. Это необходимо учитывать при выборе кода кабельного ввода по таблице 5.

Таблица 4. Исполнения по типу кабельных вводов
Код исполнения
кабельного ввода
по способу монтажа
Шифр
исполнения
кабельного ввода
Способ монтажа
кабеля
0КВВ-3Без установки
кабельного ввода
(заглушка)
1КВВ-1-1Электромонтаж
кабеля в трубе
2КВВ-2-1Электромонтаж
бронированного кабеля
3КВВ-3-1Электромонтаж
кабеля в металлорукаве
4КВВ-4-1Электромонтаж
кабеля без
дополнительной
оболочки
5КВВ-5-1Электромонтаж
кабеля в металлорукаве
с ПВХ-оболчкой
Таблица 5. Исполнения кабельного ввода
Код исполнения
кабельного ввода
по диаметру кабеля
Минимальный и
максимальный диаметр
уплотняемого кабеля, мм
Обозначение
присоединительной
резьбы
16—8М12×1
28—10М16×1
310—13М20×1
413—16М24×1
516—20М27×1
620—24М33×1
724—28М39×1
828—32М39×1

Шифр исполнения клеммной коробки ККВ при заказе должен формироваться, как показано ниже:

kkv_6

Пример записи обозначения клеммной коробки исполнения ККВ-1 с клеммами UK2,5N (15 шт.), с одним кабельным вводом КВВ-3-1 для монтажа кабеля диаметром 18 мм в металлорукаве на стороне А и двумя кабельными вводами КВВ-2-1 для монтажа бронированного кабеля диаметром 14 мм на стороне В при заказе:

Коробка клеммная ККВ-1-115-А135-В224 ЦКЛГ.685631.000-00 ЦКЛГ.685631.000 ТУ

Пример записи обозначения клеммной коробки исполнения ККВ-2 с клеммами UK5N (27 шт.), с двумя кабельными вводами КВВ-1-1 для монтажа кабеля диаметром 24 мм в трубе на стороне А, двумя кабельными вводами КВВ-2-1 для монтажа бронированного кабеля диаметром 14 мм и двумя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 12 мм в металлорукаве на стороне В при заказе:

Коробка клеммная ККВ-2-227-А217-В(224-234) ЦКЛГ.685631.000-01 ЦКЛГ.685631.000 ТУ

Пример записи обозначения клеммной коробки исполнения ККВ-2 с клеммами UDK3 (32 шт.), с четырьмя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 12 мм в металлорукаве на стороне А, двумя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 9 мм в металлорукаве на стороне Б, шестью кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 9 мм в металлорукаве на стороне В и двумя заглушенными отверстиями М20×1,5 на стороне Г при заказе:

Коробка клеммная ККВ-2-632-А433-Б232-В632-Г203 ЦКЛГ.685631.000-01ЦКЛГ.685631.000 ТУ

Пример записи обозначения клеммной коробки исполнения ККВ-3 с клеммами UK2,5N (10 шт.) и заземляющей клеммой USLKG 2,5N (1 шт.), с одним кабельным вводом КВВ-3-1 для монтажа кабеля диаметром 11 мм в металлорукаве на стороне А и двумя кабельными вводами КВВ-3-1 для монтажа кабеля диаметром 9 мм в металлорукаве на стороне В при заказе:

Коробка клеммная ККВ-3-(110-51)-А133-В232 ЦКЛГ.685631.000-02 ЦКЛГ.685631.000 ТУ

Внимание! При заказе необходимо дополнительно указать тип и размер присоединительной резьбы к трубе для кабельного ввода КВВ-1-1, диаметр по внешней оболочке кабеля и диаметр после разделки брони для КВВ-2-1, условный проход металлорукава для КВВ-3-1б, КВВ-5-1.

Монтаж

Габаритные и присоединительные размеры взрывозащищенных клеммных коробок ККВ показаны на рисунках 1–5.

kkv_9im

Рис. 1. Габаритные и присоединительные размеры ККВ-4

kkv_14im

Рис. 2. Габаритные и присоединительные размеры ККВ-5

kkv_10im

Рис. 3. Габаритные и присоединительные размеры ККВ-2

kkv_11im

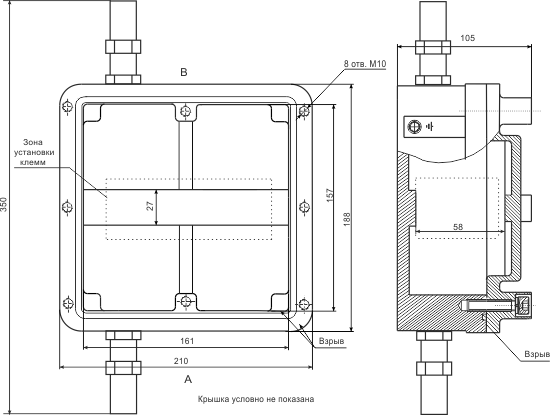

Рис. 4. Габаритные и присоединительные размеры ККВ-1

kkv_12im

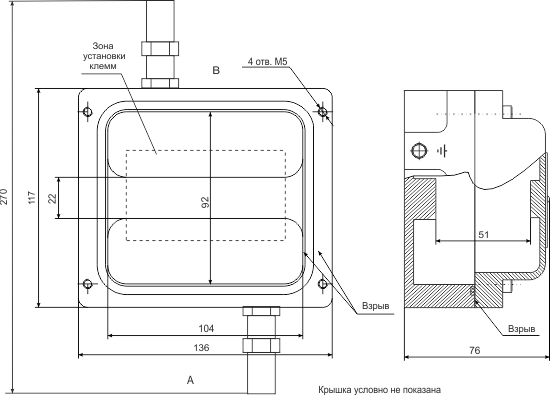

Рис. 5. Габаритные и присоединительные размеры ККВ-3

Установочные размеры взрывозащищенных клеммных коробок ККВ приведены на рисунке 6 и в таблице 6.

kkv_13

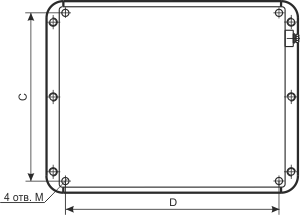

Рис. 6. Установочные размеры ККВ, вид снизу
Таблица 6. Установочные размеры взрывозащищенных клеммных коробок ККВ
Обозначение исполнения корпуса КВУ-05Шифр исполнения коробкиV, см3С, ммD, ммКрепежные отверстияДиаметр болта заземления
ЦКЛГ.301129.000-00ККВ-011042159157М6×12М4
ЦКЛГ.301129.000-01ККВ-021883160259М8×12М4
ЦКЛГ.301129.000-02ККВ-0347199103М6×6М4
ЦКЛГ.301129.000-03ККВ-0424038300300М16×20М8
ЦКЛГ.301129.000-04ККВ-049647225225М16×20М8
