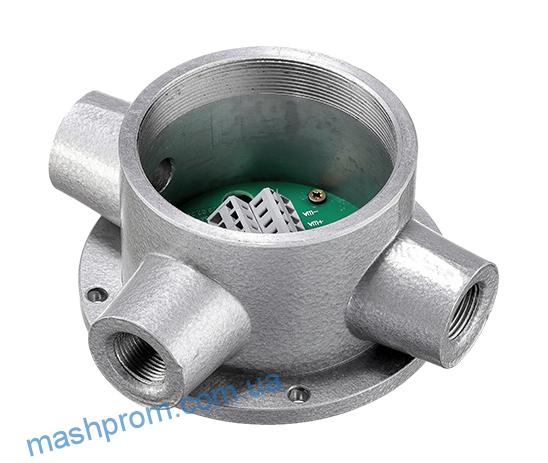

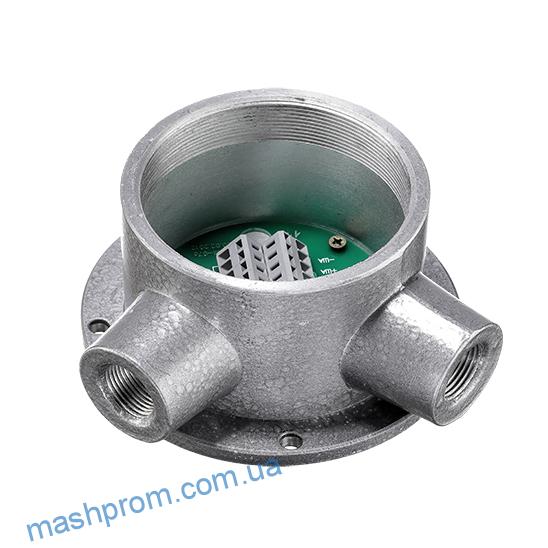

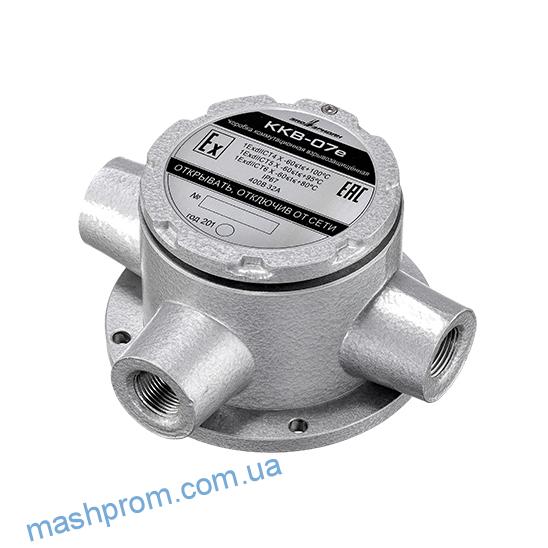

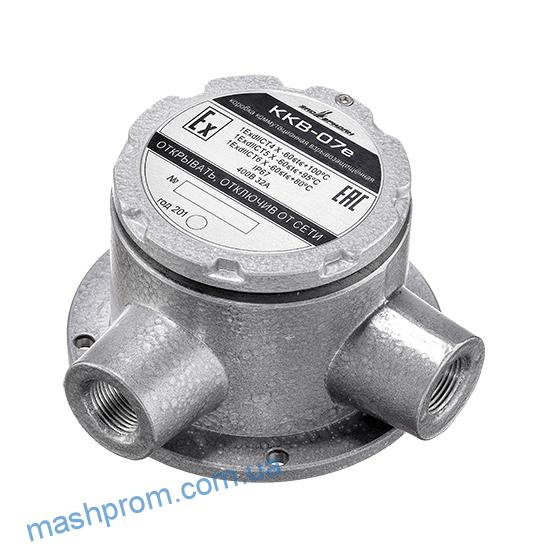

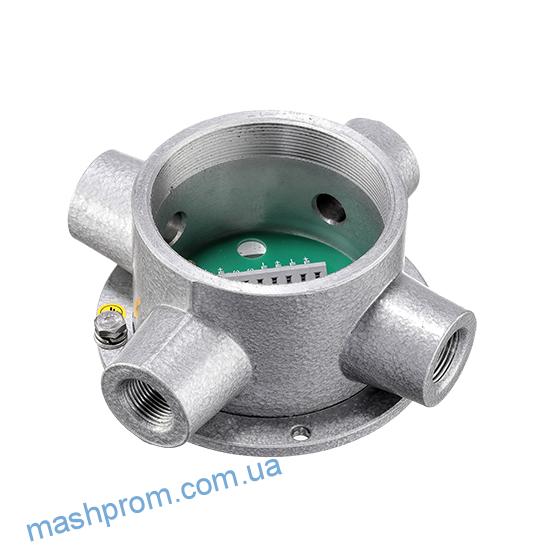

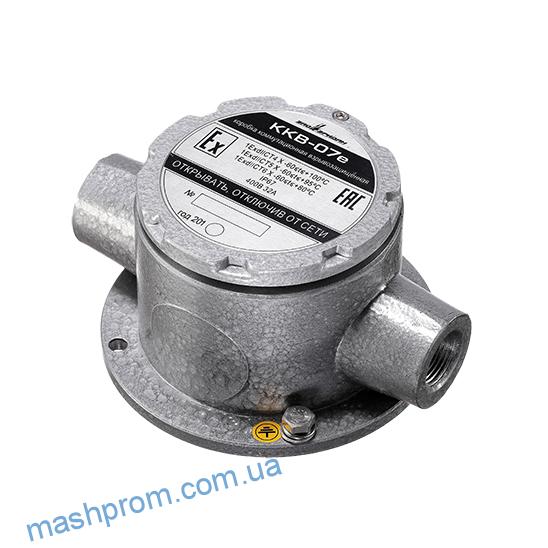

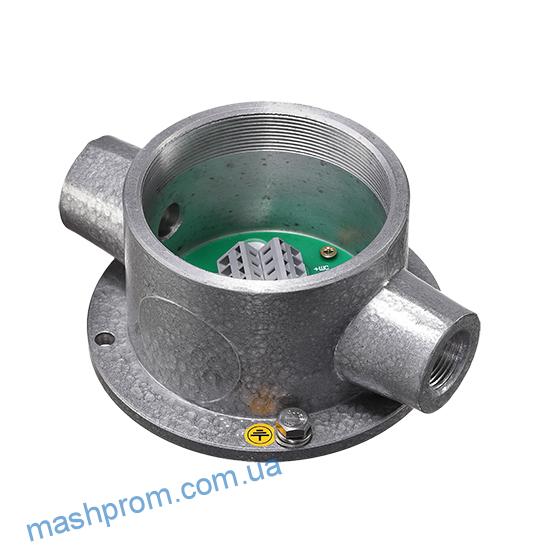

ККВ-07е-А — Коробка коммутационная взрывозащищенная с переходной платой для АМ

ККВ-07е-А - Коробка коммутационная взрывозащищенная с переходной платой для АМ

Взрывобезопасные коробки ККВ-07е-А с переходной платой  предназначена для установки адресных меток, а так же соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Взрывобезопасные коробки выпускаются в следующих вариантах:

  • ККВ-07е-А-П — коробка коммутационная взрывозащищенная проходная;
  • ККВ-07е-А-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-А-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-А-К — коробка коммутационная взрывозащищенная крестовая.

Отличительные особенности:

  • температура эксплуатации от — 60°С до +70°С
  • полезный внутренний объем 200 см³
  • использоваться для взрывозащиты адресных меток помещаемых внутрь

Коробка коммутационная ККВ-07е-А внесена в номенклатурный Справочник МТР ОАО «Газпром»

Размеры коробок

Исполнение коробки
С кабельными вводами
Со штуцерами
L1, мм
L2, мм
L1, мм
L2, мм
ККВ-07е-А-П
250
120
208
120
ККВ-07е-А-У
185
185
164
164
ККВ-07е-А-Т
250
185
208
164
ККВ-07е-А-К
250
250
208
208

Паспорт ККВ-07е
