ККВ-07е-Ех-А-Р1-П — Коробка коммутационная взрывозащищенная проходная

ККВ-07е-Ех-А-Р1-П - Коробка коммутационная взрывозащищенная проходная

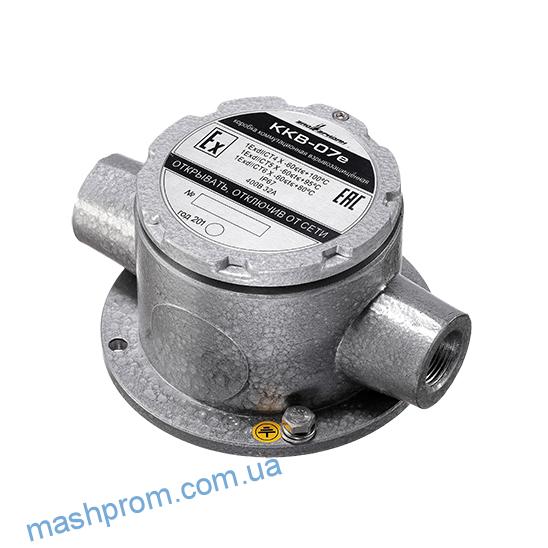

ККВ-07е-Ех-А-Р1-П  — взрывозащищенная коммутационная коробка проходная предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Взрывозащищенные коммутационные коробки ККВ-07е; выпускаются в следующих вариантах:

  • ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
  • ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
  • ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
  • ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;

Отличительные особенности:

  • маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
  • герметичный взрывозащищенный корпус IP67
  • температура эксплуатации от — 60°С до +100°С
  • полезный внутренний объем 200 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь

Полезный внутренний объем

Технические характеристики
Ех-маркировка для взрывоопасных пылевых средEx tb IIIС Т80°C..T100​°C Db Х
Ех-маркировка для взрывоопасных газовых сред1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²
0,08 — 2,5
Коммутируемый ток, А, не более
32
Напряжение, В, не более
400
Температура эксплуатации коробок,°С
от — 60 до + 100
Масса, кг, не более
2,0
Назначенный срок службы, лет, не менее
10
Размеры коробок
Исполнение коробки
С кабельными вводами
Со штуцерами
L1, мм
L2, мм
L1, мм
L2, мм
ККВ-07е-Ех-А-Р1-П
250
120
208
120
ККВ-07е-Ех-А-Р1-У
185
185
164
164
ККВ-07е-Ех-А-Р1-Т
250
185
208
164
ККВ-07е-Ех-А-Р1-К
250
250
208
208
Комплектация коробок
Наименование
Количество на изделие
Примечание
ККВ-07е-Ех-А-Р1-П
ККВ-07е-Ех-А-Р1-У
ККВ-07е-Ех-А-Р1-Т
ККВ-07е-Ех-А-Р1-К
коробка
1
1
1
1

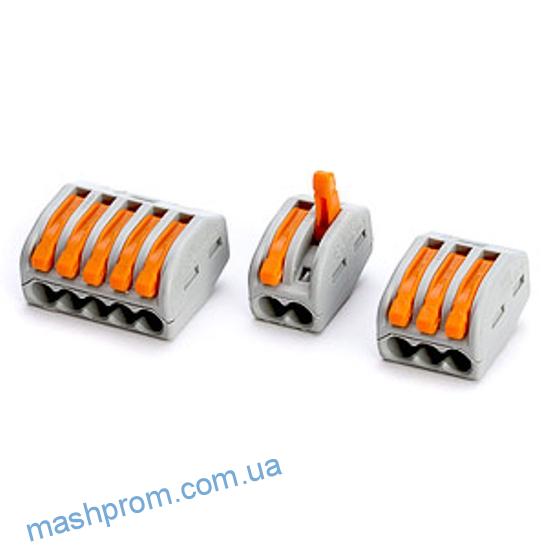

соединительные клеммы WAGO
По заказу
на 2 проводника
5
5
*
*
на 3 проводника
*
*
5
*
на 5 проводников
*
*
*
5
клеммный ключ WAGO
1
1
1
1
для ККВ-07-е-А
кольцо уплотнительное
d8мм для кабелей Ø6-8 мм
d10мм для кабелей Ø8-10 мм
2
2
2
2
3
3
4
4
спец. ключ для крышки
1
1
1
1
На упаковку
ключ шестигранный
1
1
1
1
дюбель, саморез
3
3
3
3
* возможность комплектации оговаривается при заказе
