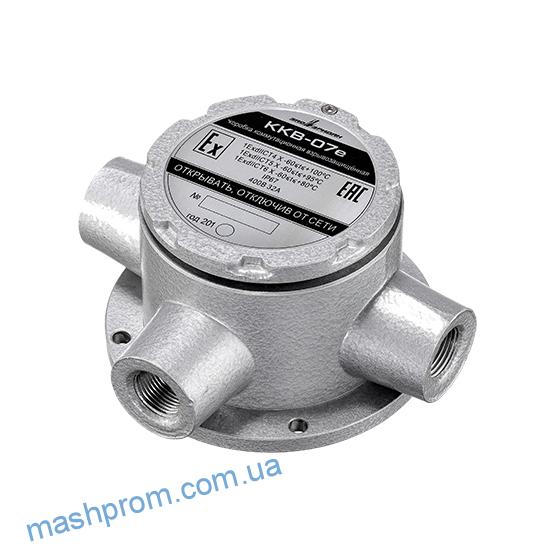

ККВ-07е-Ех-А-Р1-Т коммутационная коробка взрывозащищенная тройниковая предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Коробки взрывозащищенные ККВ-07е-Ех-А-Р1 выпускаются в следующих вариантах:
- ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
- ККВ-07е-Ех-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
- ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
- ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;
Отличительные особенности:
- маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
- герметичный взрывозащищенный корпус IP67;
- температура эксплуатации от — 60°С до +100°С;
- полезный внутренний объем 200 см³
- может использоваться для взрывозащиты адресных меток помещаемых внутрь.

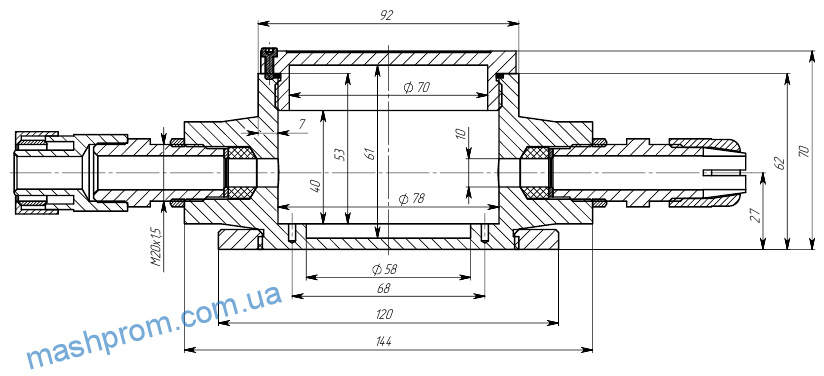

Полезный внутренний объем
Технические характеристики
| Ех-маркировка для взрывоопасных пылевых сред | Ex tb IIIС Т80°C..T100°C Db Х |
| Ех-маркировка для взрывоопасных газовых сред | 1Еx db IIC T4..Т6 Gb X |
Сечение зажимаемых проводов, мм² | 0,08 — 2,5 |
Коммутируемый ток, А, не более | 32 |
Напряжение, В, не более | 400 |
Температура эксплуатации коробок,°С | от — 60 до + 100 |
Масса, кг, не более | 2,0 |
Назначенный срок службы, лет, не менее | 10 |
Размеры коробок
Исполнение коробки | С кабельными вводами | Со штуцерами | ||
L1, мм | L2, мм | L1, мм | L2, мм | |
ККВ-07е-Ех-А-Р1-П | 250 | 120 | 208 | 120 |
ККВ-07е-Ех-А-Р1-У | 185 | 185 | 164 | 164 |
ККВ-07е-Ех-А-Р1-Т | 250 | 185 | 208 | 164 |
ККВ-07е-Ех-А-Р1-К | 250 | 250 | 208 | 208 |
Комплектация коробок
Наименование | Количество на изделие | Примечание | |||
ККВ-07е-Ех-А-Р1-П | ККВ-07е-Ех-А-Р1-У | КККВ-07е-Ех-А-Р1-Т | ККВ-07е-Ех-А-Р1-К | ||
коробка | 1 | 1 | 1 | 1 | |
соединительные клеммы WAGO | По заказу (не для ККВ-07-е-А) | ||||
на 2 проводника | 5 | 5 | * | * | |
на 3 проводника | * | * | 5 | * | |
на 5 проводников | * | * | * | 5 | |
клеммный ключ WAGO | 1 | 1 | 1 | 1 | для ККВ-07-е-А |
кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм | 2 2 | 2 2 | 3 3 | 4 4 | |
спец. ключ для крышки | 1 | 1 | 1 | 1 | На упаковку |
ключ шестигранный | 1 | 1 | 1 | 1 | |
дюбель, саморез | 3 | 3 | 3 | 3 | |
* возможность комплектации оговаривается при заказе
