ККВ-07е-Ех-Р4 — Коробка коммутационная взрывозащищенная

ККВ-07е-Ех-Р4 - Коробка коммутационная взрывозащищенная

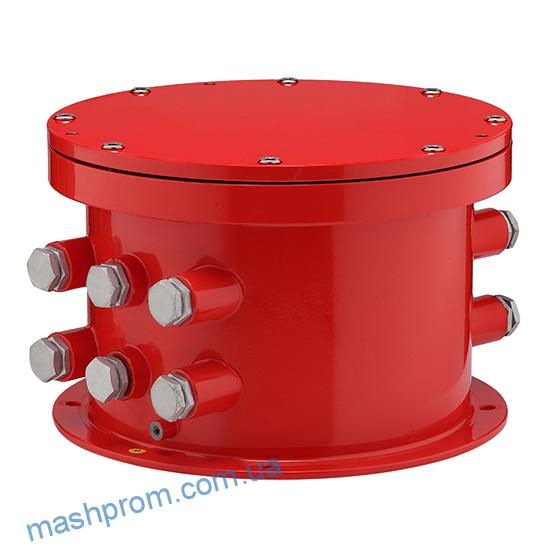

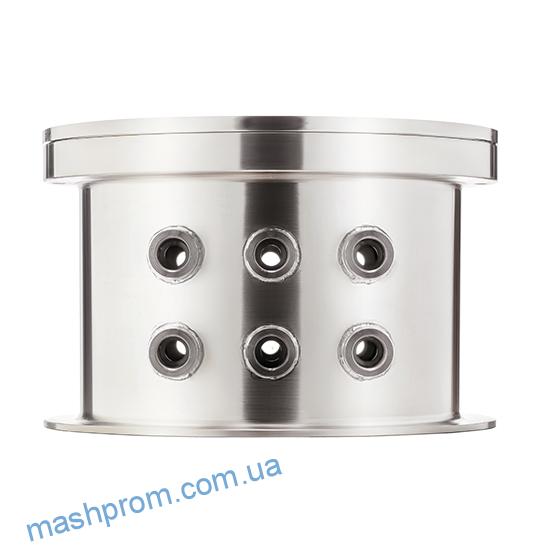

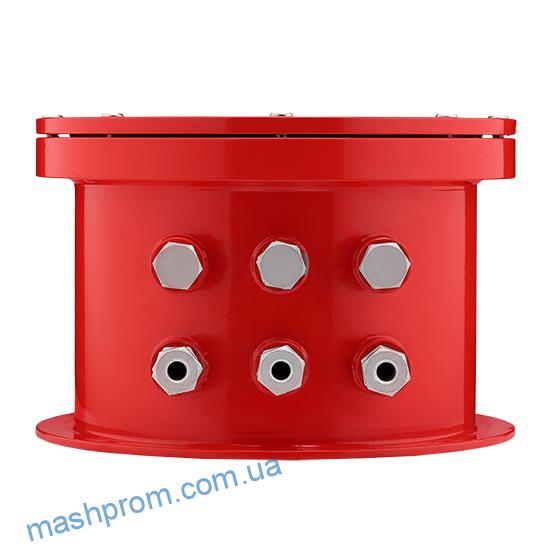

ККВ-07е-Ех-Р4 — Коробка коммутационная взрывозащищенная в корпусе из конструкционной стали — «С» или нержавеющей стали — «Н» предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.

Отличительные особенности:

  • маркировка взрывозащиты Ex tb IIIС Т80°С..T100°С Db Х (без смотрового окна), 1Еx db IIC T4..Т6 Gb X, PB Ex db IMb X
  • герметичный взрывозащищенный корпус IP66/IP57
  • температура эксплуатации от — 60°С до +100°С
  • полезный внутренний объем 6952 см³
  • может использоваться для взрывозащиты адресных меток помещаемых внутрь
  • два исполнения крышки коробки со смотровым окном (СО) и без смотрового окна
  • в комплекте клеммы типа WKFN 4 для установки на DIN-рейку

Коммутационная коробка ККВ-07е-Ех-Р4 внесен в номенклатурный Справочник МТР ОАО «Газпром».

Полезный внутренний объем

Технические характеристики
Сечение зажимаемых одножильных / многопроволочных проводов, мм²
0,13 — 4 / 0,13 — 6
Коммутируемый ток, А, не более
32
Напряжение, В, не более
600
Температура эксплуатации коробок,°С
от — 60 до + 100
Масса, кг, не более
19
Назначенный срок службы, лет, не менее
10

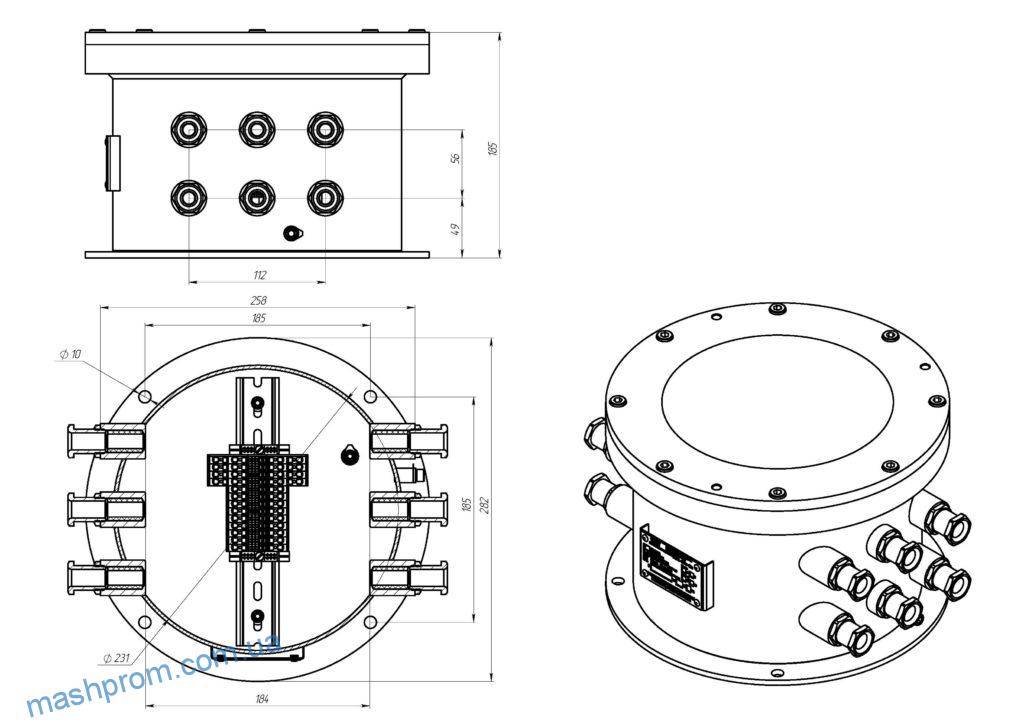

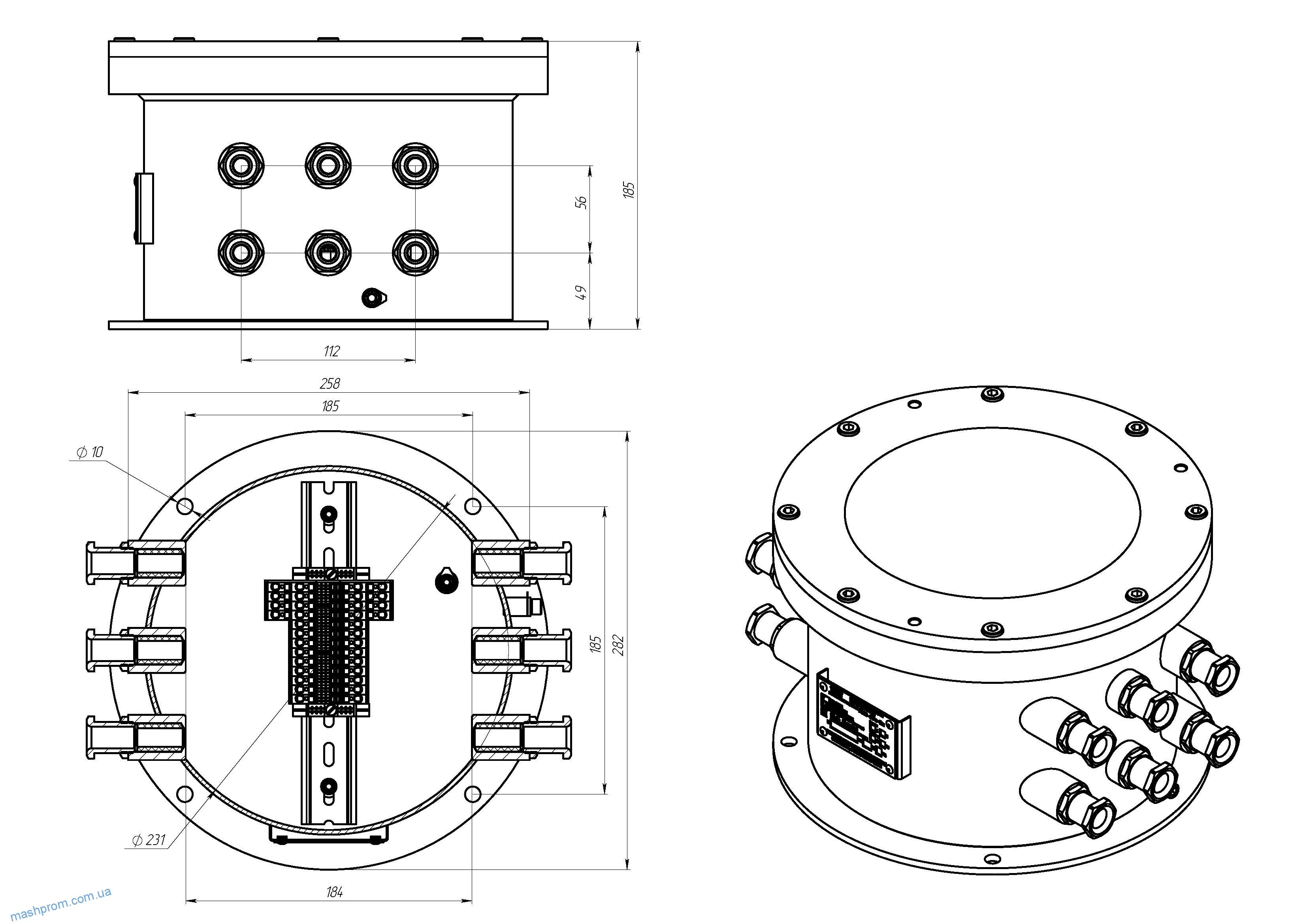

Размеры коробок
Исполнение коробки
Габаритные размеры,
мм, не более
Максимальные внутренние размеры (Диаметр х Глубина)
Объем оболочки, см3
Размеры без окна, мм
Размеры с окном, мм
ККВ-07е-Ех-Р4
285х285х190
6952
230х170
230х150

Паспорт ККВ-07е (новый)
