Ковшевые нории типа Н и НС

Ковшевые нории типа Н и НС

Ковшевые нории – конвейеры непрерывного действия.

Принцип действия
Компоненты попадают в башмак посредством загрузочного патрубка, где подхватываются ковшами и далее перемещаются к головке нории. Зерно, присутствующее в ковшах в ходе процесса огибания ленты с ковшами приводного барабана — выбрасывается под действием центробежных сил из ковшей и выводится из нории через разгрузочную воронку в головке.


Конструкционные особенности

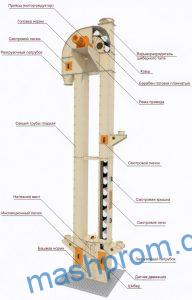

Нория ковшовая ленточная конструкционно состоит из двух частей — верхней (головка) и нижней (бащмак), соединенных между собой норийными трубами.

Каркас частей обшит листовым материалом толщиной 3-4 мм. Лента с ковшами является тяговым элементов ленточной нории и натягивается в требуемое положение натяжным и приводным валами. Включением привода нории приводится в действие приводной барабан, которые начинает вращаться и, тем самым, передвигать норийную ленту с ковшами.

Минимальное количество сварных соединений является отличительными особенностями конструкции норий.



Также среди особенностей:

  • несложность и доступность смены места позиции привода с правого на левый
  • несложность смены места позиции приемного патрубка
  • винтовая корректировка натяжения ленты
  • шиберная корректировка загрузки нории
  • допускается ручная очистка башмака от компонентов

В секции головки расположен приводной барабан, футерованный прорезиненной лентой, что при функционировании нории предупреждает проскальзывание ленты. Обшивка износостойкими футеровочными листами внутренней поверхности головки снижает в значительной степени повреждение зерна и повышает износостойкость корпуса.

Корпус нории двухтрубной имеет свои констукционные особенности — восходящая и нисходящая ветви ленты размещены в отдельных трубах. Натяжение ленты в башмаке осуществляется двухнатяжными винтами, при этом для каждого конца вала натяжного барабана – раздельных. Благодаря подобной конструкции – реально с высокой степенью точности регулировать размещение натяжного барабана и в процессе работы — избежать сход ленты. При смене культуры или завале благодаря двум расположенным заслонкам легко осуществляется зачистка.

Конструкция башмака нории позволяет монтаж датчиков завала и вращения вала натяжного барабана. Мембранный сигнализатор уровня выступает в качестве датчика завала и устанавливается со стороны восходящей ветви ленты с ковшами. Бесконтактный выключатель индукционного типа применяется в качестве датчика вращения.

В комплектации башмака нории – приемный патрубок, который монтируется независимо от стороны башмака, в зависимости от способа подачи компонентов в норию. Дополнительный приемный патрубок устанавливается на башмак при загрузке нории с двух сторон.

При устройстве промежуточных секций применяются различные типы норийных труб, которые изготавливаются из листового материала толщиной 2 мм.

Функции трубы промежуточной – набор нории до требуемой высоты, монтажной – удобство монтажа ремня, регулярного осмотра состояния ремня и ковшей, крепления и замены ковшей. Здесь же имеются смотровые окна, что позволяет визуально осмотреть и оценить состояние ковшей и движение ленты. Свободный доступ к ковшам обеспечивают пара съемных крышек.
Для подключения аспирации применяют трубу для аспирации, а для установки  дополнительного взрыворазрядного устройства используют трубу со взрыворазрядителем.

Привод  нории, расположенный в верхней части — редукторного типа и может быть расположен как справа, так и слева.

Резинотканевая транспортерная лента является тяговым органом нории ленточной, подобные же конвейерные ленты характеризуются резинотканевой основой и именно ткань используется для их производства. На поверхностях норийной ленты, как верхней, так и нижней – предусматривается присутствие резинового слоя обкладки, которая может иметь разную толщину и покрывать поверхности и рабочую, и нерабочую.

Ковшовая нория широко востребована в различных отраслях промышленности, где возникает потребность в вертикальном перемещении компонентов на требуемую высоту.

Особенности цепных норий

Нории цепные НC ориентированы разработчиками для вертикального передвижения зерна и дальнейших продуктов его переработки, а также семян рапса, подсолнечника, шрота и прочих сыпучих материалов — горячих, пылящих и абразивных.

Пластинчатая цепь, характеристики которой утверждены ГОСТом 588-81 является тяговым органом с присоединительными элементами для крепления ковшей. Цепь с ковшами является тяговым органом цепной нории.

Нория цепная ковшовая — широко востребована в элеваторах, зерноскладах, сушильно-очистительных башнях, мельницах, маслоэкстракционных и комбикормовых заводах. Обычно используется для более тяжелых условий работы либо при нецелесообразности использования ленты — высокие температуры (более 200°С), высокоабразивные грузы с насыпной плотностью более 2000 кг/м³.

Допускается комплектация нории системами датчиков в зависимости от требования заказчика.

Виды ковшей

Виды ковшей, которыми может комплектоваться нория:

  • металлические цельнотянутые (штампованные)
  • полимерные
  • металлические сборные (цельногнутые)

Среди приоритетных достоинств норий всех видов – прочность и износостойкость. Преимуществом полимерных ковшей является бесшумность в работе, что создает для работников более комфортные условия. При работе в особо тяжелых условиях рекомендуется применять сварные ковши с толщиной металла более 3 мм и существенным усилением переднего края.

Технические характеристики нории типа Н-3, Н-10, Н-20, Н-50

№п/пНаименование показателяВеличина показателя
Н-3Н-10Н-20Н-50
1.Производительность по зерну (при 0,75 т/м3) при влажности 17%, т/ч, не менее 3 102050
2.Установленная мощность привода при высоте нории, кВт:— 5 м

— 10 м

— 20 м

— 30 м

— 40 м



0,25

0,25

0,37

0,55

0,75



0,75

1,1

2,2

3

4



1,5

2,2

3

4

5,5



3

4

5,5

11

15

3.Частота вращения приводного барабана, об/мин.90707190
4.Скорость ленты, м/с1,21,481,852,96
5.Шаг ковшей, мм500280220185
6.Размеры ковшей, мм— ширина

— вылет

— высота

140

125

90

140

125

90

160

125

90

170

130

100

7.Диаметр приводного барабана, мм250400500630
8.Размеры головки, мм:— длина

— ширина (с учетом привода)

— высо­та

650

до 800

>650

1114

до 1350

1000

1290

до 1350

1000

1520

до 1800

1300

9.Размеры башмака, мм:— длина

— ширина

— высота

830

316

600

1290

365

920

1452

400

920

1670

470

1000

10.Ширина ленты, мм150150175200
11.Толщина стенки, мм— головки

— башмака

— секции шахты

3-4

3-4

2-3

3-4

2-4

2-3

3-4

2-4

2-3

3-4

2-4

2-3

12.Масса, при высоте нории, м:— 5 м

— 10 м

— 20 м

— 30 м

— 40 м



300

400

600

800

1000

470

630

950

1050

1250

520

820

1100

1210

1390

650

950

1150

1450

1680



Технические характеристики нории типа Н-100, Н-175, Н-350

№п/пНаименование показателяВеличина показателя
Н-100Н-175Н-350
1.Производительность по зерну (при 0,75 т/м3) при влажности 17%, т/ч, не менее100 175350
2.Установленная мощность привода при высоте нории, кВт:— 10 м

— 20 м

— 30 м

— 40 м

— 50 м

— 60 м



7,5

11

15

18,5

22

30



11

18,5

22

30

37

45



30

45

55

75

90

110

3.Частота вращения приводного барабана, об/мин.715063
4.Скорость ленты, м/с2,782,53,2
5.Шаг ковшей, мм185210380
6.Размеры ковшей, мм— ширина

— вылет

— высота

270

155

120

420

175

185

2 ковша по 380

185

200

7.Диаметр приводного барабана, мм750970970
8.Размеры головки, мм:— длина

— ширина (с учетом привода)

— высо­та

1745

до 2100

1400

2600

до 2500

1800

2600

до 3300

1800

9.Размеры башмака, мм:— длина

— ширина

— высота

2020

620

1300

2760

938

1590

2760

1300

1590

10.Ширина ленты, мм300450800
11.Толщина стенки, мм— головки

— башмака

— секции шахты

3-4

3-4

2-3

3-4

3-4

3

3-4

3-4

3-4

12.Масса, при высоте нории, м (без учета привода):— 10 м

— 30 м

— 45м

— 60 м



1600

3450

4510

5450



2700

4400

5620

7810



3500

5650

7200

9950
