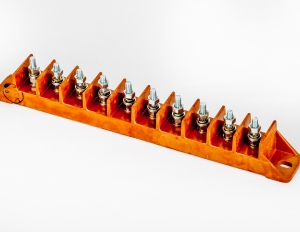

Колодки клеммные КП-16, КП-20, КП-10, КП-10-1

Колодки клеммные КП-16, КП-20, КП-10, КП-10-1

Предназначены для работы в цепях постоянного тока с напряжением до 110 В и при длительном токе до 20 А.

Применяются на тепловозах ТЭП60, 2ТЭ116, 2ТЭ121, ТЭП70, ТЭП75, 2ТЭ10В, М62С, ТЭМ2, ТЭМ18, ТЭ10М

Вид климатического исполнения УХЛЗ по ГОСТ15150-69.

Исполнение колодкиКоличество зажимов
 КП-16 16
 КП-20 20
 КП-10 10
 КП-10-1 10
 КП-30 30



Габаритные размеры мм, не болееЗначение
 КП-16 372x35x45
 КП-20 452x35x45
 КП-10 246x30x40
 КП-10-1 246x35x45
 КП-30 652x35x45



Присоединительные размеры, ммЗначение
 КП-16 354  2отв. 6×12
 КП-20 434   2 отв 6×12
 КП-10 228     2 отв. 6,4×10
 КП-10-1 228    2отв. 6×12
 КП-30 634  2 отв.6х12



Масса; кг, не более: Значение
 КП-160,52
 КП-20 0,65
 КП-10 0,25
 КП-10-10,32
 КП-301,0



Номинальный ток — 20 А

Номинальное напряжение — 110 В
