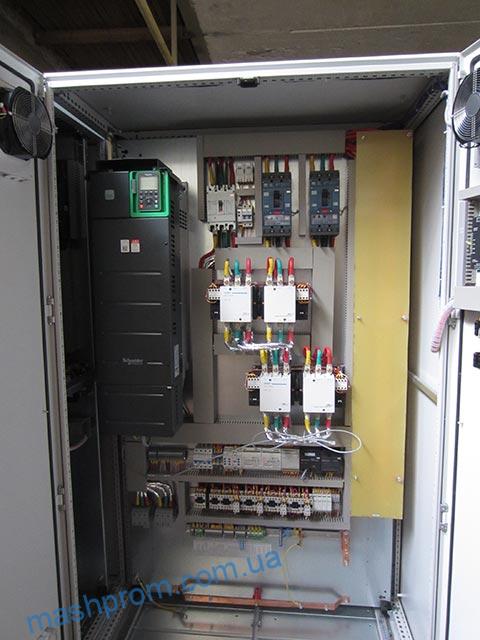

Шкаф управления насосами пожаротушения КРН(П) ШПН предназначен для каскадного пуска и останова насосов, с мощностью двигателей 0,75 — 75 кВт и количеством до 6, при поступлении команды «ПОЖАР» по одному из информационных каналов. Управление насосами может осуществляться в ручном и автоматическом режиме. Ручной режим используется для тестовых запусков системы и дублирования систем сигнализации.
Установки на основе таких шкафов могут быть интегрированы в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов.
Отличительные особенности
- Возможность работы с различными системами сигнализации о пожаре
- Наличие трех независимых информационных каналов сигнализации о пожаре
- Наличие функции дистанционного пуска от АРМ диспетчера
- Архив отказов с указанием времени и даты
- Наличие функции автоматического и ручного управления задвижками
Шкаф управления пожарными насосами КРН(П) ШПН позволяет организовать удаленное автоматизированное рабочее место оператора одним из способов:
- Размещением блока управления на рабочем месте оператора удаленно от аппаратной части
- Выполнением функций управления и обмена информацией по линии связи от удаленного компьютера автоматизированного рабочего места оператора и блоком управления
Удаленный доступ к шкафу автоматики пожаротушения реализуется через прямое соединение, сети GSM, GPRS, Ethernet или по радиолинии.
Программное обеспечение (ПО) БУК позволяет дистанционно:
- Получать достоверную информацию о работе насосной станции
- Управлять комплексом
- Программировать параметры системы
- Получать архивы отказов, состояний, параметров
- Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия
Автоматика пожаротушения может быть интегрирована в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов без аппаратного и программного расширения.
Состав
- Блок автоматического управления с русифицированной буквенно-цифровой панелью индикации (HMI-интерфейс)
- Защитная аппаратура всех насосных агрегатов
- Группа магнитных пускателей
- Система ручного управления и индикации на лицевой панели шкафа управления
Оборудование, входящее в состав, размещено в электротехническом шкафу степени защиты не ниже IP54.
Структура обозначений
| КРН(П) | □ | X | -YY | — □ | — □ |
| Тип системы управления | Количество вводов 1 — один ввод (по умолчанию не указывается) 2 — два ввода (наличие силового АВР) | Количество регулируемых насосов | Мощность двигателей, кВт | Способ пуска прямой (по умолчанию не указывается) ЗТ — звезда-треугольник П — от одного УПП ПП — несколько УПП | Серия системы управления |
| Наименование товара | Мощность одного насоса, кВт | Управление насосами, шт | Способ пуска насосов |
| КРН(П)2-0.75 ШПН | 0.75 | 2 | прямой от сети |
| КРН(П)3-0.75 ШПН | 0.75 | 3 | прямой от сети |
| КРН(П)4-0.75 ШПН | 0.75 | 4 | прямой от сети |
| КРН(П)5-0.75 ШПН | 0.75 | 5 | прямой от сети |
| КРН(П)6-0.75 ШПН | 0.75 | 6 | прямой от сети |
| КРН(П)2-1.1 ШПН | 1.1 | 2 | прямой от сети |
| КРН(П)3-1.1 ШПН | 1.1 | 3 | прямой от сети |
| КРН(П)4-1.1 ШПН | 1.1 | 4 | прямой от сети |
| КРН(П)5-1.1 ШПН | 1.1 | 5 | прямой от сети |
| КРН(П)6-1.1 ШПН | 1.1 | 6 | прямой от сети |
| КРН(П)2-1.5 ШПН | 1.5 | 2 | прямой от сети |
| КРН(П)3-1.5 ШПН | 1.5 | 3 | прямой от сети |
| КРН(П)4-1.5 ШПН | 1.5 | 4 | прямой от сети |
| КРН(П)5-1.5 ШПН | 1.5 | 5 | прямой от сети |
| КРН(П)6-1.5 ШПН | 1.5 | 6 | прямой от сети |
| КРН(П)2-2.2 ШПН | 2.2 | 2 | прямой от сети |
| КРН(П)3-2.2 ШПН | 2.2 | 3 | прямой от сети |
| КРН(П)4-2.2 ШПН | 2.2 | 4 | прямой от сети |
| КРН(П)5-2.2 ШПН | 2.2 | 5 | прямой от сети |
| КРН(П)6-2.2 ШПН | 2.2 | 6 | прямой от сети |
| КРН(П)2-3.0 ШПН | 3 | 2 | прямой от сети |
| КРН(П)3-3.0 ШПН | 3 | 3 | прямой от сети |
| КРН(П)4-3.0 ШПН | 3 | 4 | прямой от сети |
| КРН(П)5-3.0 ШПН | 3 | 5 | прямой от сети |
| КРН(П)6-3.0 ШПН | 3 | 6 | прямой от сети |
| КРН(П)2-4.0 ШПН | 4 | 2 | прямой от сети |
| КРН(П)3-4.0 ШПН | 4 | 3 | прямой от сети |
| КРН(П)4-4.0 ШПН | 4 | 4 | прямой от сети |
| КРН(П)5-4.0 ШПН | 4 | 5 | прямой от сети |
| КРН(П)6-4.0 ШПН | 4 | 6 | прямой от сети |
| КРН(П)2-5.5 ШПН | 5.5 | 2 | прямой от сети |
| КРН(П)3-5.5 ШПН | 5.5 | 3 | прямой от сети |
| КРН(П)4-5.5 ШПН | 5.5 | 4 | прямой от сети |
| КРН(П)5-5.5 ШПН | 5.5 | 5 | прямой от сети |
| КРН(П)6-5.5 ШПН | 5.5 | 6 | прямой от сети |
| КРН(П)2-7.5 ШПН | 7.5 | 2 | прямой от сети |
| КРН(П)3-7.5 ШПН | 7.5 | 3 | прямой от сети |
| КРН(П)4-7.5 ШПН | 7.5 | 4 | прямой от сети |
| КРН(П)5-7.5 ШПН | 7.5 | 5 | прямой от сети |
| КРН(П)6-7.5 ШПН | 7.5 | 6 | прямой от сети |
| КРН(П)2-11 ШПН | 11 | 2 | устройство плавного пуска |
| КРН(П)3-11 ШПН | 11 | 3 | устройство плавного пуска |
| КРН(П)4-11 ШПН | 11 | 4 | устройство плавного пуска |
| КРН(П)5-11 ШПН | 11 | 5 | устройство плавного пуска |
| КРН(П)6-11 ШПН | 11 | 6 | устройство плавного пуска |
| КРН(П)2-15 ШПН | 15 | 2 | устройство плавного пуска |
| КРН(П)3-15 ШПН | 15 | 3 | устройство плавного пуска |
| КРН(П)4-15 ШПН | 15 | 4 | устройство плавного пуска |
| КРН(П)5-15 ШПН | 15 | 5 | устройство плавного пуска |
| КРН(П)6-15 ШПН | 15 | 6 | устройство плавного пуска |
| КРН(П)2-18.5 ШПН | 18.5 | 2 | устройство плавного пуска |
| КРН(П)3-18.5 ШПН | 18.5 | 3 | устройство плавного пуска |
| КРН(П)4-18.5 ШПН | 18.5 | 4 | устройство плавного пуска |
| КРН(П)5-18.5 ШПН | 18.5 | 5 | устройство плавного пуска |
| КРН(П)6-18.5 ШПН | 18.5 | 6 | устройство плавного пуска |
| КРН(П)2-22 ШПН | 22 | 2 | устройство плавного пуска |
| КРН(П)3-22 ШПН | 22 | 3 | устройство плавного пуска |
| КРН(П)4-22 ШПН | 22 | 4 | устройство плавного пуска |
| КРН(П)5-22 ШПН | 22 | 5 | устройство плавного пуска |
| КРН(П)6-22 ШПН | 22 | 6 | устройство плавного пуска |
| КРН(П)2-30 ШПН | 30 | 2 | устройство плавного пуска |
| КРН(П)3-30 ШПН | 30 | 3 | устройство плавного пуска |
| КРН(П)4-30 ШПН | 30 | 4 | устройство плавного пуска |
| КРН(П)5-30 ШПН | 30 | 5 | устройство плавного пуска |
| КРН(П)6-30 ШПН | 30 | 6 | устройство плавного пуска |
| КРН(П)2-37.5 ШПН | 37.5 | 2 | устройство плавного пуска |
| КРН(П)3-37.5 ШПН | 37.5 | 3 | устройство плавного пуска |
| КРН(П)4-37.5 ШПН | 37.5 | 4 | устройство плавного пуска |
| КРН(П)5-37.5 ШПН | 37.5 | 5 | устройство плавного пуска |
| КРН(П)6-37.5 ШПН | 37.5 | 6 | устройство плавного пуска |
| КРН(П)2-45 ШПН | 45 | 2 | устройство плавного пуска |
| КРН(П)3-45 ШПН | 45 | 2 | устройство плавного пуска |
| КРН(П)4-45 ШПН | 45 | 2 | устройство плавного пуска |
| КРН(П)5-45 ШПН | 45 | 2 | устройство плавного пуска |
| КРН(П)6-45 ШПН | 45 | 2 | устройство плавного пуска |
| КРН(П)2-55 ШПН | 55 | 2 | устройство плавного пуска |
| КРН(П)3-55 ШПН | 55 | 3 | устройство плавного пуска |
| КРН(П)4-55 ШПН | 55 | 4 | устройство плавного пуска |
| КРН(П)5-55 ШПН | 55 | 5 | устройство плавного пуска |
| КРН(П)6-55 ШПН | 55 | 6 | устройство плавного пуска |
| КРН(П)2-75 ШПН | 75 | 2 | устройство плавного пуска |
| КРН(П)3-75 ШПН | 75 | 3 | устройство плавного пуска |
| КРН(П)4-75 ШПН | 75 | 4 | устройство плавного пуска |
| КРН(П)5-75 ШПН | 75 | 5 | устройство плавного пуска |
| КРН(П)6-75 ШПН | 75 | 6 | устройство плавного пуска |
