Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ

Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ

Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ разработаны для установки датчиков контроля схода ленты серии ДКСЛ на ставе конвейера. Кронштейны обеспечивают регулировку положения датчика и удобство установки.

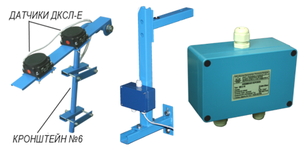

Кронштейн № 6 предназначен для установки датчиков контроля схода ленты серии ДКСЛ-Е на ставе конвейера. Кронштейн обеспечивает регулировку положения датчика в двух плоскостях, значительно упрощая его настройку при монтаже.Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ
 Технические характеристикиКронштейн №6
Габаритные размеры (максимальные), мм170х500х600
МатериалСталь 45
Покрытиеполимерное порошковое по ГОСТ 9-410-88
Масса, кг2,2
Кронштейн № 7 предназначен для установки датчиков контроля схода ленты серий ДКСЛ-ИВ и ДКСД-ВГ на ставе конвейера. Кронштейн обеспечивает регулировку положения датчиков в трех плоскостях, значительно упрощая их настройку при монтаже и дает возможность их использования на на конвейерах с наклонным ставом. На кронштейне предусмотрены технологические отверстия для крепления клеммной коробки КМ-1 или КМ-2.Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ
Технические характеристикиКронштейн №7
Габаритные размеры (максимальные), мм40х450х580
Угол наклона относительно вертикали, град20
МатериалСталь 45
Покрытиеполимерное порошковое по ГОСТ 9-410-88
Масса, кг1,8
Клеммные коробки КМ-1 и КМ-2предназначены для соединения и ответвления проводов, жил контрольных кабелей сечением от 0,25 до 4 мм2 , при монтаже первичных датчиков комплекта «Контроль» и устройств вторичной коммутации.Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ
Технические характеристикиКлеммная коробка КМ-1-…Клеммная коробка КМ-2-…
Максимальное количество клемм516
Сечение соединяемого провода, мм20,25 — 4
Количество каб. вводов/ диаметр вводимого кабеля, мм3 / 3-6,53 / 4-8
Материал корпуса/ покрытиеалюминиевый сплав ADC-10/ полимерное порошковое по ГОСТ 9-410-88
Габаритные размеры, мм52х75х8057х80х125
Степень защиты по ГОСТ 14254-96IP65
Масса, гр280550

Пример обозначения коробки в документации и заказах:
Клеммная коробка КМ-2-12
где КМ-2 — клеммная коробка 125х80х57;
            12 — количество клемм.
