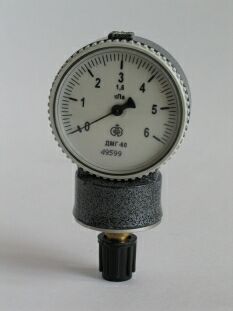

Манометры показывающие (манометры-напоромеры газовые) ДМГ-60

Манометры показывающие (манометры-напоромеры газовые) ДМГ-60

Манометры показывающие ДМГ-60 предназначены для измерения избыточного давления воздуха и неагрессивных газов.

Основные технические характеристики

Верхний предел измерений, кПа 6; 10; 40.

Класс точности — 1,5 и 2,5.

Климатическое исполнение — У3, но для работы при температуре от минус 50 до плюс 60 С и значениях относительной влажности воздуха 98 % при температуре 35 С и более низких температурах без конденсации влаги.

Масса, кг, не более 0,2.



Оформление заказа

При заказе необходимо указать:

1. Наименование

2. Условное обозначение

3. Верхние значения диапазона показаний

4. Класс точности

5. Климатическое исполнение

6. Обозначение ТУ

Пример заказа

Пример записи манометров газовых при их заказе и в документации другой продукции, в которой они могут быть применены:

для климатического исполнения У3 с верхним пределом измерения 6 кПа, класса точности 1,5 с резьбовым штуцером (рис. 20 ГОСТ 2405): «Манометр показывающий ДМГ-60-6 кПа-1,5-У3 ТУ 4212-118-00227471-2005»;

для климатического исполнения У3 экспорт с верхним пределом измерения 40 кПа, класса точности 1,5 с безрезьбовым соединением для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165): «Манометр показывающий ДМГ-60-40 кПа-1.5-У3-Б экспорт ТУ 4212-118-00227471-2005».
