МОТОР-РЕДУКТОРЫ ЦИЛИНДРИЧЕСКИЕ СЕРИИ F

Опубликовано в рубрике Мотор-редукторы

Теги: мотор-редукторы

Мотор-редукторы цилиндрические универсальные предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положениях

Условное обозначение редукторов

F	97	R17	22,11	66	15х1500	M1
Модель редуктора	Габарит редуктора	Цилиндрическая приставка (указывается при наличии)	Передаточное число	Обороты на выходном валу редуктора nвых, об/мин	Мощность и обороты электродвигателя	Монтажное исполнение	Исполнение входного вала (указывается при наличии)
Смотрите таблицу «Модели редукторов»	Смотрите вкладку «Таблицы выбора»	Типоразмер цилиндрического мотор-редуктора	Смотрите вкладку «Таблицы выбора»	Смотрите вкладку «Таблицы выбора»	Смотрите вкладку «Таблицы выбора»	Смотрите рисунок «Монтажные исполнения»	AD- входной цилиндрический вал, AM –входной полый вал с присоединительным фланцем

Модели редукторов

Модель редуктора	Особенности исполнения
F		Выходной цилиндрический вал Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора
FA		Полый выходной вал со шпоночным пазом Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования
FF		Выходной цилиндрический вал Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)
FAF		Полый выходной вал со шпоночным пазом Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)

Монтажное исполнение

Модели редукторов F, FA

Габарит редуктора	a	b	e	f	g	h	j	k	m х n	p х q	Цилиндрический выходной вал
Габарит редуктора	a	b	e	f	g	h	j	k	m х n	p х q	d	l	l1	l2	s	t	u
37	77	115	95	135	72,5	78	31	20	M8 х 11	M8 х 11	25k6	50	5	40	M10	28	8
47	93	145	109	165	91	77	43	20	M8 х 11	M10 х 15	30k6	60	3,5	50	M10	33	8
57	102	170	126	195	104,5	93	55	25	M12 х 17	M12 х 17	35k6	70	7	56	M12	38	10
67	112	190	131	215	118,5	97	60	25	M12 х 17	M12 х 17	40k6	80	5	70	M16	43	12
77	140	240	165	272	137,5	121	70	35	M12 х 17	M16 х 26	50k6	100	10	80	M16	53,5	14
87	165	310	195	350	163	152	100	40	M16 х 26	M16 х 26	60m6	120	5	110	M20	64	18
97	205	350	240	400	190,5	178	120	50	M16 х 26	M20 х 28	70m6	140	7,5	125	M20	74,5	20
107	220	400	260	460	241,5	200	125	60		M24 х 36	90m6	170	5	160	M24	95	25
127	270	450	316	520	291	236	142	70		M30 х 45	110m6	210	15	180	M24	116	28
157	310	540	364	620	325	286	170	80		M36 х 55	120m6	210	5	200	M24	127	32
Габарит редуктора	Полый выходной вал											H	J	L1	L2	N	Q
Габарит редуктора	d1	d2	l3	l4	l5	L6	l7	l8	S1	t1	u1	H	J	L1	L2	N	Q
37	30H7	45	2,5	22,5	123	120	105	17	M10X25	33,3	8	252	165	160	110	112	120
47	35H7	50	3	31	153	150	132	22	M10X25	38,3	10	269	180	193	133	128,1	120
57	40H7	55	3	33,5	170	166	142	29	M16X40	43,3	12	317	200	221	150	136	160
67	40H7	55	3,5	37	184	180	156	29	M16X40	43,3	12	342	212	242	161	159,5	160
77	50H7	70	4	36,5	213	210	183	32	M16X45	53,8	14	426	270	294	193	200	200
87	60H7	85	4	43	243	240	210	36	M20X50	64,4	18	531	330	344	224	246,7	250
97	70H7	95	4	48,5	303	300	270	34	M20X50	74,9	20	623	400	416	274	285	300
107	90H7	118	2,5	69,5	353	350	313	40	M24X60	95,4	25	717	450	484	312	332,4	350
127	100H7	135	2,5	79,25	413	410	373	38	M24X60	106,4	28	856	530	585	373	382,6	450
157	120H7	155	7	118	503	500	460	36	M24X60	127,4	32	1021	660	662	455	447	550

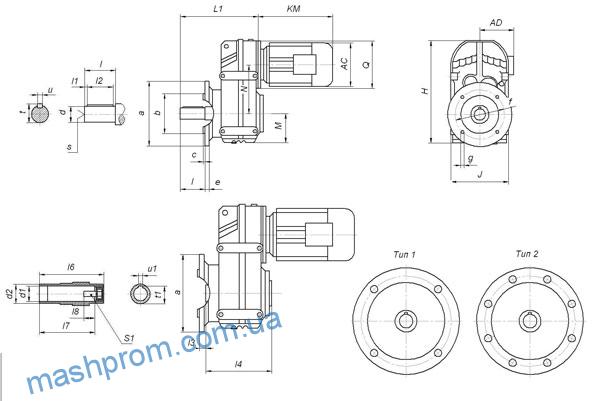

Модели редукторов FF, FAF

Габарит редуктора	Фланец		a		b		c		e		f		g		Цилиндрический выходной вал
															d		l		l1	l2	s		t		u
37	Тип 1		160		110j6		3,5		10		130		9		25k6		50		5	40	M10		28		8
47	Тип 1		200		130j6		3,5		12		165		11		30k6		60		3,5	50	M10		33		8
57	Тип 1		250		180j6		4		15		215		13,5		35k6		70		7	56	M12		38		10
67	Тип 1		250		180j6		4		15		215		13,5		40k6		80		5	70	M16		43		12
77	Тип 1		300		230h6		4		16		265		13,5		50k6		100		10	80	M16		53,5		14
87	Тип 1		350		250h6		5		18		300		17,5		60m6		120		5	110	M20		64		18
97	Тип 2		450		350h6		5		22		400		17,5		70m6		140		7,5	125	M20		74,5		20
107	Тип 2		450		350h6		5		22		400		17,5		90m6		170		5	160	M24		95		25
127	Тип 2		550		450h6		5		25		500		17,5		110m6		210		15	180	M24		116		28
157	Тип 2		660		550h6		6		28		600		22		120m6		210		5	200	M24		127		32
Габарит редуктора	Полый выходной вал																	H	J	L1	L2	M		N	Q
	d1	d2		l3		l4		L6		l7		l8		S1		t1	u1
37	30H7	45		24		22,5		120		105		17		M10X25		33,3	8	252	165	184	138	76		112	120
47	35H7	50		25		31		150		132		22		M10X25		38,3	10	269	180	218	162	77		128,1	120
57	40H7	55		23,5		33,5		166		142		29		M16X40		43,3	12	317	200	243	177	93		136	160
67	40H7	55		23		37		180		156		29		M16X40		43,3	12	343	212	264	188	97		159,5	160
77	50H7	70		37		36,5		210		183		32		M16X45		53,8	14	426	270	330	234	121		200	200
87	60H7	85		30		43		240		210		36		M20X50		64,4	18	531	330	374	259	152		246,7	250
97	70H7	95		41,5		48,5		300		270		34		M20X50		74,9	20	623	400	456	321	178		285	300
107	90H7	118		41		69,5		350		313		40		M24X60		95,4	25	717	450	523	358	200		332,4	350
127	100H7	135		51		79,25		410		373		38		M24X60		106,4	28	856	530	643	426	236		382,6	450
157	120H7	155		60		118		500		460		36		M24X60		127,4	32	1021	660	725	521	286		447	550

Размеры крепежных отверстий на выходном валу редукторов

Размеры крепежного уха на корпусе редуктора

Габарит редуктора	a	b	c	e	f	g	Полый выходной вал										Torque form					H	J	L	M	N	Q
Габарит редуктора	a	b	c	e	f	g	d1	d2	l3	l5	L6	l7	l8	S1	t1	u1	K	M	N	p	q	H	J	L	M	N	Q
37	158	30	14	31,5	46	15	30H7	45	2,5	123	120	105	17	M10X25	33,3	8	40	12,5	5	20	1	252	172	110	76	112	120
47	170	22	14	32	64	12	35H7	50	3	153	150	132	22	M10X25	38,3	10	40	12,5	5	20	1,8	269	189	133	77	128,1	120
57	198	31	14	40,5	60	19,5	40H7	55	3	170	166	142	29	M16X40	43,3	12	40	12,5	5	20	2,4	317	210	150	93	136	160
67	218	40	14	41	65	21	40H7	55	3,5	184	180	156	29	M16X40	43,3	12	40	12,5	5	20	3	343	223	161	97	159,5	160
77	278	49	22	50	69	28	50H7	70	4	213	210	183	32	M16X45	53,8	14	60	21	10	30	3,2	426	282	193	121	200	200
87	346	57	22	62	79	32	60H7	85	4	243	240	210	36	M20X50	64,4	18	60	21	10	30	4,5	531	336	224	152	246,7	250
97	395	88	26	70	104	34	70H7	95	4	303	300	270	34	M20X50	74,9	20	80	25	12	40	5	623	414	274	178	285	300
107	485	108	26	88	100	57	90H7	118	2,5	353	350	313	40	M24X60	95,4	25	80	25	12	40	6	717	456	312	200	332,4	350
127	550	138	33	110	125	66	100H7	135	2,5	413	410	373	38	M24X60	106,4	28	100	32	15	60	9	856	530	373	236	382,6	450
157	660	170	33	150	140	98	120H7	155	7	503	500	460	36	M24X60	127,4	32	120	32	15	60	9	1021	660	455	286	447	550

Размеры входного цилиндрического вала (В случаях исполнения редукторов F…AD)

Габарит редуктора		G2	K2	D1	L1	L13	L14	T1	U1	M
	AD1	120	102	16	40	4	32	18	5	M5
	AD2	120	130	19	40	4	32	21,5	6	M6
57 67	AD2	160	123	19	40	4	32	21,5	6	M6
57 67	AD3	160	159	24	50	5	40	27	8	M8
77	AD2	200	116	19	40	4	32	21,5	6	M6
	AD3		151	24	50	5	40	27	8	M8
	AD4		224	38	80	5	70	41	10	M12
87	AD2	250	111	19	40	4	32	21,5	8	M6
	AD3		156	28	60	5	50	31	8	M10
	AD4		219	38	80	5	70	41	10	M12
	AD5		292	42	110	10	70	45	12	M16
97	AD3	300	151	28	60	5	50	31	8	M10
	AD4		214	38	80	5	70	41	10	M12
	AD5		287	42	110	10	70	45	12	M16
	AD6		327	48	110	10	80	51,5	14	M16
107	AD3	350	145	28	60	5	50	31	8	M10
	AD4		208	38	80	5	70	41	10	M12
	AD5		281	42	110	10	70	45	12	M16
	AD6		321	48	110	10	80	51,5	14	M16
127	AD4	450	193	38	80	5	70	41	10	M12
	AD5		266	42	110	10	70	45	12	M16
	AD6		306	48	110	10	80	51,5	14	M16
	AD7		300	55	110	10	90	59	16	M20
	AD8		383	70	140	15	110	74,5	20	M20
157	AD5	550	258	42	110	10	70	45	12	M16
	AD6		298	48	110	10	80	51,5	14	M16
	AD7		292	55	110	10	90	59	16	M20
	AD8		374	70	140	15	110	74,5	20	M20

Размеры входного фланца (В случаях исполнения редукторов F…AM)

Габарит редуктора		Фланец	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
37 47	AM63	Тип 1	95	115	3,5	120	140	M8	72	11	23	12,8	4
	AM71”		110	130			160			14	30	16,3	5
	AM80”		130	165	4,5		200	M10	106	19	40	21,8	6
	AM90”									24	50	27,3	6
57 67	AM63	Тип 1	95	115	3,5	160	140	M8	66	11	23	12,8	4
	AM71		110	130			160			14	30	16,3	5
	AM80		130	165	4,5		200	M10	99	19	40	21,8	6
	AM90									24	50	27,3	8
	AM100”		180	215	5		250	M12	134	28	60	31,3	8
	AM112”
77	AM63	Тип 1	95	115	3,5	200	140	M8	60	11	23	12,8	4
	AM71		110	130			160			14	30	16,3	5
	AM80		130	165	4,5		200	M10	92	19	40	21,8	6
	AM90									24	50	27,3	8
	AM100”		180	215	5		250	M12	126	28	60	31,3	8
	AM112”
	AM132S” AM132M”		230	265			300		179	38	80	41,3	10
	AM132ML”
87	AM80	Тип 1	130	165	4,5	250	200	M10	87	19	40	21,8	6
	AM90									24	50	27,3	8
	AM100		180	215	5		250	M12	121	28	60	31,3	8
	AM112
	AM132S AM132M		230	265			300		174	38	80	41,3	10
	AM132ML
	AM160”		250	300	6		350	M16	232	42	110	45,3	12
	AM180”									48		51,8	14
97	AM100	Тип 1	180	215	5	300	250	M12	116	28	60	31,3	8
	AM112
	AM132S AM132M		230	265			300		169	38	80	41,3	10
	AM132ML
	AM160		250	300	6		350	M16	227	42	110	45,3	12
	AM180									48		51,8	14
	AM200		300	350	7		400		268	55		59,3	16
	AM225”	Тип 2	350	400			450		283	60	140	64,4	18
107	AM100	Тип 1	180	215	5	350	250	M12	110	28	60	31,3	8
	AM112
	AM132S AM132M		230	265			300		163	38	80	41,3	10
	AM132ML
	AM160		250	300	6		350	M16	221	42	110	45,3	12
	AM180									48		51,8	14
	AM200		300	350	7		400		262	55		59,3	16
	AM225	Тип 2	350	400			450		277	60	140	64,4	18
127	AM132S AM132M	Тип 1	230	265	5	450	300	M12	148	38	80	41,3	10
	AM132ML
	AM160		250	300	6		350	M16	206	42	110	45,3	12
	AM180									48		51,8	14
	AM200		300	350	7		400		247	55		59,3	16
	AM225	Тип 2	350	400			450		262	60	140	64,4	18
	AM250		450	500			550		336	65		69,4
	AM280									75		79,9	20
157	AM160	Тип 1	250	300	6	550	350	M16	198	42	110	45,3	12
	AM180									48		51,8	14
	AM200		300	350	7		400		239	55		59,3	16
	AM225	Тип 2	350	400			450		254	60	140	64,4	18
	AM250		450	500			550		328	65		69,4
	AM280									75		79,9	20

Размеры приставки – цилиндрического мотор-редуктора (В случаях исполнения редукторов F…R…)

Габарит редуктора		G	K	KB	KM	Габарит редуктора		G	K	KB	KM
37R17 47R17	D63…	155	368	425	193	127R77	D63…	155	455	512	223
	D71D	155	369	433	194		D71D	155	455	519	223
	D80…	155	419	483	244		D80…	155	505	569	273
57R37	D63…	155	400	457	235		D90…	210	503	588	271
	D71D	155	401	465	236		D100M	210	553	638	321
	D80…	155	451	515	286		D100L	210	573	658	341
67R37	D63…	155	410	457	235		D112M	240	587	667	355
	D71D	155	401	465	236		D132S	240	632	712	40
	D80…	155	451	515	286		D132M	285	684	796	452
	D90…	210	451	536	286		D132ML	285	704	816	472
77R37	D63…	155	392	449	235		D160M	330	734	846	502
	D71D	155	393	457	236	127R87	D90…	210	547	632	267
	D80…	155	443	507	286		D100M	210	597	682	317
	D90…	210	443	528	286		D100L	210	617	702	337
87R57	D63…	155	445	502	229		D112M	240	630	710	350
	D71D	155	445	509	229		D132S	240	675	755	395
	D80…	210	495	559	279		D132M	285	727	839	447
	D90…	210	495	580	279		D132ML	285	747	859	467
	D100M	210	545	630	329		D160M	330	777	889	497
	D100L	210	565	650	349		D160L	330	824	980	544
97R57	D63…	155	440	497	229		D180…	380	896	1052	616
	D71D	155	440	504	229	157R97	D80…	155	586	650	261
	D80…	155	490	554	279		D90…	210	586	671	261
	D90…	210	510	595	299		D100M	210	636	721	311
	D100M	210	540	625	329		D100L	210	656	741	331
	D100L	210	560	645	349		D112M	240	670	750	345
	D112M	240	575	655	364		D132S	240	715	795	390
107R77	D63…	155	470	527	223		D132M	285	767	879	442
	D71D	155	470	534	223		D132ML	285	787	899	462
	D80…	155	520	584	273		D160M	330	817	929	492
	D90…	210	518	603	271		D160L	330	864	1020	539
	D100M	210	568	653	321		D180…	380	936	1092	611
	D100L	210	588	673	341		D200…	420	1024	1180	699
	D112M	240	602	682	355
	D132S	240	647	727	400
	D132M	285	699	811	452
	D132ML	285	719	831	472
	D160M	330	749	871	512

Методика выбора редуктора

Исходные данные

Кинематическая схема или чертеж привода, содержащая следующие данные:

— требуемый крутящий момент на выходном валу Твых.треб, Нхм, либо мощность двигательной установки Ртреб, кВт (мощность электродвигателя выбирается из ряда мощностей с округлением до ближайшего большего значения)

— частота вращения выходного вала редуктора nвых, об/мин;

— радиальная консольная нагрузка, приложенная в середине посадочной части концов выходного вала F вых

— вид приводной машины (двигателя);

— характер нагрузки (равномерная или неравномерная, реверсивная или нереверсивная, наличие и величина перегрузок, наличие толчков, ударов, вибраций);

— средняя ежесуточная работа в часах;

— количество включений в час;

— положение в пространстве входного и выходного вала

— способ монтажа редуктора (на фундаменте или на ведомый вал объекта)

Выбор редуктора.

1) Подбираем редуктор с нужными характеристиками по Таблицам выбора редуктора по известному значению:

— требуемого крутящего момента на выходном валу Твых.треб, Нхм, либо мощности двигательной установки Ртреб, кВт

— консольной нагрузке F вых, Н

— частоте вращения выходного вала редуктора nвых, об/мин

2) Выбранный нами мотор-редуктор по значению сервис-фактора должен удовлетворять следующим условиям:

Sfном > Sf

где

Sfном – номинальный сервис-фактор, приводимый в Таблицах выбора редуктора для каждого редуктора

Sf — расчетный сервис-фактор. Определяется, как произведение коэффициентов:

Sf = Sf1 х Sf2

где

Sf1 — коэффициент нагрузки, который зависит от характера нагрузки, времени работы в сутки и количества включений.

Таблица 1. Характер нагрузки

Характер нагрузки

А

К_L < 0.5 – спокойная безударная

В

К_L > 0.5…10 – нагрузка с малыми и средними ударами

С

К_L > 10 – сильная ударная нагрузка

Область применения

мешалки для чистых жидкостей, загрузочные устройства для печей, тарельчатые питатели, генераторы, центробежные насосы, равномерно
загружаемые конвейеры, смесители жидких веществ,
насосы, воздуходувки, вентиляторы, фильтрующие устройства, сборочные конвейеры, фасовочные и контрольные машины, подъемники малой грузоподъёмности, подъемные платформы.

Мешалки для вязких жидкостей и твердых материалов, неравномерно загружаемые конвейеры (транспортеры для тяжелых
материалов), ковшовые элеваторы, лебедки, бетономешалки,
тросовые барабаны, ходовые, поворотные, подъемные механизмы подъемных кранов, трансмиссионные валы, подъемники, балансировочные машины, домкраты, раздвижные двери, упаковочные машины, штабелеукладчики,
шестеренные насосы, резаки, дробилки, оборудование для
нефтяной промышленности, водоочистные сооружения

мешалки с высокой вязкостью, измельчители,
тяжелые лебедки, рольганги, ковшовые элеваторы, цепные черпаковые подъемники,
камнедробилки, шаровые мельницы, мельницы для цемента,
молотковые дробилки, грохот, вибраторы, экструдеры,
пробойные прессы, лесопильные машины, одноцилиндровые компрессоры, прессы для кирпича, строгальные машины, ножницы, прессы, центрифуги, камнедробилки, прокатные станы, вибраторы, барабаны, гибочные станки

Примечание:

Коэффициент нагрузки К_Lопределяется как отношение внешних моментов инерции, приведенных к валу двигателя J прив, к моменту инерции двигателя J дв (момент инерции ротора двигателя, тормоза и инерционной крыльчатки):

К_L = J прив / J дв

Момент инерции J прив, приведенный к валу двигателя определяется из отношения:

J прив=J нагр / U ²,

где

J нагр — момент инерции нагрузки, приведенный к выходному валу редуктора

U – передаточное число редуктора, формула 1

Определяем коэффициент Sf1 на основе диаграммы:

Sf2 – коэффициент, зависящий от вида приводной машины (двигателя). Определяется по таблице:

Таблица 2

Приводная машина	S_f₂
Электродвигатель, паровая турбина	1,0
4-х, 6-ти цилиндровые двигатели внутреннего сгорания, гидравлические и пневматические двигатели	1,25
1-х, 2-х, 3-х цилиндровые двигатели внутреннего сгорания	1,5

Пример выбора редуктора

Исходные данные:

• Кинематическая схема — оси входного и выходного валов параллельны, их оси находятся горизонтально в одной вертикальной плоскости.

• Вид приводимой машины: неравномерно загружаемый ленточный конвейер.

• Твых.треб = 2 000 Н х м.

• nвых. = 65 об/мин.

• Вид двигателя: асинхронный электродвигатель.

• Характер нагрузки: работа непрерывная, нереверсивная, толчки средней силы.

• Средняя ежесуточная работа — 16 часов.

• Количество включений в час — до 2.

• Консольная нагрузка Fвых = 800Н

Выбор редуктора.

По таблицам Выбора редуктора по техническим характеристикам находим мотор-редуктор с нужными характеристиками

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
15.0 кВт х 1500 об/мин
…
66	2 170	22,11	22 600	2,0	97 15х1500
…

По исходным данным условий работы (Таблица 1) определяем, что привод относится по характеру нагрузки к группе В.

По диаграмме определяем, что значение Sf1 = 1,4

По таблице 2 определяем, что значение Sf2 = 1,0

Значение сервис – фактора для данного привода:

Sf = Sf1 х Sf2 = 1,4 х 1,0 = 1,4 < Sfном = 2,0

Условие, при котором расчетный сервис-фактор меньше номинального, выполняется, т.е. для нашего привода выбираем редуктор F97-22.11-66-15х1500

Таблицы выбора

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
0,12 кВт
0,06	15000	22323	84600	0,80	127 R77 0,12х1500
0,07	12600	19048	89300	0,95
0,08	10800	16656	90000	1,10
0,09	9870	14722	90000	1,20
0,11	7980	12912	90000	1,50
0,12	7090	11656	90000	1,70
0,14	6300	10191	90000	1,90
0,09	9590	14767	44400	0,80	107 R77 0,12х1500
0,12	7610	11348	50000	1,00
0,14	5890	10039	54300	1,30
0,16	4880	8548	56600	1,55
0,18	4740	7674	56900	1,60
0,20	4120	6767	58200	1,85
0,23	3530	5954	59400	2,2
0,26	3070	5223	60300	2,5
0,30	2890	4567	60600	2,7
0,39	2140	3521	61900	3,6
0,19	4800	7328	23100	0,90	97 R57 0,12х1500
0,21	4040	6469	30700	1,05
0,25	3680	5615	31600	1,15
0,28	3200	4961	32800	1,35
0,32	2800	4333	33800	1,55
0,35	2550	3906	34300	1,70	97 R57 0,12х1500
0,41	2210	3352	35000	1,95
0,47	1820	2907	35700	2,4
0,54	1670	2553	36000	2,6
0,28	3250	4954	3640	0,90	87 R57 0,12х1500
0,33	2690	4245	24100	1,10
0,37	2200	3721	25800	1,35
0,43	2140	3244	26000	1,40	87 R57 0,12х1500
0,48	1900	2881	26700	1,60
0,54	1700	2576	27300	1,75
0,63	1440	2199	28000	2,1
0,72	1240	1930	28400	2,4
0,81	1120	1709	28700	2,7
0,92	980	1493	29000	3,0
1,1	785	1300	29400	3,8
1,2	710	1148	29500	4,2
0,53	1750	2613	13800	0,85	77 R37 0,12х1500
0,60	1520	2284	15600	1,0
0,68	1340	2029	16700	1,10
0,80	1130	1728	17800	1,35	77 R37 0,12х1500
0,89	1040	1544	18200	1,45
1,0	910	1354	18600	1,65
1,1	810	1200	19000	1,85
1,3	710	1053	19200	2,1
1,5	605	910	19500	2,5
1,7	510	810	19700	2,9
1,9	445	710	19800	3,4
0,97	920	1429	9270	0,90	67 R37 0,12х1500
1,1	830	1271	10200	1,00
1,2	700	1102	11300	1,15
1,4	615	970	11800	1,35
1,6	540	858	12200	1,50
1,8	475	755	12500	1,75
2,2	405	641	12800	2,0
2,4	375	572	12900	2,2
2,7	320	509	13000	2,6
3,2	275	437	13000	3,0

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
0,12 кВт
1,4	655	967	5860	0,90	57 R37 0,12х1500
1,6	585	851	9320	1,05
1,9	500	738	9920	1,20
2,1	435	646	10400	1,40
2,5	370	558	10700	1,60
2,7	330	506	11000	1,80
3,0	285	452	11200	2,1
3,2	295	426	11200	2,0	57 R37 0,12х1500
3,6	260	382	11300	2,3
4,2	225	330	11500	2,7
4,6	200	298	11500	3,0
5,3	177	262	11500	3,4
2,2	425	622	3390	0,95	47 R17 0,12х1500
2,5	370	543	6320	1,10
2,9	320	475	6890	1,25
3,3	280	419	7250	1,45
2,6	365	524	6390	1,10	47 R17 0,12х1500
2,8	340	489	6690	1,20
3,2	290	427	7130	1,35
3,6	260	381	7400	1,55
4,1	225	334	7610	1,75
4,7	198	295	7780	2,0
5,4	166	253	7940	2,4
4,3	210	322	4130	0,95	37 R17 0,12х1500
5,0	184	278	4510	1,10
5,7	157	242	4810	1,30
6,2	149	221	4890	1,35
4,2	225	326	3890	0,90	37 R17 0,12х1500
4,8	195	285	4370	1,05
5,5	170	250	4670	1,20
6,3	150	219	4880	1,35
7,4	127	186	5080	1,60
8,3	114	167	5170	1,75
3,9	290	228,99	13000	2,8	67 0.12Х1000
4,6	250	195,39	13000	3,3
5,3	220	170,85	13000	3,8
5,6	205	162,31	13000	4,0
6,3	181	142,40	13000	4,5
4,5	255	199,70	11400	2,4	57 0.12Х1000
4,9	235	183,60	11500	2,6
5,7	200	157,09	11500	3,0
6,6	173	136,16	11500	3,5
7,1	162	127,27	11500	3,7
6,9	166	199,70	11500	3,6	57 0,12х1500
7,5	153	183,60	11500	3,9
8,8	130	157,09	11500	4,6
10	113	136,16	11500	5,3
4,7	245	190,76	7510	1,65	47 0.12Х1000
5,1	225	175,38	7640	1,80
6,0	191	150,06	7820	2,1
6,9	166	130,07	7940	2,4
7,4	155	121,57	7990	2,6
8,6	134	105,09	8070	3,0
10	114	89,29	8130	3,5
11	102	79,72	8180	3,9
7,2	158	190,76	7970	2,5	47 0,12х1500
7,9	146	175,38	8020	2,8
9,2	125	150,06	8100	3,2
11	108	130,07	8150	3,7
7,0	164	128,51	4740	1,20	37 0.12Х1000
7,6	150	117,88	4880	1,35
9,0	128	100,36	5070	1,55
10	110	88,53	5190	1,80
11	103	80,65	5240	1,95

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
0,12 кВт
11	107	128,51	5220	1,85	37 0,12х1500
12	98	117,88	5270	2,0
14	83	100,36	5340	2,4
16	72	86,53	5400	2,8
17	67	80,65	5410	3,0
20	59	70,50	5440	3,4
21	55	66,09	5460	3,6
24	48	58,32	5470	4,1
25	45	54,54	5480	4,4
27	43	51,70	5490	4,7
29	39	47,02	5500	5,1
31	36	43,83	5500	5,5
36	32	38,31	5510	6,3
38	30	35,91	5520	6,7
44	28	31,69	5520	7,6
49	23	28,09	5520	8,6
58	20	23,88	5270	10
58	20	23,63	5250	10	37 0,12х1500
67	17	20,57	5030	12
75	16	19,27	4930	13
81	14	17,03	4740	14
87	13	15,81	4630	15
96	12	14,33	4490	17
107	11	12,87	4330	19
125	9,2	11,08	4130	21
132	8,7	10,42	4050	21
154	7,4	8,97	3880	24
186	6,2	7,44	3630	23
205	5,6	6,74	3510	25
228	5,0	6,05	3390	27
265	4,3	5,21	3230	29
282	4,1	4,90	3170	29
327	3,5	4,22	3020	31
0,18 кВт
0,10	13500	12912	87500	0,90	127 R77 0,18Х1500
0,11	12100	11656	90000	1,00
0,13	10700	10191	90000	1,10
0,5	8980	8831	90000	1,35
0,17	7770	7643	90000	1,55
0,20	7150	6715	90000	1,70
0,15	8580	8548	47400	0,90	107 R77 0,18Х1500
0,17	8050	7674	48800	0,95
0,20	7030	6767	51500	1,10
0,22	6090	5954	53800	1,25
0,25	5310	5223	55600	1,45
0,29	4860	4567	58800	1,60
0,37	3660	3521	59100	2,1
0,43	3170	3037	60100	2,4	107 R77 0,18Х1500
0,48	2880	2756	60600	2,7
0,56	2470	2369	61400	3,1
0,64	2160	2068	61900	3,6
0,30	4660	4333	27900	0,90	97 R57 0,18Х1500
0,34	4260	3906	30000	1,0	97 R57 0,18Х1500
0,39	3670	3352	31600	1,15
0,45	3100	2907	33100	1,40
0,52	2790	2553	33800	1,55
0,59	2450	2245	34500	1,75
0,67	2130	1970	35200	2,0
0,77	1890	1722	35600	2,3
0,86	1670	1527	36000	2,6
0,99	1380	1327	36500	3,1
1,1	1280	1171	36600	3,3

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
0,18 кВт
0,46	3160	2881	12300	0,95	87 R57 0,18Х1500
0,51	2820	2576	23600	1,05
0,60	2400	2199	25200	1,25
0,68	2080	1930	26200	1,45
0,77	1880	1709	26800	1,60
0,88	1640	1493	27500	1,85
1,0	1350	1300	28200	2,2
1,1	1210	1148	28500	2,5
1,3	1050	1010	28900	2,9
1,5	940	887	29100	3,2
1,7	810	780	29400	3,7
0,76	1880	1728	7810	0,80	77 R37 0,18Х1500
0,86	1710	1544	14100	0,90
0,98	1500	1354	15700	1,0
1,1	1330	1200	16800	1,15
1,2	1170	1053	17600	1,30
1,5	1000	910	18300	1,50
1,6	880	810	18800	1,75
1,9	755	710	19100	2,0
2,2	670	615	19300	2,2
1,5	910	858	9370	0,90	67 R37 0,18Х1500
1,8	800	755	10400	1,00
2,1	885	641	11400	1,20
2,3	625	572	11800	1,30
2,6	540	509	12200	1,60
3,0	470	437	12600	1,75
3,4	420	384	12700	1,95
2,6	560	500	12100	1,45	67 R37 0,18Х1500
2,9	510	454	12400	1,60
3,4	440	392	12700	1,85
4,0	370	333	12900	2,2
4,4	325	297	13000	2,5
5,1	285	261	13000	2,9
5,6	260	238	13000	3,2
6,6	215	200	13000	3,8
2,4	615	558	9080	1,00	57 R37 0,18Х1500
2,6	550	506	9560	1,10
2,9	485	452	10000	1,25
3,4	415	386	10500	1,45
3,9	360	338	10800	1,65
3,1	485	426	10000	1,25	57 R37 0,18Х1500
3,5	430	382	10400	1,40
4,0	370	330	10700	1,60
4,4	335	298	11000	1,80
5,0	295	262	11200	2,0
5,8	250	226	11400	2,4
6,6	215	200	11500	2,8
3,6	400	370	5920	1,00	47 R17 0,18Х1500
4,1	365	324	6410	1,10
4,6	315	288	6910	1,25
5,3	270	249	7310	1,50
4,0	375	334	6260	1,05	47 R17 0,18Х1500
4,5	330	295	6780	1,20
5,2	280	253	7250	1,45
6,1	245	217	7490	1,80
7,0	215	190	7690	1,85
7,4	200	178	7770	2,0
7,1	210	186	4160	0,95	37 R17 0,18Х1500
7,9	188	167	4460	1,05
9,1	166	145	4720	1,20
10	146	129	4910	1,35
3,1	555	281,71	19600	2,7	77 0,18Х1000
3,3	520	262,93	19700	2,9
3,8	445	225,79	19800	3,4

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,18 кВт
3,8	450	228,99	12600	1,80	67 0,18Х1000
4,4	385	195,39	12900	2,1
5,1	340	170,85	13000	2,4
5,8	300	228,99	13000	2,8	67 0,18Х1500
6,8	255	195,39	13000	3,2
7,7	225	170,85	13000	3,7
4,4	395	199,70	10600	1,50	57 0,18Х1000
4,7	365	183,60	10800	1,65
5,5	310	157,09	11100	1,95
6,4	270	138,16	11300	2,2
6,8	250	127,27	11400	2,4
7,9	215	110,01	11500	2,8
6,6	260	199,70	11300	2,3	57 0,18Х1500
7,2	240	183,60	11500	2,5
8,4	205	157,09	11500	2,9
9,7	177	136,16	11500	3,4
10	166	127,27	11500	3,6
4,6	375	190,76	6240	1,05	47 0,18Х1000
5,0	345	175,38	6600	1,15
5,8	295	150,06	7090	1,35
6,7	255	130,07	7410	1,55
7,2	240	121,57	7530	1,65
6,9	250	190,76	7470	1,60	47 0,18Х1500
7,5	230	175,38	7610	1,75
8,8	195	150,06	7800	2,0
10	169	130,07	7920	2,4
11	158	121,57	7970	2,5
7,4	235	117,88	3750	0,85	37 0,18Х1000
8,7	198	100,36	4320	1,00
10	171	86,53	4660	1,15
11	159	80,65	4790	1,25
12	139	70,50	4970	1,45
10	167	128,51	4700	1,20	37 0,18Х1500
11	154	117,88	4850	1,30
13	131	100,36	5050	1,55
15	113	86,53	5180	1,75
16	105	80,65	5230	1,90
19	92	70,50	5300	2,2
20	86	66,09	5330	2,3
23	76	58,32	5380	2,6
24	71	54,54	5400	2,8
26	67	51,70	5410	3,0
28	61	47,02	5440	3,3
30	57	43,83	5450	3,5
34	50	38,31	5470	4,0
37	47	35,91	5480	4,3
42	41	31,69	5490	4,8
47	37	28,09	5500	5,5
55	31	23,88	5260	6,4
56	31	23,63	5240	6,5	37 0,18Х1500
64	27	20,57	5030	7,5
69	25	19,27	4930	8,0
78	22	17,03	4740	9,0
83	21	15,81	4640	9,7
92	19	14,33	4500	11
103	17	12,87	4350	12
119	14	11,08	4150	13
127	14	10,42	4070	14
147	12	8,97	3880	15
178	9,7	7,44	3650	15
196	8,8	6,74	3540	16
218	7,9	6,05	3420	17
253	6,8	5,21	3260	18
269	6,4	4,90	3190	19
313	5,5	4,22	3040	20

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,25 кВт
0,15	13300	8831	88000	0,90	127 R77 0,25Х1500
0,17	11500	7643	90000	1,05
0,19	10400	6715	90000	1,15
0,22	9190	5925	90000	1,30
0,25	7860	5153	90000	1,55
0,29	6850	4533	90000	1,75
0,22	9000	5954	46200	0,85	107 R77 0,25Х1500
0,25	7860	5223	49300	1,00
0,28	7090	4567	51400	1,10
0,37	5370	3521	55500	1,45
0,43	4680	3037	57000	1,65	107 R77 0,25Х1500
0,47	4240	2756	57900	1,80
0,55	3650	2369	59100	2,1
0,63	3180	2068	60000	2,4
0,81	2440	1597	61400	3,2
0,93	2110	1401	62000	3,6
0,45	4530	2907	29200	0,95	97 R57 0,25Х1500
0,51	4050	2553	30600	1,05
0,58	3560	2245	31900	1,20
0,66	3100	1970	33100	1,40
0,75	2740	1722	33900	1,55
0,75	2430	1527	34600	1,75
0,98	2040	1327	35300	2,1
1,1	1860	1171	35600	2,3
1,3	1630	1022	36100	2,6
0,67	3040	1930	18200	1,00	87 R57 0,25Х1500
0,76	2710	1709	24000	1,10
0,87	2380	1493	25200	1,25
1,0	1990	1300	26500	1,50
1,1	1780	1148	27100	1,70
1,3	1550	1010	27700	1,95
1,5	1370	887	28100	2,2
1,7	1200	780	28500	2,5
1,9	1020	674	28900	2,9
1,2	1690	1053	14300	0,90	77 R37 0,25Х1500
1,4	1450	910	16000	1,05
1,6	1260	810	17100	1,20
1,8	1110	710	17900	1,35
2,1	970	615	18400	1,55
2,4	850	538	18800	1,75
2,7	780	480	19100	2,0
3,2	645	413	19400	2,3
2,0	1000	641	2370	0,80	67 R37 0,25Х1500
2,3	910	572	9440	0,90
2,6	795	509	10500	1,05
3,0	685	437	11400	1,20
2,6	810	500	10400	1,00	67 R37 0,25Х1500
2,9	740	454	11000	1,10
3,3	635	392	11700	1,30
3,9	535	333	12200	1,55
4,4	475	297	12500	1,70
5,0	420	261	12700	1,95
5,5	375	238	12900	2,2
3,4	605	386	9170	1,00	57 R37 0,25Х1500
3,8	525	338	9740	1,15
5,1	400	255	10600	1,50
3,4	625	382	8710	0,95	57 R37 0,25Х1500
3,9	535	330	9680	1,10
4,4	485	298	10000	1,25
5,0	425	262	10400	1,40
5,8	360	226	10800	1,65
6,5	320	200	11000	1,90
7,7	270	170	11300	2,2

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,25 кВт
5,2	395	249	6020	1,00	47 R17 0,25Х1500
6,0	350	218	6580	1,15
6,7	305	193	7000	1,30
7,4	280	175	7250	1,45
5,1	405	253	5850	1,00	47 R17 0,25Х1500
6,0	355	217	6490	1,10
507	310	190	6970	1,30
7,3	290	178	7150	1,40
8,7	240	149	7520	1,65
9,9	210	131	7710	1,90
8,9	240	145	3640	0,85	37 R17 0,25Х1500
10	210	129	4130	0,95
11	193	118	4390	1,05
13	160	98	4780	1,25
15	140	87	4970	1,45
3,1	765	281,71	19100	1,95	77 0,25Х1000
3,3	715	262,93	19200	2,1
3,9	615	225,79	19500	2,5
4,4	540	198,31	19600	2,8
4,7	510	188,40	19700	2,9
3,8	620	228,99	11800	1,30	67 0,25Х1000
4,5	530	195,39	12300	1,55
5,2	465	170,85	12600	1,75
5,4	440	162,31	12700	1,85
6,2	385	142,40	12900	2,1
5,7	420	228,99	12700	1,95	67 0,25Х1500
6,7	360	195,39	13000	2,3
7,6	315	170,85	13000	2,6
8,0	300	162,31	13000	2,8
9,1	360	142,40	13000	3,1
4,4	540	199,70	9630	1,10	57 0,25Х1000
4,8	500	183,60	9940	1,20
5,6	425	157,09	10400	1,40
6,5	370	136,16	10800	1,60
6,9	345	127,27	10900	1,75
8,0	300	110,01	11100	2,0
6,5	365	199,70	10800	1,65	57 0,25Х1500
7,1	335	183,60	10900	1,80
8,3	290	157,09	11200	2,1
9,6	250	136,16	11400	2,4
10	235	127,27	11500	2,6
12	200	110,01	11500	3,0
5,9	405	150,06	5750	1,00	47 0,25Х1000
6,8	355	130,07	6530	1,15
7,2	330	121,57	6770	1,20
8,4	285	105,09	7190	1,40
6,8	350	190,76	6550	1,15	47 0,25Х1500
7,4	320	175,38	6850	1,25
8,7	275	150,06	7270	1,45
10	240	130,07	7540	1,65
11	225	121,57	7640	1,80
12	193	105,09	7810	2,1
15	164	89,29	7950	2,4

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,25 кВт
10	235	128,51	3690	0,85	37 0,25Х1500
11	215	117,88	4040	0,90
13	184	100,36	4500	1,10
15	159	86,53	4790	1,25
16	148	80,65	4900	1,35
18	130	70,50	5060	1,55
20	121	66,09	5120	1.65
22	107	58,32	5210	1,85
24	100	54,54	5260	2,0
25	95	51,70	5280	2,1
28	86	47,02	5330	2,3
30	81	43,83	5360	2,5
34	70	38,31	5400	2,8
36	66	35,91	5420	3,0
41	58	31,69	5450	3,4
46	52	28,09	5430	3,9
54	44	23,88	5180	4,6
55	43	23,63	5170	4.6	37 0,25Х1500
63	38	20,57	4960	5,3
67	35	19,27	4870	5,7
76	31	17,03	4690	6,4
82	29	15,81	4590	6,9
91	26	14,33	4460	7,6
101	24	12,87	4320	8,5
117	20	11,08	4120	9,3
125	19	10,42	4050	9,7
145	17	8,97	3860	11
175	14	7,44	3630	11
193	12	6,74	3520	11
215	11	6,05	3410	12
249	9,6	5,21	3250	13
265	9,0	4,90	3190	13
308	7,7	4,22	3040	14
0,37 кВт
0,21	14900	6715	84800	0,80	127 R77 0,37Х1500
0,23	13100	5925	88300	0,90
0,27	11300	5153	90000	1,05
0,30	9850	4533	90000	1,20
0,35	8590	3926	90000	1,40
0,40	7510	3454	90000	1,60
0,46	6570	3031	90000	1,85
0,45	6720	3037	52300	1,15	107 R77 0,37Х1500
0,50	6090	2756	53800	1,25
0,58	5240	2369	55800	1,45
0,67	4570	2068	57200	1,70
0,86	3510	1597	59400	2,2
0,61	5070	2245	5160	0,85	97 R57 0,37Х1500
0,70	4430	1970	29500	0,95
0,80	3900	1722	31000	1,10
0,90	3460	1527	32200	1,25
1,0	2930	1327	33500	1,45
1,2	2650	1171	34100	1,60
1,4	2310	1022	34800	1,85
1,5	1960	898	35500	2,2
1,1	2870	1300	23400	1,05	87 R57 0,37Х1500
1,2	2550	1148	24600	1,20
1,4	2230	1010	25700	1,35
1,6	1970	887	26500	1,50
1,8	1720	780	27200	1,75
2,0	1470	674	27900	2,0
2,3	1340	609	28200	2,2
2,7	1130	515	28700	2,7
3,0	1000	452	29000	3,0

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,37 кВт
1,7	1810	810	13300	0,85	77 R37 0,37х1500
1,9	1590	710	15100	0,95
2,2	1390	615	16400	1,10
2,6	1210	538	17400	1.25
2,9	1080	480	18000	1.40
3,3	920	413	18600	1.65
3,8	830	367	18900	1.80
4,3	730	323	19200	2.0
3,2	980	437	5750	0.85	67 R37 0,37х1500
3,6	870	384	9880	0.95
4,1	770	338	10800	1.05
4,5	685	305	11400	1.20
5,4	575	257	12000	1.40
6,0	510	231	12400	1.60
5,4	570	255	9420	1.05	57 R37 0,37х1500
6,9	445	201	10300	1.35
7,6	405	181	10500	1.50
5.3	605	262	9170	1.00	57 R37 0,37х1500
6.1	515	226	9810	1.15
6.9	455	200	10200	1.30
8.1	385	170	10700	1.55
9.1	345	152	10900	1.75
10	300	134	11100	2.0
7.9	395	175	5990	1.00	47 R17 0,37х1500
9.4	335	147	6740	1.20
11	295	130	7110	1.35
2.5	1410	270.68	28100	2.1	87 0,37х750
2.7	1330	255.37	28200	2.3
3.0	1190	228.93	28600	2.5
3.5	1020	197.20	28900	2.9
3.3	1060	270.68	28800	2.8	77 0,37х1000
3.5	1000	255.37	29000	3.0
3.9	900	228.93	29200	3.3
4.0	890	225.79	18700	1.70	77 0,37х1500
4.5	780	198.31	19100	1.95
4.8	740	188.40	19200	2.0
5.4	655	166.47	19400	2.3
6.3	560	142.27	19600	2.7
4.9	720	281.71	19200	2.1	77 0,37х1500
5.2	675	262.93	19300	2.2
6.1	580	225.79	19500	2.6
7.0	510	198.31	19700	3.0
4.6	765	195.39	10800	1.05	67 0,37х1000
5.3	670	170.85	11500	1.20
5.6	635	162.31	11700	1.30
6.3	560	142.40	12100	1.45
7.4	475	120.79	12500	1.75
6.0	585	228.99	12000	1.40	67 0,37х1500
7.1	500	195.39	12400	1.65
8.1	435	170.85	12700	1.85
8.5	415	162.31	12800	1.95
9.7	365	142.40	12900	2.2
11	310	120.79	13000	2.7
5.7	615	157.09	9070	0.95	57 0,37х1000
6.6	535	136.16	9680	1.10
7.1	500	127.27	9930	1.20
8.2	430	110.01	10400	1.40

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м		Передаточное число			Консольная нагрузка ном, Н		Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,37 кВт
6.9	510	199.70			9850			1.15	57 0,37х1500
7.5	470	183.60			10100			1.30
8.8	400	157.09			10600			1.50
10	350	136.16			10900			1.70
11	325	127.27			11000			1.85
13	280	110.01			11200			2.1
15	240	93.47			11500			2.5
17	215	83.46			11500			2.8
9.2	385	150.06			6140			1.05	47 0,37х1500
11	335	130.07			6740			1.20
13	270	105.09			7320			1.50
15	230	89.29			7600			1.75
17	205	79.72			7750			1.95
20	174	68.09			7900			2.3
21	167	65.36			7930			2.4
16	220	86.53			3960			0.90	37 0,37х1500
17	205	80.65			4200			0.95
20	181	70.50			4550			1.10
21	169	66.09			4680			1.20
24	149	58.32			4890			1.35
25	140	54.54			4970			1.45
27	132	51.70			5030			1.50
29	120	47.02			5120			1.65
31	112	43.83			5180			1.80
36	98	38.31			5270			2.0
38	92	35.91			5300			2.2
44	81	31.69			5300			2.5
49	72	28.09			5140			2.8
58	61	23.88			4930			3.3
58	61			23.63			4920	3.3	37 0,37х1500
67	53			20.57			4740	3.8
72	49			19.27			4650	4.1
81	44			17.03			4500	4.6
87	41			15.81			4400	4.9
96	37			14.33			4280	5.4
107	33			12.87			4150	6.1
125	28			11.08			3970	6.7
132	27			10.42			3900	6.9
154	23			8.97			3730	7.6
186	19			7.44			3510	7.8
205	17			6.74			3410	8.1
228	16			6.05			3300	8.7
265	13			5.21			3150	9.4
282	13			4,9			3090	9,6
327	11			4.22			2950	10
0,55 кВт
0.22	20500		6295			92000		0.90	157 R97 0,55х1500
0.25	17400		5404			102100		1.05
0.49	8930		2780			118700		2.0
0.56	7760		2427			120000		2.3	157 R97 0,55х1500
0.81	5520		1674			120000		3.3
1.0	4220		1308			120000		4.3
1.2	3730		1169			120000		4.8
0.35	13300		3926			88000		0.90	127 R77 0,55х1500
0.39	11600		3454			90000		1.05
0.45	10200		3031			90000		1.20
0.57	8100		2369			48700		0.95	107 R77 0,55х1500
0.66	7070		2068			51400		1.10
0.74	6110		1826			53800		1.25
0.85	5440		1597			55300		1.40
0.97	4750		1401			56900		1.60
1.1	4160		1243			58100		1.85
1.2	3700		1087			59000		2.1
1.4	3180		950			60000		2.4
1.6	2770		834			60800		2.8
2.1	2150		640			61900		3.6

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,55 кВт
1,0	4530	1327	29200	0,95	97 R57 0,55Х1500
1,2	4060	1171	30600	1,05
1,3	3550	1022	32000	1,20
1,5	3050	898	33200	1,40
1,7	2690	784	34000	1,60
2,0	2340	690	34700	1,85
2,2	2060	605	35300	2,1
2,6	1790	529	35800	2,4
2,9	1580	467	36100	2,7
3,4	1360	406	36500	3,2
3,7	1220	363	36700	3,5
1,5	3040	887	18200	1,00	87 R57 0,55Х1500
1,7	2660	780	24200	1,15
2,0	2290	674	25500	1,30
2,2	2080	609	26200	1,45
2,6	1750	515	27100	1,70
3,0	1540	452	27700	1,95
3,9	1160	345	28600	2,6
2,5	1860	538	9980	0,80	77 R37 0,55Х1500
2,8	1660	480	14600	0,90
3,3	1420	413	16200	1,05
3,7	1270	367	17100	1,20
4,2	1120	323	17800	1,35
5,3	890	257	9660	0,90	67 R37 0,55Х1500
5,9	790	231	10600	1,05
6,6	705	205	11200	1,15
7,8	600	175	11900	1,35
2,5	2140	276,77	35100	2,0	97 0,55Х750
2,7	1960	253,41	35500	2,2
3,0	1730	223,88	35900	2,5
2,5	2090	270,68	26200	1,45	87 0,55Х750
2,7	1970	255,37	26500	1,50
3,0	1770	228,93	27100	1,70
3,5	1520	197,20	27800	1,95
3,3	1580	270,68	27600	1,90	87 0,55Х1000
3,5	1490	255,37	27800	2,0
3,9	1340	228,93	28200	2,2
4,6	1150	197,20	28700	2,6
5,0	1050	179,97	28900	2,9
4,0	1320	225,79	16800	1,15	77 0,55Х1000
4,5	1160	198,31	17600	1,30
4,8	1100	188,40	17900	1,35
5,4	970	166,47	18400	1,55
6,3	830	142,27	18900	1,80
6,9	760	130,42	19100	1,95
6,0	870	225,79	18800	1,70	77 0,55Х1500
6,9	765	198,31	19100	1,95
7,2	730	188,40	19200	2,1
8,2	645	166,47	19400	2,3
9,6	550	142,27	19600	2,7
10	505	130,42	19700	3,0
12	440	114,45	19800	3,4
13	420	108,46	19800	3,6
14	365	94,93	19900	4,1
7,0	755	195,39	10900	1,10	67 0,55Х1500
8,0	660	170,85	11500	1,25
8,4	625	162,31	11700	1,30
9,6	550	142,40	12200	1,50
11	465	120,79	12600	1,75
12	420	109,04	12700	1,95
14	370	95,94	12900	2,2
15	350	90,59	13000	2,3
17	310	79,76	13000	2,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка ном, Н	Сервис-фактор, Sном	Габарит редуктора и типоразмер электродвигателя
0,55 кВт
8,7	605	157,09	9150	1,00	57 0,55Х1500
10	525	136,16	9750	1,15
11	490	127,27	9980	1,20
12	425	110,01	10400	1,40
15	360	93,47	10800	1,65
16	320	83,46	11000	1,85
19	280	72,98	11200	2,1
20	265	68,22	11300	2,3
23	230	58,97	11500	2,6
13	405	105,09	5840	1,00	47 0,55Х1500
15	345	89,29	6620	1,15
17	310	79,72	6990	1,30
20	265	68,09	7370	1,50
21	250	65,36	7440	1,60
24	220	56,49	7670	1,85
28	185	48,00	7850	2,2
32	168	42,86	7940	2,4
23	225	58,32	3890	0,90	37 0,55Х1500
25	210	54,54	4140	0,95
26	200	51,70	4300	1,00
29	182	47,02	4540	1,10
31	169	43,83	4680	1,20
36	148	38,31	4900	1,35
38	139	35,91	4980	1,45
43	122	31,69	4990	1,65
48	109	28,09	4870	1,85
57	92	23,88	4700	2,2
58	91	23,63	4690	2,2	37 0,55Х1500
66	79	20,57	4540	2,5
71	74	19,27	4470	2,7
80	66	17,03	4340	3,0
95	55	14,33	4150	3,6
106	50	12,87	4030	4,0
123	43	11,08	3870	4,4
130	40	10,42	3810	4,6
152	35	8,97	3650	5,1
170	31	8,01	3540	5,5
183	29	7,44	3440	5,1
202	26	6,74	3340	5,4
225	23	6,05	3240	5,8
261	20	5,21	3100	6,2
277	19	4,90	3050	6,3
322	16	4,22	2920	6,8
261	15	3,77	2820	7,2
0,75 кВт
0,50	12300	2780	113600	1,45	157 R97 0,75Х1500
0,57	10700	2427	116200	1,70	157 R97 0,75Х1500
0,82	7580	1674	120000	2,4
1,1	5830	1308	120000	3,1
1,2	5170	1169	120000	3,5
0,46	13800	3031	86900	0,85	127 R77 0,75Х1500
0,52	12400	2672	89600	0,95	127 R77 0,75Х1500
0,59	10900	2357	90000	1,10
0,68	9390	2038	90000	1,30
0,77	8190	1784	90000	1,45
0,86	7350	1606	90000	1,65

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
0,75 кВт
0,76	8360	1826	48000	0,90	107 R77 0,75Х1500
0,86	7400	1597	50500	1,05
0,98	6470	1401	52900	1,20
1,1	5690	1243	54800	1,35
1,3	5040	1087	56200	1,50
1,5	4350	950	57700	1,75
1,7	3800	834	58800	2,0
2,2	2940	640	60500	2,6
3,2	2000	436	62200	3,8
1,4	4810	1022	22800	0,90	97 R57 0,75Х1500
1,5	4150	898	30300	1,05
1,8	3660	784	31700	1,20
2,0	3190	690	32900	1,35
2,3	2800	605	33800	1,55
2,6	2440	529	34500	1,75
3,0	2160	467	35100	2,0
3,4	1880	406	35600	2,3
3,8	1670	383	36000	2,6
2,0	3120	674	14700	0,95	87 R57 0,75Х1500
2,3	2830	609	23600	1,05
2,7	2390	515	25200	1,25
3,0	2100	452	26100	1,45
4,0	1590	345	27600	1,90
3,8	1720	367	14100	0,85	77 R37 0,75Х1500
4,3	1520	323	15600	1,0
4,9	1310	280	16900	1,15
2,7	2640	252,40	61100	2,9	107 0,75Х750
2,5	2870	276,77	33600	1,50	97 0,75Х750
2,7	2630	253,41	34100	1,65
3,1	2320	223,88	34800	1,85
3,2	2200	276,77	3500	1,95	97 0,75Х1000
3,5	2020	253,41	35400	2,1
4,0	1780	223,88	35800	2,4
3,3	2150	270,68	26000	1,40	87 0,75Х1000
3,5	2030	255,37	26300	1,50
3,9	1820	228,93	27000	1,65
4,6	1570	197,20	27600	1,90
5,0	1430	179,97	28000	2,1
5,6	1270	156,61	28400	2,4
5,1	1400	270,68	28100	2,1	87 0,75Х1500
5,4	1330	255,37	28200	2,3
6,0	1190	228,93	28600	2,5
4,5	1580	198,31	15200	0,95	77 0,75Х1000
4,8	1500	188,40	15700	1,00
5,4	1320	166,47	16800	1,15
6,3	1130	142,27	17800	1,30
6,9	1040	130,42	18200	1,45
6,1	1170	225,79	17600	1,30	77 0,75Х1500
7,0	1030	198,31	18200	1,45
7,3	980	188,40	18400	1,55
8,3	860	166,47	18800	1,75	77 0,75Х1500
9,7	740	142,27	19200	2,0
11	675	130,42	19300	2,2
12	595	114,45	19500	2,5
13	565	108,46	19600	2,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном		Габарит редуктора и типоразмер электродвигателя
0,75 кВт
8,1	890	170,85	9670	0,90		67 0,75Х1500
8,5	840	162,31	10100	0,95
9,7	740	142,40	11000	1,10
11	625	120,79	11700	1,30
13	565	109,04	12100	1,45		67 0,75Х1500
14	500	95,94	12400	1,65
15	470	90,59	12500	1,75
17	415	79,76	12800	2,0
20	350	67,65	13000	2,3
23	315	61,07	13000	2,6
11	660	127,27	5290	0,90		57 0,75Х1500
13	570	110,01	9420	1,05
15	485	93,47	10000	1,25
17	435	83,46	10400	1,40
19	380	72,98	10700	1,60
20	355	68,22	10800	1,70
23	305	58,97	11100	1,95
28	260	50,10	11300	2,3
31	230	44,73	11400	2,6
17	415	79,72	5060	0,95		47 0,75Х1500
20	355	68,09	6520	1,15
21	340	65,36	6680	1,20
24	295	55,49	7120	1,35		47 0,75Х1500
29	250	48,00	7470	1,60
32	220	42,86	7640	1,80
38	190	36,61	7820	2,1
40	178	34,29	7850	2,2
48	150	28,88	7540	2,7
29	245	47,02	3530	0,80		37 0,75Х1500
31	230	43,83	3850	0,90
36	199	38,31	4310	1,00
38	186	35,91	4480	1,05
44	165	31,69	4620	1,20
49	146	28,09	4540	1,35
58	124	23,88	4410	1,60
58	123	23,63	4400	1,65		37 0,75Х1500
67	107	20,57	4290	1,85
72	100	19,27	4240	2,0
81	88	17,03	4130	2,3
96	74	14,33	3970	2,7
107	67	12,87	3870	3,0
125	58	11,08	3730	3,3
132	54	10,42	3680	3,4
154	47	8,97	3540	3,8
205	35	6,74	3250	4,0
228	31	6,05	3150	4,3
265	27	5,21	3030	4,6
282	25	4,90	2970	4,7
327	22	4,22	2850	5,0
366	20	3,77	2760	5,4
1,1 кВт
0,50	18200	2780	99800	1,00	157 R97 1,1Х1500
0,58	16000	2427	105800	1,15	157 R97 1,1Х1500
0,64	14300	2185	109700	1,25
0,72	12700	1944	112900	1,40
0,84	11200	1674	115500	1,60
1,1	8640	1308	119000	2,1
1,2	7680	1169	120000	2,3
1,5	6190	953	120000	2,9
1,7	5450	845	120000	3,3
3,1	2880	446	120000	6,2
4,6	1950	302	120000	9,2

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
1,1 кВт
0,69	13800	2038	87000	0,85	127 R77 1,1Х1500
0,79	12000	1784	90000	1,00
0,87	10800	1606	90000	1,10
1,0	9350	1390	90000	1,30
1,1	8170	1220	90000	1,45
1,3	7260	1077	90000	1,65
1,1	8360	1243	48000	0,90	107 R77 1,1Х1500
1,3	7370	1087	50600	1,05
1,5	6390	950	53100	1,20
1,7	5590	834	55000	1,35
1,9	4910	736	56500	1,55
2,2	4310	640	57800	1,80
2,0	4670	690	27800	0,90	97 R57 1,1Х1500
2,3	4100	605	30500	1,05
2,7	3580	529	31900	1,20
3,0	3160	467	32900	1,35
3,5	2730	406	33900	1,55
3,8	2450	363	34500	1,75
3,1	3070	452	16900	1,00	87 R57 1,1Х1500
4,1	2330	345	25400	1,30
4,7	2020	300	26400	1,50
5,6	1670	249	27400	1,80
2,7	3930	254,40	58600	1,95	107 1,1Х750
3,2	3330	215,37	59800	2,3
3,4	3080	199,31	60200	2,5
3,8	2760	176,64	60800	2,8
3,3	3160	276,77	32900	1,35	97 1,1Х1000
3,6	2890	253,41	33600	1,50
4,1	2560	223,88	34300	1,70
4,8	2170	189,92	35100	2,0
5,3	2000	174,87	35400	2,2
5,1	2080	276,77	35200	2,1	97 1,1Х1500
5,5	1900	253,41	35600	2,3
6,2	1680	223,88	36000	2,6
3,4	3090	270,68	16000	0,95	87 1,1Х1000
3,6	2920	255,37	22700	1,05
4,0	2610	228,93	24400	1,15
4,7	2250	197,20	25700	1,35
5,1	2050	179,97	26300	1,45
5,8	1820	159,61	27000	1,65
5,2	2030	270,68	26300	1,50	87 1,1Х1500
5,5	1820	255,37	26700	1,55
6,1	1720	228,93	27200	1,75
7,1	1480	197,20	27900	2,0
7,8	1350	179,97	28200	2,2	87 1,1Х1500
8,8	1200	159,61	28500	2,5
10	1010	134,16	29000	3,0
11	930	123,29	29100	3,2
7,1	1490	198,31	15800	1,00	77 1,1Х1500
7,4	1410	188,40	16300	1,05
8,4	1250	166,47	17200	1,20
9,8	1070	142,27	18000	1,40
11	980	130,42	18400	1,55	77 1,1Х1500
12	860	114,45	18800	1,75
13	810	108,46	18900	1,85
15	710	94,93	19200	2,1
16	640	85,52	19400	2,3
19	565	75,02	19600	2,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
1,1 кВт
12	910	120,79	9460	0,90	67 1,1Х1500
13	820	109,04	10300	1,00
15	720	95,94	11100	1,15
15	680	90,59	11400	1,20
18	600	79,76	12400	1,35
21	510	67,65	12600	1,60
23	460	61,07	12800	1,80
26	405	53,73	12900	2,0
28	380	50,74	13000	2,2
32	325	43,20	13000	2,5
36	295	39,26	13000	2,7
41	255	34,01	13000	2,9
17	625	83,46	8470	0,95	57 1,1Х1500
19	550	72,98	9590	1,10
21	510	68,22	9840	1,15
24	440	58,97	10300	1,35
28	375	50,10	10700	1,60
31	335	44,73	10700	1,80
37	285	38,21	10400	2,1
39	270	35,79	10200	2,2
46	225	30,15	9810	2,6
25	425	56,49	3730	0,95	47 1,1Х1500
29	360	48,00	6440	1,10	47 1,1Х1500
33	320	42,86	6860	1,25	47 1,1Х1500
38	275	36,81	7280	1,45
41	255	34,29	7260	1,55
48	215	28,88	7040	1,85
45	230	30,86	7130	1,75	47 1,1Х1500
48	220	29,32	7060	1,80
54	193	25,72	6880	2,1
64	164	21,82	6640	2,4
71	148	19,70	6490	2,7
44	240	31,69	3680	0,85	37 1,1Х1500
50	210	28,09	3970	0,95
59	179	23,88	3930	1,10
68	154	20,57	3870	1,30	37 1,1Х1500
73	145	19,27	3740	1,40
82	128	17,03	3780	1,55
98	108	14,33	3680	1,85
109	97	12,87	3610	2,1
126	83	11,08	3500	2,3
134	78	10,42	3460	2,4
156	67	8,97	3350	2,6
175	60	8,01	3260	2,8
208	51	6,74	3090	2,8
231	45	6,05	3010	3,0
269	39	5,21	2900	3,2
286	37	4,90	2860	3,3
332	32	4,22	2750	3,5
372	28	3,77	2670	3,7
1,5 кВт
0,58	21900	2427	86400	0,80	157 R97 1,5Х1500
0,65	19700	2185	95000	0,90
0,73	17500	1944	101700	1,05
0,84	15300	1674	107400	1,20
1,1	11944	1308	114400	1,50
1,2	10600	1169	116400	1,70
1,5	8540	953	119100	2,1
1,7	7530	845	120000	2,4
3,2	3980	446	120000	4,6
4,7	2690	302	120000	6,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
1,5 кВт
0,88	14800	1606	85000	0,80	127 R77 1,5Х1500
1,0	12800	1390	89000	0,95
1,2	11200	1220	90000	1,05
1,3	9910	1077	90000	1,20
1,5	8520	930	90000	1,40
1,7	7500	820	90000	1,60
1,9	6630	727	90000	1,80
2,2	5960	648	90000	2,0
1,5	8730	950	46900	0,90	107 R77 1,5Х1500
1,7	7640	834	49900	1,00
1,8	6730	736	52300	1,15
2,2	5890	640	54300	1,3
2,5	5110	560	56100	1,50
2,9	4680	489	57500	1,70
3,2	4010	436	58400	1,90
3,8	3400	370	59600	2,3
2,7	4880	529	19800	0,90	97 R57 1,5Х1500
3,0	4310	467	29900	1,00
3,5	3730	406	31500	1,15
3,9	3340	363	32500	1,30
4,1	3180	346	11100	0,95	87 R57 1,5Х1500
4,7	2760	300	23900	1,10
5,7	2290	249	25500	1,30
2,8	5210	254,40	55900	1,50	107 1,5Х750
3,2	4410	215,37	57600	1,75
3,5	4080	199,31	58300	1,90
3,9	3660	178,64	59100	2,1
3,6	3960	254,40	58500	1,95	107 1,5Х1000
4,3	3350	215,37	59700	2,3
4,6	3100	199,31	60200	2,5
5,2	2780	178,64	60800	2,8
3,3	4310	276,77	29900	1,00	97 1,5Х1000
3,6	3950	253,41	30900	1,10
4,1	3490	223,88	32100	1,25
4,8	2960	189,92	33400	1,45
5,3	2720	174,87	33900	1,60
5,1	2810	276,77	33700	1,55	97 1,5Х1500
5,6	2570	253,41	34300	1,65
6,3	2270	223,88	34900	1,90
7,4	1930	189,92	35500	2,2
8,1	1780	174,87	35800	2,4
5,2	2750	270,68	23900	1,10	87 1,5Х1500
5,5	2590	255,37	24500	1,15
6,2	2330	228,93	24600	1,30
7,2	2000	197,20		1,50
7,8	1830	179,97	26900	1,65	87 1,5Х1500
8,8	1620	159,61	27500	1,85
11	1360	134,16	28200	2,2
13	1110	109,49	28700	2,7
14	990	97,89	29000	3,0
8,5	1690	166,47	14300	0,90	77 1,5Х1500
9,9	1450	142,27	16100	1,05
11	1320	130,42	16800	1,15
12	1160	114,45	17600	1,30
13	1100	108,46	17900	1,35	77 1,5Х1500
15	960	94,93	18400	1,55
16	870	85,52	18800	1,75
19	760	75,02	19100	1,95
19	735	72,50	19200	2,0
21	675	66,46	19300	2,2
24	595	58,32	19500	2,5
26	560	55,27	19600	2,7
29	490	48,37	19700	3,0
32	445	43,58	19800	3,4
37	390	38,23	19900	3,9

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
1,5 кВт
39	370	36,58	19900	3,0	77 1,5Х1500
45	320	31,51	20000	4,3	77 1,5Х1500
16	920	90,59	9300	0,90	67 1,5Х1500
18	810	79,76	10400	1,00
21	685	67,65	11400	1,20
23	620	61,07	11800	1,30
26	545	53,73	12200	1,50
28	515	50,74	12300	1,60
33	440	43,20	12700	1,85
36	400	39,26	12600	1,95
39	370	36,30	12900	2,2	67 1,5Х1500
44	325	32,08	13000	2,6
51	280	27,41	13000	2,9
56	255	25,13	13000	3,2
24	600	58,97	9210	1,00	57 1,5Х1500
28	510	50,10	9860	1,20
32	455	44,73	9980	1,30
37	390	38,21	9740	1,55
39	365	35,79	9620	1,65
47	305	30,15	9310	1,95
33	435	42,86	575	0,90	47 1,5Х1500
39	370	36,61	6300	1,10
41	350	34,29	6580	1,15
49	295	28,88	6500	1,35
46	315	30,86	6500	1,30	47 1,5Х1500
48	300	29,32	6510	1,35
55	260	25,72	6390	1,55
65	220	21,82	6230	1,80
72	200	19,70	6110	2,0
81	176	17,33	5970	2,3
86	166	16,36	5900	2,4
101	142	13,93	5700	2,8
69	210	20,57	3410	0,95	37 1,5Х1500
73	196	19,27	3410	1,00
83	173	17,03	3400	1,15
98	146	14,33	3350	1,35
110	131	12,87	3310	1,55
127	113	11,08	3250	1,70
135	106	10,42	3220	1,75
157	91	8,97	3140	1,90
176	81	8,01	3080	2,1
209	69	6,74	2920	2,0
233	62	6,05	2850	2,2
271	53	5,21	2770	2,4
288	50	4,90	2730	2,4
334	43	4,22	2640	2,6
374	38	3,77	2570	2,7
2,2 кВт
0,98	18900	1441	97500	0,95	157 R97 2,2Х1500
1,1	17600	1308	101400	1,00	157 R97 2,2Х1500
1,2	15700	1169	106500	1,15
1,5	12700	953	112800	1,40
1,7	11200	845	115400	1,60
1,9	10100	764	117100	1,80
2,1	9020	880	118600	2,0
2,5	7610	576	120000	2,4
3,2	5940	446	120000	3,0
4,7	4020	302	120000	4,5
5,2	3630	273	120000	5,0
6,1	3060	232	120000	5,9
7,2	2590	197	120000	6,9

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
2,2 кВт
1,3	14600	1077	85300	0,80	127 R77 2,2Х1500
1,5	12600	930	89300	0,95
1,7	11100	820	90000	1,10
1,9	9830	727	90000	1,20
2,2	8810	648	90000	1,35
2,6	7460	549	90000	1,60
2,8	6720	495	90000	1,80
3,3	5810	428	90000	2,1
2,2	8700	640	47000	0,90	107 R77 2,2Х1500
2,5	7580	560	50100	1,00
2,9	6610	489	52500	1,15
3,2	5930	436	54200	1,30
3,6	5030	370	56300	1,55
4,2	4520	333	57300	1,70
3,9	4940	363	16500	0,85	97 R57 2,2Х1500
4,9	3890	285	31100	1,10
5,8	3340	245	32500	1,30
2,8	7640	254,40	49900	1,00	107 2,2Х750
3,2	6460	215,37	52900	1,20
3,5	5980	199,31	54100	1,30
3,9	5360	178,64	55500	1,45
3,7	5690	254,40	54800	1,35	107 1,5Х1000
4,4	4810	215,37	56700	1,60
4,7	4450	199,31	57500	1,70
5,3	3990	178,64	58400	1,90
5,5	3790	254,40	58900	2,0	107 2,2Х1500
6,6	3210	215,37	60000	2,4
7,1	2970	199,31	60400	2,6
7,9	2660	178,64	61000	2,9
4,2	5000	223,88	12400	0,85	97 1,5Х1000
4,9	4240	189,22	30100	1,0
5,4	3910	174,87	31000	1,10
6,0	3490	156,30	32100	1,25
5,1	4120	276,77	30400	1,05	97 2,2Х1500
5,6	3760	253,41	31400	1,15
6,3	3340	223,88	32500	1,30
7,4	2830	189,92	33700	1,50
8,1	2610	174,87	34200	1,65
9,0	2330	156,30	34800	1,85
10	2100	140,71	35200	2,0
11	1900	127,42	35600	2,3
7,2	2940	197,20	22000	1,00	87 2,2Х1500
7,8	2680	179,97	24200	1,10
8,8	2380	159,61	25200	1,25
11	2000	134,16	26400	1,50
11	1840	123,29	26900	1,65	87 2,2Х1500
13	1630	109,49	27500	1,85
14	1460	97,89	27900	2,1
18	1310	88,01	28300	2,3
18	1140	76,39	27800	2,6
21	1020	68,40	27100	2,9
25	850	56,75	25900	3,5
28	750	50,36	25200	3,9
31	675	45,28	24500	4,2
12	1710	114,45	14200	0,90	77 2,2Х1500
13	1620	108,46	14900	0,95
15	1410	94,93	13600	1,05
16	1270	85,52	17100	1,20
19	1120	75,02	17800	1,35	77 2,2Х1500
21	990	66,46	18300	1,50
24	870	58,32	18800	1,75
26	820	55,27	18900	1,80
29	720	48,37	19200	2,1
32	650	43,58	19400	2,3

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
2,2 кВт
39	545	36,58	19600	2,0	77 2,2Х1500
45	470	31,51	19700	2,9
49	430	28,75	19800	3,3
55	380	25,50	19900	4,0
23	910	61,07	9420	0,90	67 2,2Х1500
26	800	53,73	10500	1,00
28	755	50,74	10800	1,10
33	645	43,20	11600	1,25
36	585	39,26	12000	1,35
41	505	34,01	12400	1,45
44	480	32,08	12500	1,70	67 2,2Х1500
51	410	27,41	12800	2,0
56	375	25,13	12900	2,2
64	330	22,05	13000	2,5
67	310	20,90	13000	2,6
77	275	18,29	13000	3,0
32	665	44,73	4480	0,90	57 2,2Х1500
37	570	38,21	8660	1,05
39	535	35,79	8620	1,15
47	450	30,15	8460	1,30
56	370	24,96	8240	1,55	57 2,2Х1500
67	315	21,17	8020	1,90
74	285	19,11	7870	2,1
84	250	16,81	7670	2,4
89	235	15,88	7580	2,5
55	385	25,72	5560	1,05	47 2,2Х1500
65	325	21,82	5520	1,25
72	295	19,70	5480	1,35
81	260	17,33	5410	1,55
86	245	16,36	5370	1,65
101	210	13,93	5250	1,95
111	189	12,66	5170	2,1
129	163	10,97	5040	2,5
157	133	8,96	4740	2,5
98	215	14,33	2790	0,95	37 2,2Х1500
110	192	12,87	2810	1,05
127	165	11,08	2820	1,15
135	155	10,42	2810	1,20
157	134	8,97	2790	1,30
176	119	8,01	2770	1,40
209	100	6,74	2630	1,40
233	90	6,05	2590	1,50
271	78	5,21	2540	1,60
288	73	4,90	2520	1,65
334	63	4,22	2460	1,75
374	56	3,77	2400	1,85
3,0 кВт
1,2	21700	1169	87200	0,85	157 R97 3,0Х1500
1,5	17600	953	101300	1,00
1,7	15600	845	106700	1,15
1,8	14100	764	110100	1,30
2,1	12500	680	113200	1,45
2,4	10600	576	116400	1,70
3,1	8250	446	119500	2,2
4,6	5580	302	120000	3,2
5,1	5040	273	120000	3,6
6,1	4250	232	120000	4,2
7,1	3610	197	120000	5,0
1,9	13600	727	87400	0,90	127 R77 3,0Х1500
2,2	12200	648	90000	1,00
2,5	10300	549	90000	1,15
2,8	9270	495	90000	1,30
3,2	8170	436	48500	0,95	107 R77 3,0Х1500
3,8	6930	370	51800	1,10
4,2	6240	333	53500	1,25
4,8	5460	291	55300	1,40

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
3,0 кВт
3,7	7750	245,40	49600	1,00	107 3,0Х1000
4,4	6560	215,37	52700	1,15
4,7	6070	199,31	53900	1,25
5,3	5440	178,64	55300	1,40
5,5	5210	254,40	55900	1,50	107 3,0Х1500
6,5	4410	215,37	57600	1,75
7,0	4080	199,31	58300	1,90
7,8	3660	178,64	59100	2,1
8,7	3300	161,28	59800	2,3
6,2	4580	223,88	29000	0,95	97 3,0Х1500
7,4	3890	189,92	31100	1,10
8,0	3580	174,87	31900	1,20
9,0	3200	153,30	32800	1,35	97 3,0Х1500
9,9	2880	140,71	33600	1,50
11	2610	127,42	34200	1,65
12	2310	112,99	34800	1,85
14	2090	102,16	35200	2,1
16	1840	89,85	35700	2,3
10	2750	134,16	23900	1,10	87 3,0Х1500
11	2520	123,29	24700	1,20
13	2240	109,49	25700	1,35
14	2000	97,89	26400	1,50	87 3,0Х1500
16	1800	88,01	26900	1,65
18	1560	76,39	26300	1,90
20	1400	68,40	25700	2,1
25	1160	56,75	24800	2,6
28	1030	50,36	24100	2,8
16	1750	85,52	13800	0,85	77 3,0Х1500
19	1540	75,02	15500	1,00
21	1360	66,46	16600	1,10
24	1190	58,32	17500	1,25
25	1130	55,27	17800	1,35	77 3,0Х1500
29	990	48,37	18300	1,50
32	890	43,58	18700	1,70
37	780	38,23	19000	1,90
38	750	36,58	19100	1,50	77 3,0Х1500
44	645	31,51	19400	2,1
49	590	28,75	19500	2,4
55	520	25,50	19700	2,9
65	440	21,43	19800	3,4
32	880	43,20	9690	0,95	67 3,0Х1500
36	800	39,26	10500	0,95
41	695	34,01	11300	1,05
44	655	32,08	11600	1,25	67 3,0Х1500
51	560	27,41	12100	1,45
58	515	25,13	12300	1,60
63	450	22,05	12600	1,80
37	430	20,90	12700	1,90
77	375	18,29	12900	2,2
85	335	16,48	13000	2,4
97	295	14,46	13000	2,8
56	510	24,96	7440	1,15	57 3,0Х1500
66	435	21,17	7340	1,40
73	390	19,11	7260	1,55
83	345	16,81	7140	1,75
88	325	15,88	7080	1,85
104	275	13,52	6890	2,2
114	250	12,29	6780	2,4
132	220	10,64	6590	2,8

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
3,0 кВт
71	405	19,70	4750	1,00	47 3,0Х1500
81	355	17,33	4760	1,15
86	335	16,36	4760	1,20
100	285	13,93	4740	1,40
111	260	12,66	4700	1,55
128	225	10,97	4640	1,80
156	183	8,96	4370	1,80
126	225	11,08	2320	0,85	37 3,0Х1500
134	215	10,42	2350	0,85
156	184	8,97	2390	0,95
175	164	8,01	2410	1,05
208	138	6,74	2290	1,00
231	124	6,05	2300	1,10
269	107	5,21	2290	1,15
286	100	4,90	2280	1,20
332	88	4,22	2250	1,25
372	77	3,77	2220	1,35
4,0 кВт
1,7	20600	845	91500	0,85	157 R97 4,0Х1500
1,9	18600	764	98300	0,95
2,1	16600	680	104200	1,10
2,5	14000	576	110300	1,30
3,2	10900	446	115900	1,65
4,7	7390	302	120000	2,4
5,2	6670	273	120000	2,7
6,1	5640	232	120000	3,2
7,2	4780	197	120000	3,8
2,6	13600	549	87400	0,90	127 R77 4,0Х1500
2,9	12200	495	90000	1,00
3,3	10600	428	90000	1,15
3,8	9270	376	90000	1,30
4,3	8230	333	48300	0,95	107 R77 4,0Х1500
4,9	7190	291	51100	1,05
5,6	6310	255	53300	1,20
4,2	9060	170,83	90000	1,30	127 4,0Х750
4,7	8150	153,67	90000	1,45
5,7	6650	125,37	90000	1,80
5,6	6840	254,40	52000	1,10	107 4,0Х1500
6,6	5790	215,37	54500	1,35
7,1	5360	199,31	55500	1,45
7,9	4810	178,64	56700	1,60
8,8	4340	161,28	57700	1,75
9,7	3940	146,49	58500	1,95
11	3500	129,97	59400	2,2
12	3170	117,94	60100	2,4
14	2730	101,38	60900	2,8
8,1	4700	174,87	26600	0,90	97 4,0Х1500
9,1	4200	156,30	30200	1,00
10	3780	140,71	31400	1,15
11	3430	127,42	32300	1,25
13	3040	112,99	33200	1,40	97 4,0Х1500
14	2750	102,16	33900	1,55
15	2620	97,58	34100	1,65
16	2420	89,85	34600	1,80
18	2160	60,31	35100	2,0
20	1940	72,29	35500	2,2
22	1760	65,47	35800	2,4
13	2950	109,49	21700	1,00	87 4,0Х1500
15	2630	97,89	24300	1,15
16	2370	88,01	24600	1,25
19	2050	76,39	24200	1,45	87 4,0Х1500
21	1840	68,40	23900	1,65
25	1530	56,75	23200	1,95
28	1350	50,36	22800	2,2
31	1220	45,28	22300	2,3

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
4,0 кВт
21	1790	66,49	13400	0,85	77 4,0Х1500
24	1570	58,32	15200	0,95
26	1490	55,27	15800	1,00
29	1300	48,37	16900	1,15
33	1170	43,58	17600	1,30	77 4,0Х1500
37	1030	38,23	18200	1,45
42	910	33,74	18600	1,65
47	800	29,91	19000	1,85
56	885	25,54	19300	2,1
45	850	31,51	18800	1,65	77 4,0Х1500
49	775	28,75	19100	1,85
58	685	25,50	19300	2,2
66	575	21,43	19500	2,6
72	530	19,70	19600	2,8
52	735	27,41	11000	1,10	67 4,0Х1500
57	675	25,13	11400	1,20
64	595	22,05	11900	1,40
68	560	20,9	12100	1,45
78	490	18,29	12400	1,65
86	445	16,48	12700	1,85
98	390	14,45	12900	2,1
111	345	12,76	13000	2,4
126	305	11,31	13000	2,7
147	260	9,66	13000	3,2
156	245	9,08	13000	2,2
165	230	8,60	12800	2,5
189	205	7,53	12400	3,0
209	183	6,78	12100	3,4
239	160	5,95	11700	3,8
270	141	5,25	11400	4,2
305	125	4,66	11000	4,5
357	107	3,97	10600	4,7
67	570	21,17	6490	1,05	57 4,0Х1500
74	515	19,11	6490	1,15
84	450	16,81	6450	1,35
89	425	15,88	6430	1,40
105	365	13,52	6340	1,65
116	330	12,29	6270	1,80
133	285	10,64	6150	2,1
153	250	9,31	5850	1,70
173	220	8,19	5730	1,90
184	210	7,73	5680	2,0
216	177	6,58	5510	2,4
237	161	5,98	5410	2,6
274	139	5,18	5250	3,0
5,5 кВт
2,5	19300	576	96300	0,95	157 R97 5,5Х1500
2,8	16800	503	103600	1,05
3,2	15000	446	108200	1,20
4,1	11800	353	114500	1,55
4,7	10100	302	117100	1,80
5,2	9160	273	118400	1,95
6,2	7750	232	120000	2,3
7,1	6750	202	120000	2,7
7,3	6570	197	120000	2,7
3,4	14000	418	86500	0,85	127 R87 5,5Х1500
3,8	12600	374	89400	0,95
4,6	10500	312	90000	1,15
4,9	9840	293	90000	1,20
5,5	8880	259	90000	1,40
6,4	7500	223	90000	1,60
3,3	14500	428	85600	0,85	127 R77 5,5Х1500
3,8	12700	378	89100	0,95

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
5,5 кВт
2,7	19800	267,43	94600	0,90	157 5,5Х750
3,3	16100	217,62	105500	1,10
4,0	13200	178,20	111900	1,35
4,4	12100	162,96	114000	1,50
5,0	10500	141,80	116600	1,70
5,7	9260	125,14	118300	1,95
6,5	8030	108,49	119700	2,2
7,4	7140	96,53	120000	2,5
8,3	6350	85,80	120000	2,8
9,1	5800	78,46	120000	3,1
10	5050	68,28	120000	3,6
4,2	12600	170,83	89200	0,95	127 5,5Х750
4,6	11400	153,67	90000	1,05
5,7	9270	125,37	90000	1,30
6,2	8460	114,34	90000	1,40
6,6	7910	215,37	49200	0,95	107 5,5Х1500
7,2	7320	199,31	50800	1,05
8,0	6560	178,64	52700	1,15
8,9	5920	161,28	54200	1,30
9,8	5380	146,49	55500	1,45	107 5,5Х1500
11	4770	129,97	56800	1,60
12	4330	117,94	57700	1,75
14	3720	101,38	59000	2,1
15	3400	92,47	59600	2,3
16	3250	88,49	59900	2,4
17	3080	83,99	60200	2,5
11	4680	127,42	27400	0,80	97 5,5Х1500
13	4150	112,99	30300	1,05
14	3750	102,16	31400	1,15
15	3580	97,58	31900	1,20	97 5,5Х1500
16	3300	89,85	32600	130
17	3180	86,59	32900	1,35
18	2950	80,31	33400	1,45
19	2780	75,63	33800	1,55
20	2660	72,29	34100	1,60
22	2400	65,47	34600	1,80
25	2130	58,06	34500	2,0
27	1930	52,49	33900	2,2
16	3230	88,01	5760	0,95	87 5,5Х1500
19	2810	76,39	21200	1,05
21	2510	68,40	21200	1,20
25	2080	56,75	21000	1,45
28	1850	50,38	20800	1,60	87 5,5Х1500
32	1660	45,28	20500	1,70
36	1440	39,30	20100	1,90
41	1290	35,19	19800	2,0
49	1070	29,20	19100	2,3
42	1250	33,92	19700	2,1	87 5,5Х1500
50	1060	28,78	19100	2,3
54	970	26,50	18800	3,1
60	870	23,68	18400	3,5
30	1780	48,37	13500	0,85	77 5,5Х1500
33	1600	43,58	15000	0,95
37	1400	38,23	16300	1,05
42	1240	33,74	17300	1,20
48	1100	29,91	17900	1,35
56	940	25,54	18500	1,55
56	940	25,50	18500	1,60	77 5,5Х1500
67	785	21,43	19000	1,90
73	725	19,70	19200	2,1
82	645	17,49	19400	2,3
91	575	15,64	19600	2,6
102	515	14,06	19300	2,9
117	450	12,20	18600	3,3

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
5,5 кВт
65	810	22,05	10400	1,00	67 5,5Х1500
68	770	20,90	10800	1,05
78	670	18,29	11500	1,20
87	605	16,48	11900	1,35
99	530	14,46	12300	1,55
112	470	12,76	12500	1,75
126	415	11,31	12800	1,95
148	355	9,66	12900	2,3
158	335	9,08	12400	1,60
166	315	8,60	12300	1,80
190	275	7,53	12000	2,2
211	250	6,78	11700	2,5
240	220	5,95	11400	2,8
272	193	5,25	11100	3,1
307	171	4,66	10700	3,3
360	146	3,97	10300	3,4
85	620	16,81	5450	0,95	57 5,5Х1500
90	585	15,68	5480	1,05
106	495	13,52	5530	1,20
116	450	12,29	5530	1,35
134	390	10,64	5510	1,55
175	300	8,19	5190	1,40
185	285	7,73	5160	1,50
217	240	6,58	5070	1,75
239	220	5,98	5010	1,90
276	190	5,18	4900	2,2
7,5 кВт
4,6	14300	312	85900	0,85	127 R87 7,5Х1500
4,9	13500	293	87600	0,90
5,5	11900	259	90000	1,00
6,4	10300	223	90000	1,15
7,2	9080	198	90000	1,30
3,3	21600	217,62	87600	0,85	157 7,5Х750
4,0	17700	178,20	101100	1,00
4,4	16200	162,96	105200	1,10
5,1	14100	141,80	110100	1,30
5,8	12400	125,14	113300	1,45
6,6	10800	108,49	116100	1,65
7,5	9600	98,53	117800	1,85
8,4	8530	85,80	119200	2,1
9,2	7810	78,46	120000	2,3
11	6790	68,28	120000	2,7
12	5990	60,25	120000	3,0
14	5200	52,24	120000	3,5
15	4620	46,48	120000	3,9
18	3980	40,06	120000	4,5
3,6	20000	267,43	94000	0,90	157 7,5Х1000
4,4	16200	217,62	105100	1,10
5,4	13300	178,20	111700	1,35
5,9	12200	162,96	113800	1,50
6,8	10600	141,80	116400	1,70
7,7	9340	125,14	118200	1,95
8,9	8090	108,49	119700	2,2
9,9	7200	96,53	120000	2,5
11	6400	85,80	120000	2,8
12	5850	78,46	120000	3,1
14	5090	68,28	120000	3,5
16	4500	60,25	120000	4,0
18	3900	52,24	193000	4,6
5,7	12500	125,37	89500	0,95	127 7,5Х750
6,3	11400	114,34	90000	1,05
7,3	9840	98,95	90000	1,20
8,2	8690	87,31	90000	1,40
5,6	12700	170,83	89000	0,95	127 7,5Х1000
6,2	11500	153,67	90000	1,05
7,7	9350	125,37	90000	1,30
8,4	8530	114,34	90000	1,40

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
7,5 кВт
8,4	8560	170,83	90000	1,40	127 7,5Х1500
9,3	7700	153,67	90000	1,55
11	6280	125,37	90000	1,90
8,0	8950	178,64	46300	0,85	107 7,5Х1500
8,9	8080	161,28	48700	0,95
9,8	7340	146,49	50700	1,05
11	6510	129,97	52800	1,20
12	5910	117,94	54200	1,30	107 7,5Х1500
14	5080	101,38	56100	1,50
15	4630	92,47	57100	1,65
16	4430	88,49	57500	1,75
17	4210	83,99	58000	1,85
19	3730	74,52	59000	2,1
21	3390	67,62	59600	2,3
15	4890	97,58	19300	0,90	97 7,5Х1500
16	4500	89,85	29300	0,95
17	4340	86,59	29600	1,00
18	4020	80,31	30700	1,05
19	3790	75,63	31300	1,15
20	3620	72,29	31800	1,20
22	3280	65,47	32000	1,30	97 7,5Х1500
25	2910	58,06	31800	1,50
27	2630	52,49	31400	1,65
32	2230	44,49	30600	1,95
37	1950	38,86	29900	2,2
44	1630	32,50	28900	2,6
33	2170	43,28	30500	1,40	97 7,5Х1500
39	1840	36,64	29600	1,65
42	1700	33,91	29200	2,5
47	1520	30,39	28500	2,8
25	2840	56,75	18100	1,05	87 7,5Х1500
28	2520	50,36	18200	1,15
32	2270	45,28	18200	1,25
36	1970	39,30	18100	1,40
41	1760	35,19	18000	1,50
49	1460	29,20	17600	1,70
50	1440	28,78	17600	1,7	87 7,5Х1500
54	1330	26,50	17400	2,3
60	1190	23,68	17100	2,5
67	1070	21,32	16800	2,8
74	970	19,31	16500	3,1
84	860	17,12	16200	3,5
92	775	15,48	15900	3,9
42	1690	33,74	14300	0,90	77 7,5Х1500
48	1500	29,91	15700	1,00
56	1280	25,54	17000	1,15
56	1280	25,50	17100	1,15	77 7,5Х1500
67	1070	21,43	18000	1,40
73	990	19,70	18400	1,50
82	880	17,49	18800	1,70
91	785	15,64	19000	1,90
102	705	14,06	18600	2,1
117	610	12,20	18000	2,5
131	545	10,93	17600	2,7
154	465	9,30	16500	2,3
173	415	8,26	16100	2,6
194	370	7,39	15700	2,9
215	335	6,64	15300	3,2
248	290	5,76	14800	3,7
277	260	5,16	14500	4,2
334	215	4,28	13800	4,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
9,2 кВт
4,1	19700	353	94800	0,90	157 R97 9,2Х1500
4,8	16900	302	103300	1,05
5,3	15300	273	107400	1,20
6,2	13000	232	112400	1,40
7,1	11300	202	115300	1,60
7,3	11000	197	115800	1,65
5,6	14500	259	85600	0,85	127 R87 9,2Х1500
6,4	12500	223	89400	0,95
7,3	11100	198	90000	1,10
8,4	10400	170,83	90000	1,15	127 9,2Х1500
9,4	9380	153,67	90000	1,30
11	7650	125,37	90000	1,55
13	6980	114,34	90000	1,70
15	6040	98,95	90000	2,0
9,8	8940	146,49	46300	0,85	107 9,2Х1500
11	7930	129,97	49100	0,95
12	7200	117,94	51100	1,05
14	6180	101,38	53600	1,25
16	5640	92,47	54900	1,35	107 9,2Х1500
17	5120	83,99	56000	1,50
19	4550	74,52	57300	1,70
21	4130	67,62	58200	1,85
25	3550	58,12	58300	2,2
28	3100	50,73	56800	2,5
18	4900	80,31	18700	0,90	97 9,2Х1500
19	4610	76,63	28900	0,95
20	4410	72,29	29600	0,95
22	3990	65,47	29600	1,10
25	3540	58,06	29500	1,20
27	3200	52,49	29300	1,35	97 9,2Х1500
32	2710	44,49	28800	1,60
37	2370	38,86	28400	1,80
44	1980	32,50	27600	2,2
42	2070	33,91	27800	2,1	97 9,2Х1500
47	1850	30,39	27300	2,3
52	1670	27,44	26800	2,6
58	1520	24,92	26300	2,8
29	3070	50,36	16000	0,95	87 9,2Х1500
32	2760	45,28	16200	1,00
37	2400	39,30	16400	1,15
41	2150	35,19	16400	1,20
49	1780	29,20	16300	1,40
54	1620	26,50	16200	1,85	87 9,2Х1500
61	1440	23,68	16100	2,1
68	1300	21,32	15900	2,3
75	1180	19,31	15700	2,5
84	1040	17,12	15400	2,9
93	940	15,48	15200	3,2
110	800	13,12	14700	3,8

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
9,2 кВт
73	1200	19,70	17400	1,25	77 9,2Х1500
82	1070	17,49	18000	1,40
92	950	15,64	18300	1,55
102	880	14,06	18000	1,75
118	745	12,20	17500	2,0
132	665	10,93	17100	2,2
155	570	9,30	16000	1,80
174	505	8,26	15600	2,1
195	450	7,39	15300	2,4
217	405	6,64	15000	2,7
250	350	5,76	14500	3,1
279	315	5,16	14200	3,4
336	260	4,28	13600	3,9
11,0 кВт
4,8	20300	302	92800	0,90	157 R97 11Х1500
5,3	18300	273	99300	1,00
6,2	15500	232	106900	1,15
7,1	13500	202	111200	1,35
7,3	13200	197	112000	1,35
6,4	15000	223	84500	0,80	127 R97 11Х1500
7,3	13300	198	88000	0,90
8,7	11100	166	90000	1,00
5,1	20700	141,80	91300	0,85	157 11Х750
5,8	18300	125,14	99500	1,00
6,6	15800	108,49	106100	1,15
7,5	14100	96,53	110100	1,30
5,4	19500	178,20	95500	0,90	157 11Х1000
5,9	17800	162,96	100800	1,00
6,8	15500	141,80	106900	1,15
7,7	13700	125,14	110900	1,30
8,9	11900	108,49	114300	1,50
9,9	10600	96,53	116400	1,70
11	9390	85,80	118100	1,90
12	8590	78,46	119100	2,1
5,4	19500	267,43	95500	0,90	157 11Х1500
6,6	15900	217,62	106000	1,15
8,1	13000	178,20	112300	1,40
8,8	11900	162,96	114300	1,50
10	10300	141,80	116800	1,75
12	9130	125,14	118400	1,95
13	7910	108,49	119900	2,3
15	7040	96,53	120000	2,6
17	6260	85,80	118100	2,9
18	5720	78,46	115700	3,1
21	4980	68,28	112000	3,6
7,7	13700	125,37	87100	0,85	127 11Х1000
8,4	12500	114,34	89500	0,95
9,7	10800	98,95	90000	1,10
11	9550	87,31	90000	1,25
13	8250	75,41	90000	1,45
8,4	12500	170,83	89500	0,95	127 11Х1500
9,4	11200	153,67	90000	1,05
11	9150	125,37	90000	1,30
13	8340	114,34	90000	1,45
15	7220	98,95	90000	1,65
16	6370	87,31	90000	1,90
19	5500	75,41	88600	2,2
12	8600	117,94	47300	0,90	107 11Х1500
14	7400	101,38	50600	1,05
16	6750	92,47	52200	1,15

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число			Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
11,0 кВт
17	6130	83,99			53700	1,25	107 11Х1500
19	5440	74,52			55300	1,40
21	4930	67,62			56500	1,55
25	4240	58,12			56400	1,80
28	3700	50,73			55100	2,1
33	3140	43,03			53500	2,5
43	2470	33,79			51000	3,0	107 11Х1500
52	2010	27,57			48800	3,9
57	1830	25,14			47800	4,3

22	4780	65,47			24000	0,90	97 11Х1500
25	4240	58,06			27100	1,00
27	3830	52,49			27100	1,10
32	3250	44,49			27000	1,30	97 11Х1500
37	2830	38,86			26700	1,50
44	2370	32,50			26200	1,80
42	2470	33,91			26400	1,75	97 11Х1500
47	2220	30,39			26000	1,95
52	2000	27,44			25600	2,2
58	1820	24,92			25200	2,4
65	1610	22,11			24700	2,7
37	2870	39,30			14600	0,95	87 11Х1500
41	2570	35,19			14800	1,00
49	2130	29,20			15000	1,20
54	1930	26,50			15000	1,55	87 11Х1500
61	1730	23,68			15000	1,75
68	1560	21,32			14900	1,95
75	1410	19,31			14800	2,1
84	1250	17,12			14600	2,4
93	1130	15,48			14400	2,7
110	960	13,12			14100	3,1
73	1440	19,70			16100	1,05	77 11Х1500
82	1280	17,49			17100	1,20
92	1140	15,64			17600	1,30
102	1030	14,06			17400	1,45
118	890	12,20			17000	1,70
132	795	10,93			16700	1,90
155	680	9,30			15500	1,60
174	605	8,26			15200	1,80
195	540	7,39			14900	2,0
217	485	6,64			14600	2,2
250	420	5,76			14200	2,6
279	375	5,16			13900	2,9
336	310	4,28			13300	3,2
15,0 кВт
6,3	20900	232			90400	0,85	157 R97 15х1500
7,2	18300	202			99500	1,0
7,4	17700		197	101000		1,0
6,8	20900	141,80			90400	0,85	157 15х1000
7,8	18500	125,14			98800	0,95
8,9	16000	108,49			105700	1,10
10	14300	96,53			109800	1,25
11	12700	85,80			112900	1,40

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
15,0 кВт
6,7	21400	217,62	88800	0,85	157 15Х1500
8,2	17500	178,20	101800	1,05
9,0	16000	162,96	105700	1,15
10	13900	141,80	110500	1,30
12	12300	125,14	113600	1,45
13	10600	108,49	116300	1,70
15	9470	96,53	115800	1,90
17	8420	85,80	113200	2,1
19	7700	78,46	111200	2,3
21	6700	68,28	108000	2,7
24	5910	60,25	105100	3,0
9,8	14600	98,95	85300	0,80	127 15Х1000
11	12900	87,31	88700	0,95
13	11100	75,41	88300	1,10
14	10300	70,07	87600	1,15
15	9440	63,91	86700	1,25
12	12300	125,37	89000	1,0	127 15Х1500
13	11200	114,34	88300	1,05
15	9710	98,95	87000	1,25
17	8570	87,31	85600	1,40
19	7400	75,41	83800	1,60
21	6870	70,07	82800	1,75
16	9070	92,47	45900	0,85	107 15Х1500
17	8680	88,49	47100	0,90
17	8240	83,99	48300	0,95
20	7310	74,52	50800	1,05
22	6630	67,62	52500	1,15
25	5700	58,12	52200	1,35	107 15Х1500
29	4980	50,73	51500	1,55
34	4220	43,03	50400	1,80
39	3690	37,61	49300	2,1
46	3120	31,80	48000	2,5
43	3320	33,79	48500	2,2	107 15Х1500
53	2700	27,57	46700	2,9
58	2470	25,14	45900	3,2
67	2130	21,76	44500	3,7
					97 15Х1500
33	4360	44,49	22900	1,00
38	3610	38,86	23100	1,15
45	3190	32,50	23200	1,35
43	3330	33,91	23200	1,30	97 15Х1500
48	2980	30,39	23200	1,45
53	2690	27,44	23100	1,60
59	2450	24,92	22900	1,75
66	2170	22,11	22600	2,0
73	1970	20,07	22400	2,2
85	1690	17,25	21900	2,5
97	1480	15,06	21400	2,9
114	1250	12,77	20800	3,4
131	1100	11,16	20200	3,7
55	2600	26,50	12300	1,15	87 15х1500
62	2320	23,68	12600	1,30
68	2090	21,32	12700	1,45
76	1890	19,31	12800	1,60
85	1680	17,12	12900	1,80
94	1520	15,48	12800	2,0
111	1290	13,12	12700	2,3
127	1120	11,46	12600	2,7
152	940	9,58	12300	3,1
176	810	8,29	11700	1,90
199	720	7,35	11500	2,1
220	650	6,65	11300	2,3
259	555	5,63	11000	2,8
297	485	4,92	10700	3,2
355	405	4,12	10300	3,6

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
18,5 кВт
7,2	22500	202	76400	0,80	157 R97 18,5Х1500
7,5	21800	197	86800	0,80	157 R97 18,5Х1500
8,2	21500	178,20	86200	0,85	157 18,5Х1500
9,0	19700	162,96	95000	0,90
10	17100	141,80	102800	1,05
12	15100	125,14	107900	1,20
14	13100	108,49	112100	1,40
15	11600	95,53	111300	1,55
17	10300	85,80	109300	1,75
19	9460	78,46	107600	1,90
21	8230	88,28	104900	2,2
24	7270	60,25	102300	2,5
28	6300	52,24	99300	2,9
13	13800	114,34	82200	0,85	127 18,5Х1500
15	11900	98,95	81700	1,00
17	10500	87,31	80900	1,15
19	9090	75,41	79700	1,30
21	8450	70,07	79000	1,40
23	7710	63,91	78100	1,55
26	6670	55,31	76400	1,80
30	5880	48,80	74900	2,0
20	8990	74,52	46200	0,85	107 18,5Х1500
22	8150	67,62	48500	0,95
25	7010	58,12	48700	1,10
29	6120	50,73	48400	1,25
34	5190	43,03	47700	1,50	107 18,5Х1500
39	4540	37,61	47000	1,70
46	3830	31,80	46000	2,0
43	4070	33,79	46400	1,80	107 18,5Х1500
53	3320	27,57	45000	2,4
58	3030	25,14	44300	2,6
67	2620	21,76	43200	3,0
38	4690	38,86	20000	0,90	97 18,5Х1500
45	3920	32,50	20600	1,10	97 18,5Х1500
53	3310	27,44	20900	1,30	97 18,5Х1500
59	3010	24,92	20900	1,45
66	2670	22,11	20900	1,60
73	2420	20,07	20800	1,80
85	2080	17,25	20500	2,1
97	1820	15,06	20200	2,4
115	1540	12,77	19800	2,8
131	1350	11,16	19300	3,0
69	2570	21,32	10900	1,15	87 18,5Х1500
76	2330	19,31	11100	1,30
86	2060	17,12	11400	1,45
95	1870	15,48	11500	1,60
112	1580	13,12	11600	1,90
128	1380	11,46	11600	2,2
153	1160	9,58	11500	2,5
177	1000	8,29	10900	1,55
199	890	7,35	10800	1,75
220	800	6,65	10700	1,90
250	680	5,63	10400	2,2
298	595	4,92	10200	2,6
356	495	4,12	9900	2,9

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
22 кВт
10	20900	93,53	90500	0,85	157 22Х1000
11	18600	85,80	98500	0,95
12	17000	78,46	103100	1,05
14	14800	68,28	107700	1,20
10	20300	141,80	96600	0,90	157 22Х1500
12	17900	125,14	100400	1,00
14	15600	108,49	106800	1,15
15	13800	96,53	106900	1,30
17	12300	85,80	105400	1,45
19	11300	78,46	104000	1,60
21	9790	68,28	101700	1,85
24	8640	60,25	99600	2,1
28	7490	52,24	97000	2,4
32	6660	46,48	94800	2,7
37	5740	40,06	91900	3,1
45	4670	32,55	97800	3,9
15	12400	98,95	76400	0,85	127 22Х1500
17	12500	87,31	76300	0,95
19	10800	75,41	75700	1,10
21	10000	70,07	76300	1,20
23	9160	63,91	74700	1,30
26	7930	55,31	73500	1,50
30	7000	48,80	72300	1,70
35	6040	42,15	70700	2,0
25	8330	58,12	45200	0,90	107 22Х1500
29	7280	50,73	45300	1,05
34	6170	43,03	45100	1,25
39	5390	37,61	44800	1,40	107 22Х1500
46	4560	31,80	44100	1,70	107 22Х1500
43	4850	33,79	44300	1,55	107 22Х1500
53	3950	27,57	43300	2,0
58	3610	25,14	42800	2,2
67	3120	21,76	41900	2,5
76	2750	19,20	41000	2,8
53	3940	27,44	18700	1,10	97 22Х1500
59	3570	24,92	18900	1,20
66	3170	22,11	19100	1,35
73	2880	20,07	19200	1,50
85	2470	17,25	19100	1,75
97	2160	15,06	19000	2,0
115	1830	12,77	18700	2,3
131	1600	11,16	18400	2,6
69	3060	21,32	8990	1,00	87 22Х1500
76	2770	19,31	9430	1,10
86	2460	17,12	9850	1,20
95	2220	15,48	10100	1,35
112	1880	13,12	10400	1,60
128	1640	11,46	10600	1,85
153	1370	9,58	10600	2,1
177	1190	8,29	10100	1,30
199	1050	7,35	10100	1,45
220	950	6,65	10000	1,60
260	810	5,63	9900	1,90
298	705	4,92	9750	2,2
356	590	4,12	9500	2,5

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число			Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
30 кВт
14	21100	108,49			89800	0,85	157 30Х1500
15	18800	96,53			96900	0,95
17	16700	85,80			96400	1,10
19	15300	78,46			95800	1,20
22	13300	68,28			94600	1,35
24	11700	60,25			93300	1,55
28	10200	52,24			91500	1,75
32	9060	46,48			89900	2,0
37	7810	40,06			87700	2,3
19	14700	75,41			66600	0,80	127 30Х1500
21	13700	70,07			66800	1,90
23	12500	63,91			66900	0,95
27	10800	55,31			66700	1,10
30	9510	48,80			66300	1,25
35	8210	42,15			65500	1,45
39	7270	37,28			64700	1,65
47	6110	31,33			63200	1,95
58	4930	25,30			61200	2,4
55	5240	26,86			61800	1,60	127 30Х1500
60	4790	24,57			60900	1,80
69	4170	21,38			59400	2,9
78	3680	18,87			58000	3,0
34	8390	43,03			39200	0,90	107 30Х1500
39	7330	37,61			39600	1,05
46	6200	31,80			39700	1,25
53	5370	27,57			39500	1,45	107 30Х1500
58	4900	25,14			39300	1,60
68	4240	21,76			38300	1,85
77	3730	19,20			38300	2,1
89	3230	16,58			37600	2,4
100	2860	14,67			36900	2,7
119	2400	12,33			35900	2,9
148	19400	9,96			34500	3,3
66	4310	22,11			15100	1,00	97 30Х1500
73	3910	20,07			15500	1,10
85	3360	17,25			16000	1,30
98	2930	15,06			16300	1,45
115	2490	12,77			16400	1,75
132	2180	11,16			16400	1,90
162	1770	9,06			15400	1,35
179	1600	8,22			15300	1,45
208	1380	7,07			15100	1,70
238	1200	6,17			14900	1,85
281	1020	5,23			14600	2,1
321	890	4,57			14300	2,3
37 кВт
17	20600		85,80	88600		0,85	157 37Х1500
19	18900	78,46			88700	0,95
22	18400	68,28			88400	1,10
24	14500	60,25			87800	1,25
28	12600	52,24			86800	1,45
32	11200	46,48			85700	1,60
37	9630	40,06			84000	1,85
45	7820	32,55			81400	2,3
53	6630	27,60			79100	2,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
37 кВт
27	13300	55,31	60900	0,90	127 37Х1500
30	11700	48,80	61100	1,00
35	10100	42,15	61100	1,20
39	8960	37,28	60700	1,35
47	7530	31,33	59900	1,60
58	6080	25,30	58500	1,90
55	6460	26,86	58900	1,30	127 37Х1500
60	5910	24,57	58300	1,45
69	5140	21,38	57100	2,3
78	4530	18,87	56000	2,4
90	3930	16,36	54600	2,8
101	3500	14,55	53400	3,1
117	3010	12,54	51900	3,3
144	2450	10,19	49600	3,9
166	2130	8,86	47700	3,3
186	1890	7,88	46500	3,2
53	6630	27,57	36200	1,20	107 37Х1500
58	6040	25,14	36200	1,30
68	5230	21,76	36200	1,50
77	4610	19,20	36000	1,70
89	3990	16,58	35600	1,95
100	3530	14,67	35100	2,2
119	2960	12,33	34400	2,4
148	2390	9,96	33300	2,7
152	2330	9,69	32400	2,1
176	2010	8,37	31700	2,4
199	1780	7,40	31000	2,6
236	1500	6,22	30000	3,1
22	20000	68,28	81300	0,90	157 37Х1500
24	17600	60,25	81600	1,00
28	15300	52,24	81300	1,20
32	13600	46,48	80900	1,30
37	11700	40,06	79900	1,55
45	9510	32,55	78000	1,90
53	8070	27,60	76200	2,2
30	14300	48,80	55200	0,85	127 37Х1500
35	12300	42,15	56000	0,95
39	10900	37,28	56200	1,10
47	9160	31,33	56100	1,30
58	7400	25,30	55400	1,60
55	7850	26,86	55700	1,10	127 37Х1500
60	7180	24,57	55300	1,20
69	6250	21,38	54500	1,90
78	5520	18,87	53700	2,0
80	4780	16,36	52600	2,3
101	4250	14,55	51600	2,6
117	3670	12,54	50300	2,7
144	2980	10,19	48400	3,2
166	2590	8,86	46600	2,7
186	2300	7,88	45500	2,6
216	1990	6,80	44000	3,5
266	1610	5,52	42000	3,7
53	8060	27,57	32400	0,95	107 37Х1500
58	7350	25,14	32800	1,05
68	6360	21,76	33200	1,25
77	5610	19,20	33300	1,40
89	4850	16,58	33300	1,60
100	4290	14,67	33100	1,80
119	3600	12,33	32700	1,95
148	2910	9,96	31900	2,2
152	2830	9,69	31000	1,75
176	2450	8,37	30400	1,95
199	2160	7,40	29900	2,1
236	1820	6,22	29100	2,5

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число			Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
55 кВт
24	21500	60,25			73800	0,85	157 55Х1500
28	18600	52,24			74800	0,95
32	16500	46,48			74800	1,10
37	14300	40,06			74700	1,25
45	11600	32,55			73800	1,55
53	9830	27,60			72600	1,85
52	10200	28,60			72900	1,65	157 55Х1500
58	9060	25,43			71600	1,65
67	7890	22,16			70600	2,3
75	7040	19,77			69400	2,4
88	6000	16,85			67600	3,0
40	13300	37,28			50600	0,90	127 55Х1500
47	11200	31,33			51400	1,10
58	9010	25,30			51600	1,35
69	7610	21,38			51300	1,60	127 55Х1500
78	6720	18,87			50800	1,65
90	5820	16,36			50100	1,90
101	5180	14,55			49400	2,1
118	4470	12,54			48400	2,2
145	3630	10,19			46800	2,6
166	3160	8,86			45100	2,2
187	2810	7,68			44200	2,1
217	2420	6,80			42900	2,9
267	1970	5,52			41100	3,0
315	1670	4,68			39600	3,6
75 кВт
32	22500		46,48	62900		0,80	157 75Х1500
37	19400	40,06			64400	0,95
45	15800	32,55			65400	1,15
54	13400	27,60			65500	1,35
52	13800	28,60			65500	1,25	157 75Х1500
58	12300	25,43			65400	1,20
67	10700	22,16			64900	1,70
75	9570	19,77			64300	1,80
88	8150	16,85			63200	2,2
106	6760	13,96			61600	2,5
124	5770	11,92			60100	2,8
58	12200	25,30			44000	1,0	127 75Х1500
69	10300	21,38			44800	1,15	127 75Х1500
78	9130	18,87			45100	1,20
90	7920	16,36			45200	1,40
102	7040	14,55			45000	1,55
118	6070	12,54			44800	1,65
145	4930	10,19			43700	1,95
167	4290	8,86			42200	1,65
188	3810	7,88			41600	1,55
218	3290	6,80			40700	2,1
268	2670	5,52			39300	2,2
315	2270	4,68			38100	2,7

Обороты на выходе n_ВЫХ, об/мин	Крутящий момент на выходном валу Тном, Н м	Передаточное число	Консольная нагрузка Fном, Н	Сервис-фактор, Sfном	Габарит редуктора и типоразмер электродвигателя
90 кВт
45	18900	32,55	59100	0,95	157 90Х1500
54	16000	27,60	60200	1,10	157 90Х1500
52	16600	28,60	60000	1,00	157 90Х1500
58	14800	25,43	60400	1,00
67	12900	22,16	60600	1,40
75	11500	19,77	60500	1,50
88	9790	16,85	59900	1,85
106	8110	13,96	58900	2,1
124	6920	11,91	57800	2,3
58	14700	25,30	33100	0,80	127 90Х1500
69	12400	21,38	38800	0,95	127 90Х1500
78	11000	18,87	40900	1,00
90	9500	16,36	41500	1,15
102	8450	14,55	41700	1,30
118	7280	12,54	41800	1,35
145	5920	10,19	41400	1,60
167	5150	8,86	40100	1,35
188	4580	7,88	39700	1,30
218	3950	6,80	39000	1,75
268	3210	5,52	37900	1,85
316	2720	4,68	36900	2,2
110 кВт
54	19500	27,60	53100	0,90	157 110Х1500
67	15700	22,16	54900	1,15	157 110Х1500
75	14000	19,77	55400	1,20
88	11900	16,85	65600	1,50
106	9880	13,96	55300	1,70
125	8430	11,92	54700	1,90
132 кВт
67	18800	22,16	48700	0,95	157 132х1500
75	16800	19,77	49800	1,00
88	14300	16,85	50900	1,25
106	11900	13,96	51400	1,45
125	10100	11,92	51400	1,60
160 кВт
88	17300	16,85	44800	1,05	157 160х1500
105	14400	13,96	46400	1,20
125	12300	11,92	47100	1,30
200 кВт
88	21700	16,85	36100	0,85	157 200х1500
106	18000	13,96	39200	0,95
125	15300	11,92	4100	1,05

ТОВ "ЗАВОД УКРМАШПРОМ"

Реклама

Категории

Свежие записи

МОТОР-РЕДУКТОРЫ ЦИЛИНДРИЧЕСКИЕ СЕРИИ F
