Отраслевые стандартные образцы для настройки оборудования УЗК на Ж/Д транспорте ОСО 32-006-2002, ОСО 32.008-09 №1, ОСО 32.008-09 №2

Отраслевые стандартные образцы для настройки оборудования УЗК на Ж/Д транспорте

Отраслевые стандартные образцы для настройки оборудования УЗК на Ж/Д транспорте применяют для настройки браковочной чувствительности дефектоскопов при ультразвуковом контроле элементов колесных пар вагонов согласно СТО РЖД 1.11.002-2008.


Технические характеристики

Комплект состоит из трех образцов, выполненных в соответствии с требованиями СТО РЖД 1.11.002-2008:

ОСО 32-006-2002

  • Материал…………………………………………………сталь осевой марки ОС;
  • Шероховатость рабочих поверхностей, не более……… Ra = 1,25 мкм;
  • Скорость распространения продольных УЗК в образце на частоте 5 МГц, м/с…………………………… 5900-6200;
  • Масса, кг, не более…………………………………………4,90;
  • Габаритные размеры, мм, не более………………………121х147х60
  • Искусственный дефект (ИД) выполнен в виде сквозного отверстия диаметром 6 мм;
  • Общий вид образца приведен на Рисунке 1.

ОСО 32.008-09 №1

  • Материал…………………………………………………………………Сталь 20;
  • Шероховатость Ra рабочих поверхностей, мкм, не более………………2,5 мкм;
  • Скорость распространения продольных УЗК на частоте 5 МГц, м/с…..5900-6200;
  • Масса, кг, не более…………………………………………………………10,90;
  • Габаритные размеры, мм, не более………………………………………301х51х205;
  • Искусственные дефекты выполнены в виде плоскодонных отражателей диаметром 4 мм и 5 мм;
  • Общий вид образца приведен на Рисунке 2.

ОСО 32.008-09 №2

  •  Материал…………………………………………………………………Сталь 20;
  • Шероховатость Ra рабочей поверхности, мкм, не более………………2,5;
  • Скорость распространения продольных УЗК на частоте 5 МГц, м/с…5900-6200;
  • Масса, кг, не более………………………………………………………… 14,50;
  • Габаритные размеры, мм, не более………………………………………266х51х175;
  • Искусственные дефекты выполнены в виде плоскодонных отражателей диаметром 5 мм.
  • Общий вид образца приведен на Рисунке 3.

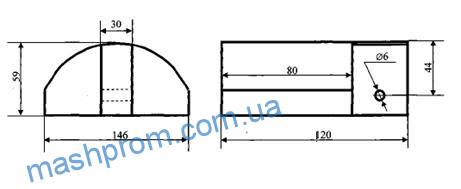

Рисунок 1 – ОСО 32-006-2002

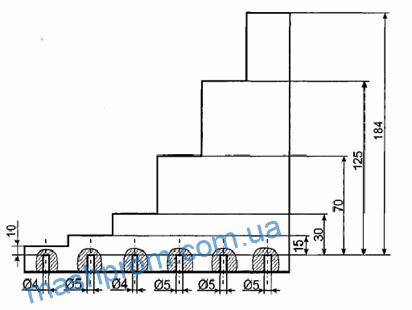

Рисунок 2 — ОСО 32.008-09 №1

Отраслевые стандартные образцы для настройки оборудования УЗК на Ж/Д транспорте
Рисунок 3 – ОСО 32.008-09 №2
