Регистратор качества электроэнергии «ПАРМА РК1.01» предназначен для:
· непрерывного мониторинга сети 220 В
· выявления проблем с электроснабжением в отдельно взятой квартире, фирме или ТСЖ
· проведения проверок и выяснение источника ухудшения качества электроэнергии в многоквартирных домах, в ТСЖ, в бизнес-центрах
· формирования экспертной базы при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями — физическими лицами
· обоснования причин выхода из строя дорогостоящей бытовой техники у потребителей

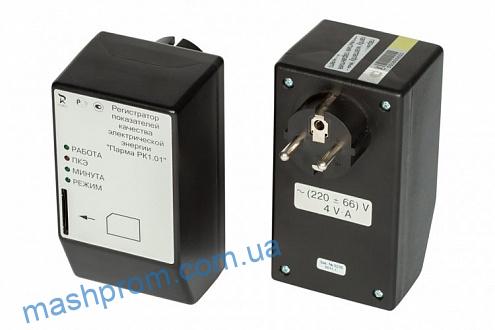

Отличительные особенности
· корпус из ударопрочной пластмассы

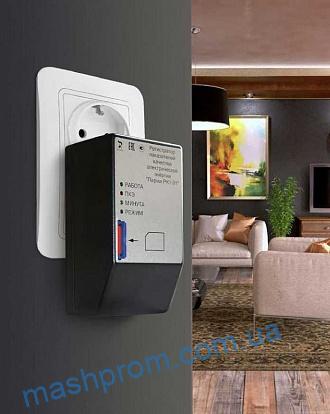

· вилка питания с зажимом защитного заземления, расположенная непосредственно на корпусе прибора
· измерительные входы совмещены с вилкой питания
· управление прибором и считывание информации через интерфейс Bluetooth и SDHC карту
· измерение гармонических и интергармонических составляющих до 50 включительно
· потребляемая регистратором мощность не более 4 В·А
· габаритные размеры регистратора не более 63х121х100 мм
· масса – 450 г
· питание осуществляется от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В
Технические характеристики
Измеряемая величина | Диапазон измерения | Предел допускаемой погрешности измерения: (Δ) – абсолютной (δ) – относительной |
Установившееся отклонение напряжения основной частоты δUу, % | от минус 30 до плюс 30 | ± 0,5 (Δ) |
Отклонение частоты ∆f, Гц | от минус 5 до плюс 5 | ± 0,02 (Δ) |
Коэффициент n-ой1) гармонической составляющей напряжения КU(n), % | от 0,05 до 30 | ± 0,15 (Δ) при КU(n)<3 % |
± 5(δ) при КU(n) >3 % | ||
Коэффициент искажения синусоидальности кривой напряжения KU, % | от 0 до 30 | ± 0,3 (Δ) при KU<3 % |
± 10 (δ) при КU> 3% | ||
Коэффициент m-ой2)интергармонической составляющей напряженияКUig(m), % | от 0,05 до 30 | ± 0,15 (Δ) при КU(m)<3 % |
± 5(δ) при КU(m)>3 % | ||
Коэффициент временного перенапряжения KперU | от 1,1 до 1,3 | ±0,022 (Δ) |
Глубина провала напряжения δUп, % | от 10 до 30 | ±1 (Δ) |
Длительность провала напряжения ∆tп, мс | от 10 до 60000 | ±10 (Δ) |
Длительность временного перенапряжения ∆tпер, мс | от 10 до 60000 | ±10 (Δ) |
Интервал времени (хода часов), с/сут | — | ± 5(Δ) |
Примечание: 1)– n изменяется от 2 до 50 2)– m изменяется от 2 до 50 |
· Сопротивление электрической изоляции регистратора не менее 2 МОм.
· Регистратор выдерживает перегрузку по напряжению 380 В в течение 2 часов.
· Время установления рабочего режима не более 20 с.
· Потребляемая регистратором мощность не более 4 В·А.
· Электропитание регистратора осуществляется от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В с коэффициентом искажения синусоидальности кривой напряжения не более 30 %.
· Габаритные размеры регистратора не более 63×121×100 мм.
· Масса регистратора не более 0,8 кг.
· Средняя наработка на отказ не менее 25000 часов.
· Среднее время работоспособного состояния, после определения неисправности – 8 ч.
· Средний срок службы не менее 10 лет.
· Нормальные условия применения регистраторов:
· температура окружающего воздуха плюс 20 °С
· допускаемое отклонение температуры окружающего воздуха ±5 °С
· относительная влажность воздуха от 30 до 80 %
· атмосферное давление от 84 до 106 кПа
· Рабочие условия применения:
· температура окружающего воздуха от 0 до плюс 55 °С
· относительная влажность воздуха 90 % при 30 °С
· атмосферное давление от 70,0 до 106,7 кПа

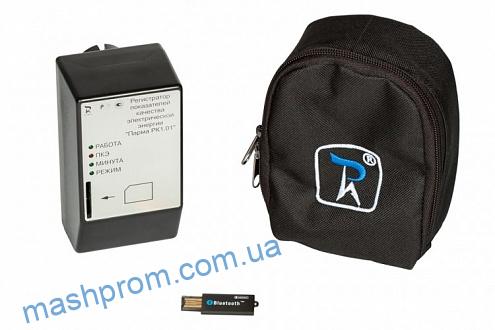

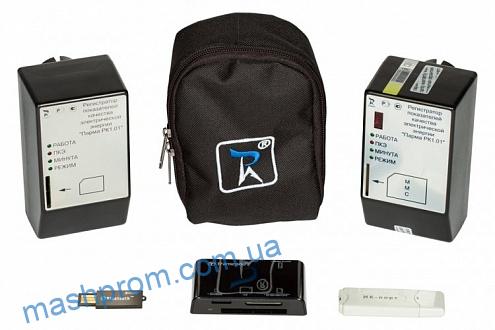

Комплект поставки
· регистратор показателей качества электрической энергии «ПАРМА РК1.01» – 1 шт.
· карта памяти стандарта ММС/SD/ SDHC – 1 шт.
· карт-ридер для чтения/записи карты памяти* – 1 шт.
· руководство по эксплуатации РА1.001.001РЭ – 1 шт.
· формуляр РА1.011.001ФО – 1 шт.
· методика поверки РА1.001.001МП – 1 шт.
· компакт диск с ПО (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01») – 1 шт.
· сумка – 1 шт.
· упаковочная коробка – 1 шт.
* карт-ридер для чтения/записи карты памяти поставляются по требованию заказчика.
