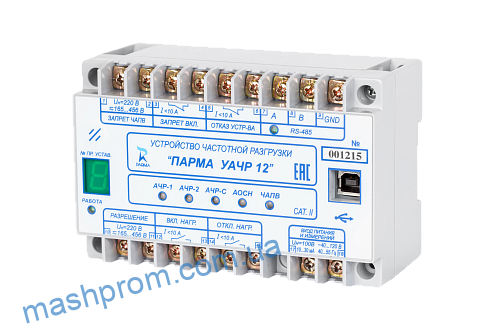

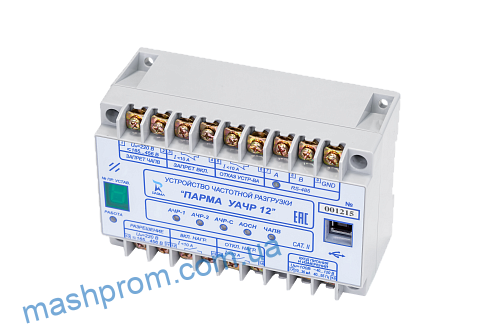

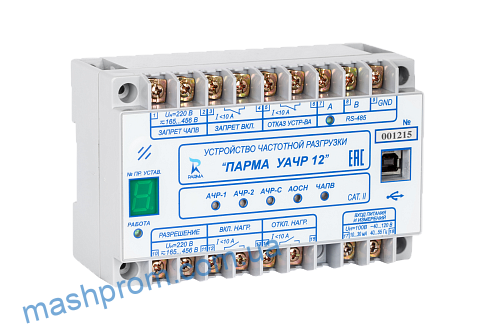

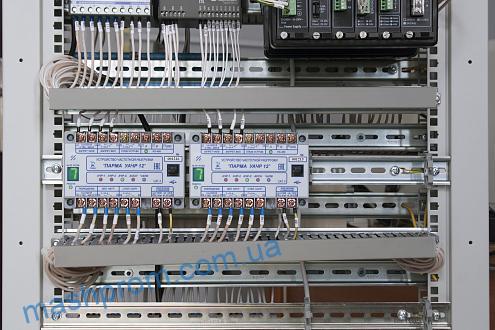

Микропроцессорное устройство автоматической частотной разгрузки «ПАРМА УАЧР 12»

Микропроцессорное устройство автоматической частотной разгрузки "ПАРМА УАЧР 12"

Микропроцессорное устройство автоматической частотной разгрузки «ПАРМА УАЧР 12» предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

ПАРМА УАЧР 12 может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

ПАРМА УАЧР 12 — первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001

Одно устройство ПАРМА УАЧР 12 может заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле типа РСГ-11; РЧ-1, РЧ-2 и УРЧ-ЗМ.



Основные функции:

АЧР-1 — быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты

АЧР-2 — частотная разгрузка с возможностью ввода ускорения при снижении напряжения

АЧР-С — дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме

АОСН — отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения

ЧАПВ — автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей

• журнал на 234 события

• осциллограф аварийных процессов (семь осциллограмм по 3 с)

• подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485

• возможно объединение нескольких устройств в сеь

• протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101



Отличительные особенности:

• многофункциональное микропроцессорное устройство по цене электромеханических реле

• простота монтажа, наладки и обслуживания

• стабильность параметров

• надёжность функционирования

• лёгкость интеграции в АСУ ТП

• высокая информативность

• низкая цена

• малые габариты

 большие возможности

Технические характеристики

Измеряемая величина

 Диапазон измерения

Пределы допускаемой погрешности измерения

Действующее значение напряжения:

Для исполнения Uн = 100 В

Для исполнения Uн = 380 В

от 40 до 120 В

от 114 до 456 В

ẟ = ± 0,5 %



Скорость изменения напряжения



до 30 В/с




Частотаот 40,00 до 55,00 Гц∆ = ± 0,02 Гц



Скорость изменения частотыдо 20 Гц/с

Характеристики дискретных входов и реле

Наименование характеристики

Значение

Примечания

Дискретные входы

Номинальное напряжение, В220
Максимальное входное напряжение Uмакс, В456
Устойчивость к перегрузке при 120 % от UмаксНеограниченно
Напряжение устойчивого срабатывания, В, не более165Постоянный ток



Напряжение устойчивого несрабатывания, В, не менее141Постоянный ток



Входной ток, мА10-15Импульсный



Реле

Максимальное коммутируемое напряжение, В250
Ток замыкания и удержания, А, не более



10
Ток размыкания постоянного напряжения при активно-индуктивной нагрузке, А, не более



0,15С постоянной времени L/R = 40 мс





Тип контактов выходных реле:

– «ВКЛ. НАГР.»

– «ОТКЛ. НАГР.»

– «ЗАПРЕТ ВКЛ.»

– «ОТКАЗ УСТР-ВА»





замыкающий

замыкающий

размыкающий

размыкающий



Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии) составляет:

– не менее 100 МОм – при нормальных условиях;

– не менее 1 МОм – при повышенной влажности.

Время готовности после включения питания — не более 1 с

Потребляемая мощность:

Для исполнения Uн = 100 В, не более 5 Вт

Для исполнения Uн = 380 В, не более 6 Вт

Электропитание осуществляется:

Для исполнения Uн = 100 В — от 40 до 120 В

Для исполнения Uн = 380 В — от 114 до 456 В

Частота напряжения питания от 40 до 55 Гц
Габаритные размеры (ШхВхГ), не более – 140х90х64 мм
Масса, не более – 0,5 кг;
Средняя наработка на отказ не менее 125 000 ч
Время непрерывной работы УАЧР – неограниченно
Рабочие условия эксплуатации:

– температура окружающего воздуха – от минус 40 до плюс 55 °С

– относительная влажность воздуха 93 % при плюс 30 °С

– атмосферное давление – от 84,3 до 106,7 кПа (от 630 до 800 мм рт. ст.)
