Пароохладитель

Пароохладитель

Пароохладитель предназначен для снижения температуры перегретого пара до оптимального и эффективного состояния, также он уменьшают окисление компонентов системы. При изготовлении пароохладителя могут использоваться различные материалы, также конструкция всего узла может быть изготовленна и спроектирована исключительно под заказ клиента. Конструкция пароохладителя позволяет осуществлять как прямую инсталяцию к трубопроводу, так и при помощи фланца. Пароохладители используются в целлюлозно-бумажной, пищевой, системах вентиляции и кондиционирования, судовой, а также других отраслях промышленности.

Распылительный тип

Распылительный тип самый простой дизайн, и он включает распылительное сопло и термическую прокладку. Он используется только в условиях, когда нагрузка остается постоянной. Охлаждающая среда впрыскивается в перегретый пар через сопло и температура снижается посредством охлаждения испарением.

                                   Spray type Drawing1

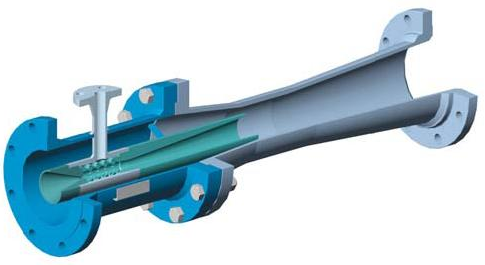

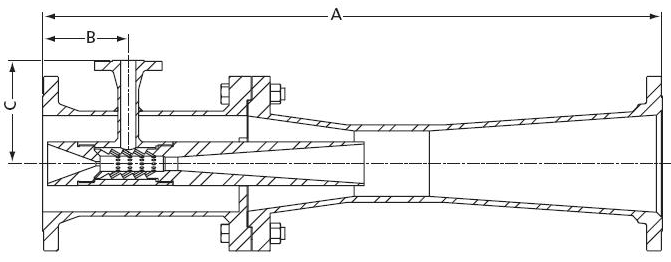

Тип Вентури

Дизайн вентури использует скорость пара для распыления охлаждающей воды и эффективно работает при широком диапозоне рабочих нагрузок. Когда охлаждающая среда поступает в пароохладитель, то она предварительно нагревается в циркуляторной камере рядом с входом второй или внутренней вентури. Затем она поступает в эту вторую трубку вентури через серию специально созданных струйных портов, где происходит окончательное распыление потоком пара. Дизайн вентури минимизирует падение давления, чтобы давление было почти что одинаковым противодавлению.

                     Desup type                  Drawing2

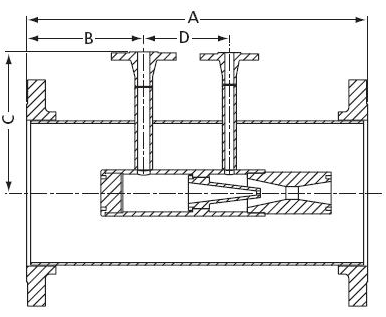

Эжекторный распылительный тип

Пароохладитель эжекторного распылительного типа похож на дизайн вентури, но имеет большую возможность отклонения 50:1. Надлежащие размеры вспомогательного оборудования, такого как водяные регулирующие клапаны, паровые клапаны и т.д., критичны для достижения оптимального размера.

Простой, но эффективный дизайн позволяет устанавливать их прямо на паровом трубопроводе с фланцевыми соединениями. Все пароохладители могут быть установлены горизонтально, вертикально или по диагонали, при условии, что есть достаточный прямой угол для потока по и против течения пароохладителя.

                        Ejector type               Drawing3

Характеристики

  • Размеры Пароохладителя – от 2″ до 30″ для широкого ряда применений
  • При проектировании и расчетов размера применяется знание о паровых системах
  • Снижение температуры перегретого пара улучшает характеристики теплопередачи
  • Нет подвижных частей, и не требуются специальные опоры
  • Доступен опционный блок управления
