ПКВ/М6Н — прибор контроля высоковольтных выключателей

ПКВ/М6Н - прибор контроля высоковольтных выключателей

Прибор ПКВ/М6Н предназначен для безразборного контроля масляных, вакуумных и элегазовых выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс.

Прибор ПКВ/М6Н

  • контролирует характеристики в простых операциях и во всех сложных циклах;
  • автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций;
  • в простых операциях определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя.

Временные характеристики контролируются либо одновременно по всем трем полюсам, имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя разрывами на полюс. Характеристики хода и скоростные характеристики контролируются с помощью датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых, соответственно, на валу или держателе траверсы выключателя.

Измеряются следующие характеристики

  • временные (собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов). Погрешность измерения ±0,1мс;
  • скоростные (скорость в момент включения/отключения, максимальная скорость) в диапазоне 0,002÷20 м/с для масляных и элегазовых выключателей. Максимальная погрешность измерения скорости не превышает ± 2 %;
  • характеристики хода (полный ход, ход до моментов включения/отключения, вжим, разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет) в диапазоне 0 – 900 мм с разрешением 0,5 мм для масляных и элегазовых выключателей.

Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Скоростные характеристики оцениваются по времени прохождения подвижным контактом определенного участка хода. Это время задается специальным контактным датчиком, имеющимся в комплекте с выключателями. Этот датчик подключается к каналу С прибора.

ПКВ/М6Н - прибор контроля высоковольтных выключателей

Рис.1. Подключение прибора ПКВ/М6Н и пульта ПУВ-10 к высоковольтному выключателю



Временные характеристики контролируются как в простых операциях «О» и «В», так и в сложных циклах. Для облегчения управления выключателем в сложных циклах разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Кроме того, в сложных циклах прибор определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя. На рис.1 показан способ подсоединения прибора и пульта к масляному выключателю при контроле в простых операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от прибора кабель датчика перемещения и задать на пульте нужный цикл.

По закказу прибор ПКВ/М6Н может дополнительно комплектоваться пультом ПУВ-10 или ПУВ-50 для задания сложных и простых операций, а также прибором ПУВ-регулятор для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях.

Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно упрощающего обращение с прибором и повышающего оперативность контроля. Методика контроля состоит в следующем:

  • закрепить на выключателе датчик перемещения;
  • присоединить кабель датчика, три кабеля полюсов и кабель запуска;
  • включить питание прибора;через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя;
  • через 5–6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных характеристик (рис.2 а) и график зависимости скорости от хода (рис.2 б).
ПКВ/М6Н - прибор контроля высоковольтных выключателей

Рис.2а.Таблица измерений
ПКВ/М6Н - прибор контроля высоковольтных выключателей

Рис.2б. График зависимости скорости

График позволяет качественно оценить состояние выключателя и диагностировать неисправность некоторых его узлов. Дважды нажимая на кнопку «Печать», можно получить еще два графика: скорость в функции от времени и ход в функции от времени (рис.2в и 2г). На графиках отображается так же процесс замыкания / размыкания контактов со всем дребезгом по трем полюсам.

ПКВ/М6Н - прибор контроля высоковольтных выключателей

Рис.2в. График зависимости скорости от времени
ПКВ/М6Н - прибор контроля высоковольтных выключателей

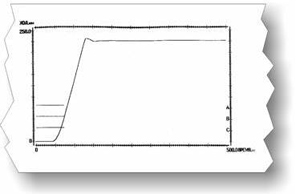

Рис.2г. График зависимости хода от времени

В комплект прибора входит кейс для его переноски, укладочный ящик с датчиками перемещения, крепежными приспособлениями, кабелями и эксплуатационная документация.

ПКВ/М6Н допускает эксплуатацию при температуре –25 ÷ +55°С. Габариты прибора: 210*232*89мм, вес 2,8 кг. Вес укладочного ящика в полной комплектации 7кг.

Технические характеристики прибора ПКВ/М6Н

ПараметрЗначение
Диапазон измерения и регистрации интервалов времени, с0,002 ÷ 5,2
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс[0,1+0,0001*tx], tx- измеренный интервал времени
Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температурне более 0,1 от основной погрешности
Диапазон измерения скорости движения, м/с0,002 ÷ 20
Потребляемая мощность не превышает, Вт20
Температурный диапазон эксплуатации,ºС-25 ÷ +55
Габариты измерительного блока (длина*ширина*высота), мм213*232*89
Масса измерительного блока, кг2,8

Стандартная комплектация прибора ПКВ/М6Н

НаименованиеИндекс
Измерительный блок ПКВ/М6НСКБ015.00.00.000
Датчик линейного перемещения ДП12СКБ012.00.000-01
Датчик углового перемещения ДП21СКБ009.00.00.000
Формуляр прибора ПКВ/М6НСКБ115.00.00.000ФО
Паспорт датчика ДП12СКБ012.00.00.000ПС
Паспорт датчика ДП21СКБ009.00.00.000ПС
Сертификат о калибровке ПКВ/М6Н
Сертификат о калибровке ДП12
Сертификат о калибровке ДП21
Руководство по эксплуатацииСКБ115.00.00.000РЭ
Инструкция по проведению измерений на различных типах выключателейСКБ115.00.00.000И
Кабель сетевойСКБ015.14.00.000
Кабель дистанционного пускаСКБ015.13.00.000
Кабель датчикаСКБ015.10.00.000
Кабель полюсовСКБ015.11.00.000
Стержень измерительныйСКБ012.00.00.000
Футляр для стержняСКБ010.15.00.000
Зажим №1СКБ010.10.00.000
Насадка №3СКБ010.00.00.001
Кронштейн №4СКБ010.12.00.000
Переходник №5СКБ010.00.00.002
Переходник №6СКБ010.00.00.003
Площадка №7СКБ010.00.00.004
Гайка №8СКБ010.00.00.005
Насадка №9СКБ010.18.00.000
Насадка №10СКБ 010.18.00.000-02
Насадка №11СКБ 010.18.00.000-01
Насадка №13СКБ 010.00.00.007
Насадка №14СКБ 010.00.00.008
Скоба №15СКБ 010.13.00.000
Прижим №17СКБ 009.04.00.000
Втулка №18СКБ 010.00.00.010
Площадка №19СКБ 010.00.00.011
Переходник №25СКБ 010.00.00.016
Переходник №26СКБ 010.00.00.016-01
Кронштейн №27СКБ 010.00.00.014
Наконечники на кабели (3 шт.)СКБ 021.26.00.003
Предохранители (2шт.)ВП2Б-1В-2В
Ящик для крепежных приспособлений
Сумка для переноса прибораСКБ115.03.00.000

Дополнительная комплектация прибора ПКВ/М6Н (поставляется по отдельному заказу)

НаименованиеИндекс
Кабель датчика. Выпускается длинной: 4м, 7м, 12м.СКБ015.10.00.000
Переходник к кабелю питанияСКБ010.08.00.000 временно снят с производства
Стержень измерительный. Выпускается длиной: L=550мм, L=700мм, L=1000мм.СКБ012.00.00.000
Скоба №20  (устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные).СКБ010.17.00.000
Насадка №12. Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные.СКБ 009.11.00.000
Кронштейн №22. Устанавливается на ось главного подвижного контакта выключателя. На этот кронштейн затем крепится датчик ДП21. Для выключателей типа ВЭ, ВЭС.СКБ 010.14.00.000
Кабель дистанционного пуска. Длина по заказу.СКБ015.13.00.000
