ПКР-1 — прибор контроля уcтройств РПН трансформаторов

ПКР-1 - прибор контроля уcтройств РПН трансформаторов

Устройство регулирования напряжения силовых трансформаторов под нагрузкой (РПН) по своему исполнению является сложным и часто недостаточно надежным узлом силового трансформатора. Авария РПН может привести к серьезному повреждению трансформатора в целом, в крайнем случае — к пожару и взрыву. До 40 % катастрофических аварий трансформаторов связано с повреждениями РПН. Это определяет особое внимание к контролю состояния РПН. Из-за наличия движущихся частей трансформаторы с РПН требуют в 3-5 раз больших трудозатрат по сравнению с нерегулируемыми под нагрузкой.

Для устройств РПН наиболее частыми дефектами являются механические неисправности РПН из-за износа узлов кинематической схемы, приводящие к плохому контакту в схеме РПН – дефекты пружин, привода и других движущихся узлов контактора и избирателя. Эти дефекты сами по себе не сильно влияют на работу трансформатора, но являются причиной электрических и изоляционных дефектов, которые могут привести не только к повреждению РПН, но и регулировочной обмотки.

Одна из основных проверок РПН при приемке, после ремонта и во время ревизии РПН – это проверка последовательности работы его элементов. Фиксация моментов срабатывания в сопоставлении с фиксацией угла поворота вала дает картину взаимного расположения контактов и их отклонения от ранее полученной диаграммы. Осциллографирование процесса переключения позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, неоднократность срабатывания контакта.

Сопоставление моментов времени и позиций переключателя позволяет выявить ненормальности в работе реверсирующего контактора и предупредить возможное залипание контактов. Такой дефект чаще всего возникает, если контакты долгое время не работают.

Для проверки исправной последовательности работы переключающих устройств проводят следующие проверки: для реакторного типа РПН – это круговая диаграмма срабатывания контакторов и избирателей, для быстродействующего типа РПН – это тоже круговая диаграмма, а также требуется осциллограмма работы контакторов.

Круговая диаграмма — это диаграмма последовательности срабатывания элементов переключающего устройства в зависимости от угла поворота основного вала переключающего устройства либо от количества оборотов вала привода. Так как на круговой диаграмме невозможно отразить работу контакторов, делается дополнительная проверка – «осциллограмма контакторов». Основное требование к приборам подобного плана – это достоверное снятие характеристик последовательности переключения РПН трансформаторов.

Возможности и особенности прибора ПКР-1

Прибор позволяет проводить проверку основных характеристик РПН, указываемых в нормативных документах, как реакторного типа (РНТ-13 и др.), так и быстродействующих (РС-3, РС-4 и др.) РПН.

К ним относятся

  • для реакторного РПН это: круговая диаграмма срабатывания контакторов и избирателей одновременно по 3 фазам;
  • для быстродействующих РПН – это круговая диаграмма срабатывания контакторов и избирателей, а также осциллограмма переключения контакторов, одновременно по 3 фазам

Одной из особенностей прибора является возможность снятия осциллограмм работы контакторов и снятие круговой диаграммы одновременно по всем фазам, без установки дополнительных внешних элементов, таких как перемычки или внешние резисторы, в отличие от других выпускаемых приборов. Есть возможность курсорных измерений параметров осциллограмм контакторов.

Также, снимая круговую диаграмму, можно одновременно осциллографировать с частотой дискретизации 100 мкс, что дает возможность измерять временные интервалы с высокой точностью. Кроме того, нормативные документы на РПН указывают, что «ток в цепи контактора при замкнутых контактах должен быть не менее 2А», а используемая в нашем приборе методика измерения позволяет обеспечить для основной группы РПН как раз ток 2А, но не только через основные контакты, а также и через дугогасящие.

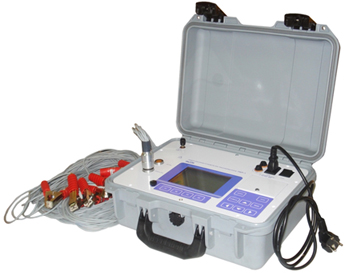

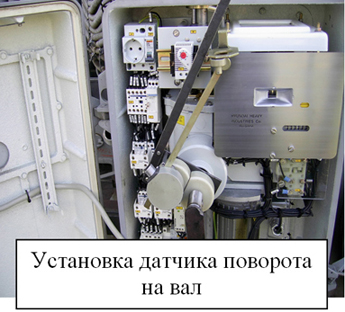

ПКР-1 представляет собой автономный прибор в защищенном кейс-корпусе, работающий от сети переменного тока 220 В. Он не требует ноутбука или персонального компьютера для работы. Прибор комплектуется датчиком оборотов/ угловых перемещений с возможностью установки на вал привода РПН. Набор специальных насадок позволяет установить датчик на различные приводы РПН. Конструкция датчика позволяет проводить измерение, как при использовании электропривода, так и ручного привода РПН в отсутствии электропитания. ПКР-1 предлагает удобный пользовательский интерфейс, современный набор коммуникационных стандартов с ПК(USB 1.1, LAN), предоставление данных на ПК.

Подключение к быстродействующим РПН на примере РС-4 и РС-9

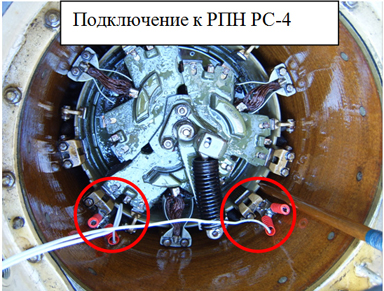

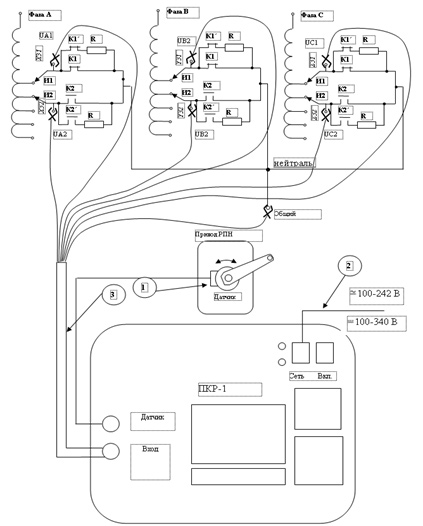

Чтобы обеспечить доступ к контакторам РПН необходимо слить верхние слои масла из бака (примерно 50 л). Кабель подключается согласно схеме к винтам контактора РПН (см. фото).

ПКР-1 - прибор контроля уcтройств РПН трансформаторовПКР-1 - прибор контроля уcтройств РПН трансформаторов
ПКР-1 - прибор контроля уcтройств РПН трансформаторов

ПКР-1 - прибор контроля уcтройств РПН трансформаторов

Диаграммы быстродействующих РПН

ПКР-1 - прибор контроля уcтройств РПН трансформаторов

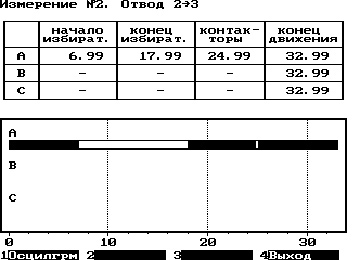

Круговая диаграмма на экране прибора



ПКР-1 - прибор контроля уcтройств РПН трансформаторов

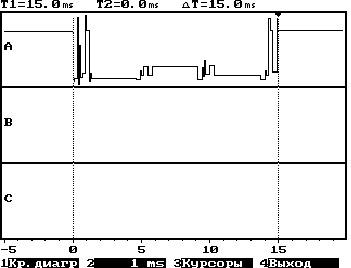

Временная диаграмма срабатывания контакторов



Диаграммы реакторных РПН

ПКР-1 - прибор контроля уcтройств РПН трансформаторов

Круговая диаграмма на экране прибора



ПКР-1 - прибор контроля уcтройств РПН трансформаторов

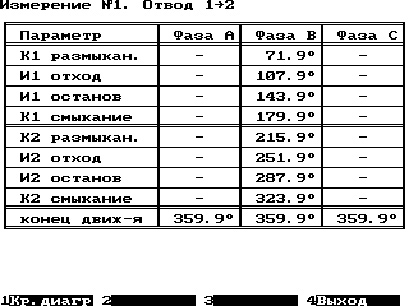

Круговая диаграмма в виде таблицы



Технические характеристики прибора ПКР-1

ПараметрЗначениеПримечание
Количество измерительных каналов30
Максимальное время измерения, мин50
Количество регистрируемых событий40000
Пределы основной абсолютной погрешности измерений интервалов времени, с±10-4 [1+tx]tx — измеряемый интервал времени, с
Диапазон измерений угловых перемещений при помощи датчика ДП21 и устройства сопряжения УС-1, градот 0 до 360*70nn-максимальное кол-во оборотов датчика при переключении РПН
Пределы основной абсолютной погрешности измерений угловых перемещений при помощи датчика ДП21 и устройства сопряжения УС-1, град±40
Максимальный выходной постоянный ток измерительных каналов, А2,5режим проверки быстродействующих РПН
Диапазон сопротивления дугогасящих резисторов, контролируемых прибором, Омот 2 до 20
Каналы передачи данныхRS-232,USB 1.0, Ethernet IEEE 802.30
Потребляемая мощность не более, Вт800
Габариты измерительного блока (длина*ширина*высота), мм360x290x1650
Масса измерительного блока не более, кг70
Масса комплекта датчиков, приспособлений и кабелей не более, кг50

Стандартная комплектация прибора ПКР-1

НаименованиеИндекс
Измерительный блок ПКР-1
Руководство по эксплуатацииСКБ128.00.00.000РЭ
Формуляр прибораСКБ128.00.00.000ФО
Сертификат о калибровке
Устройство сопряжения УС-1СКБ028.25.01.000
Кабель сетевой. Длина 1,5 мСКБ018.09.00.000
Кабель LAN. Длина 2м.СКБ024.26.00.000
Кабель измерительный.СКБ028.18.00.000
Кабель USB 2.0 A-B. Длина 1,8м.
Кабель датчика. Датчика 7м.СКБ010.06.00.000-01
Провод заземления. Длина 1,8м.СКБ010.01.00.000
Предохранитель (2 шт.)ВП2Б-1В-2А
Сумка для переноски прибораСКБ126.06.00.000

Дополнительная комплектация прибора ПКР-1 (поставляется по отдельному заказу)

НаименованиеИндекс
Кабель RS-232. Длина 2м.СКБ024.25.00.000
Кабель датчика. Длина 4м, 7м, 12м.СКБ 010.06.00.000-01
Переходник к кабелю питанияСКБ010.08.00.000
временно снят с производства
