ПН3232 — Пульт наблюдения

ПН3232 - Пульт наблюдения
Пульт наблюдения ПН3232 является микропроцессорным устройством и предназначен для отображения информации на двухцветных светодиодных индикаторах и управления системой при помощи кнопок.
Связь с центральным блоком ПКП-1А или ПКП-1М осуществляется по каналу RS-485. Питается пульт ПН3232 от внешнего источника питания 12В. С одним ПКП-1А или ПКП-1М можно связать до 8 пультов ПН3232.Если прибор имеет ведомые приборы, то все подключенные к нему пульты могут отображать информацию и передавать сигналы управления на все ведомые приборы любого уровня. Для этого при конфигурировании необходимо нужную кнопку или индикатор ПН3232 связать с определенным ведомым прибором.
На корпусе прибора находится считыватель ключей типа Touch Memory, что позволяет ограничить доступ к управлению с клавиатуры в случае необходимости. С одним ПН3232 можно связать до четырех ключей. Каждый из этих ключей может при предъявлении разблокировать свою группу кнопок из общего количества заблокированных кнопок. При этом часть кнопок на ПН3232 могут оставаться незаблокированными.
При нажатии и удержании не менее 3сек кнопки СБРОС, выполняется проверка работоспособности встроенных светодиодных индикаторов. Эта же процедура выполняется при включении пульта (подаче на него напряжения питания).
Световые индикаторы кнопок могут работать в 4-х режимах: Светится зеленым, Мигает зеленым, Светится красным, Мигает красным. Каждый режим имеет Возможность включения индивидуального звукового сопровождения.

Технические характеристики

напряжение питания, В
10,5 … 14
ток, потребляемый от источника питания, не более, А
0,15
количество двуцветных светодиодных индикаторов, шт
32
количество ключей Touch Memory, обеспечивающих доступ к управлению с клавиатуры, шт.
4
количество органов управления (кнопок), шт.
32
количество пультов на один прибор, шт.
8
габаритные размеры, не более, мм300х220х15
масса прибора, не более, кг
0,3

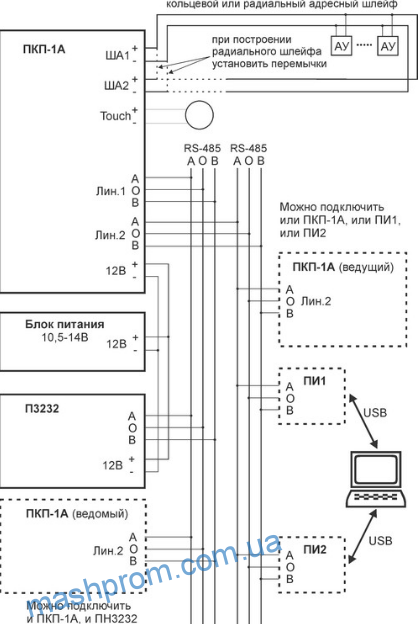

Схема подключения
