Пресс гидравлический с закрытой рамой предназначен для запрессовки и выпрессовки, правки и гибки деталей.

Модели прессов серии ПСМ используются для работы с мелкими и средними деталями и могут эксплуатироваться в любом пространственном положении, применены домкраты гидравлические с пружинным возвратом штока.

Для работы с крупными деталями применяются прессы серии ППК. Удобны в работе с деталями различной конфигурации, включая детали большого размера, такие как шестерни, колеса, валы, шкивы.

Прессы серии ППК производятся в двух вариантах оснащения: «Эконом» и «Проф».

Серия «Проф»

  • усилие 100, 200 и 250 тс
  • перемещаемая вдоль верхней траверсы на роликах каретка с домкратом
  • подъемный механизм нижней траверсы, лебедка
  • оснащение столом и для гибочных работ
  • в комплекте двухступенчатая маслостанция с электроприводом для увеличения скорости работ

Серия «Эконом»

  • усилие 50, 100, 200 и 250 тс
  • перемещаемая вдоль верхней траверсы на роликах каретка с гидроцилиндром
  • без подъемного механизма нижней траверсы
  • без оснащения для гибочных работ
  • без стола
  • насосная станция одноступенчатая с электроприводом

Варианты размещения насосной станции: на полу или на полке рамы прессов автономных серии ППК…А.

Домкраты в прессах с ходом штока 300 мм, усилием 50, 100, 200, 250 тс с гидравлическим возвратом штока.

Пресс ППК100150ЕА оснащен ручным насосом;

ППК50300АМ выполнен с горизонтальным расположением рамы.

Пресс ППК200300-ПРОФПК оснащен датчиком давления и контроллером, что позволяет устанавливать требуемое усилие прессования и контролировать производство работ;

Пресс ППГ200300 предназначен для монтажа насосных колес гидромуфты тепловоза. Возможно выполнение запрессовки и выпрессовки, правки и гибки деталей различного назначения. Исполнение пресса с горизонтальным или вертикальным расположением рамы по заказу. Верхняя траверса пресса – съемная.

Пресс гидравлический с закрытой горизонтальной рамой, ППК100300-ПРОФ-ГС

ППК-100300-ПРОФ

ППК-100300-ПРОФ

Особенности пресса:

  • насосная станция с блоком гидравлического управления размещена на раме пресса;
  • стационарный пульт управления удобно размещен на раме пресса и, дополнительно, снабжен проводным пультом ДУ;
  • габариты рабочего пространства регулируются положением нижней траверсы посредством винтов регулировочных и передвижением траверсы верхней с фиксацией ее пальцами;
  • в комплекте 4 пары упоров траверсы толщиной 20, 30, 50 и 70 мм.
ПараметрЗначение
Номинальное уссилие, тс100
Номинальное давление, Мпа70
Ход штока, мм300
Диапазон температур окружающей среды, °Сот +1 до +40
Размеры рабочего пространства в плане, мм, ШхД1000х0…2100 (с шагом 150 мм)
Габаритные размеры, мм, ДхШхВ3160х1310х1000
Масса, кг1740,8



Габаритные размеры

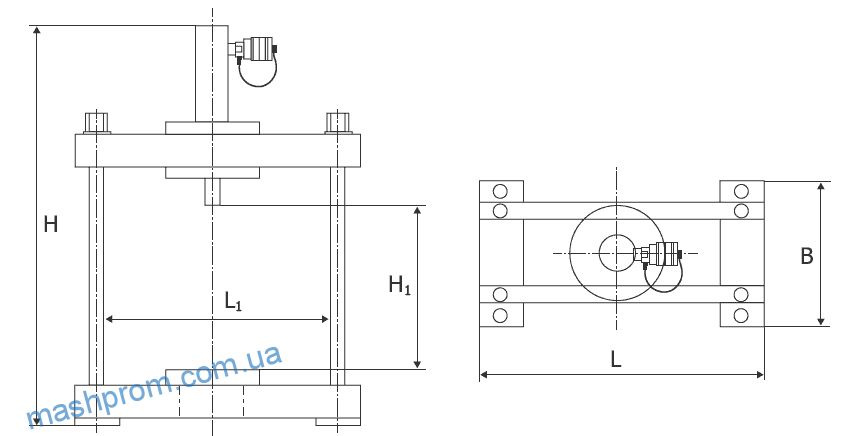

ПСМ серия

ПСМ серия

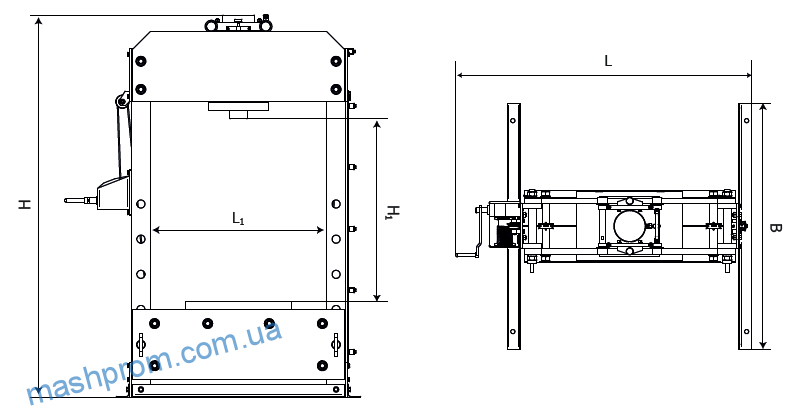

ППК серия

ППК серия

Технические характеристики

МодельУсилие, тсХод поршня, ммМакс. габариты рабочего пространства, мм (LxH)Габариты, мм, ШxДxВВес без НС, кгРекомендуемая насосная станция
ПСМ1015010150360×420200x430x83062НРГ-7007
ПСМ1525015250160x480x96077,3НРГ-7010
ППК50150Е50150800×11001000x1612x1922385НРГ-7020Р, НЭЭ(Р)-1,0И5Т(Ф)1-В
ППК50300300800×10501000x1170x1857470НЭР-1,0И5Т1-В-ППКА50, НРГ-7080Р(Э)
ППК50300А800×11151000x1180x1985в комплекте НЭР-1,0И5Т1-В-ППК50
ППК100150Е1001501000×170-11301400x1730x2060860НРГ-7035, НЭР-1,0(2,0)А5(10)Т1-В
ППК100150ЕАв комплекте НРГ-7035
ППК1003003001000×260-12001400x1330x2382865НЭР-2,0И10Т1-В-ППК100
ППК100300-ПРОФ1000×260-10501400x1685x22251050в комплекте НЭН6/70-7/0,7И10Т2-В-ППК100П
ППК100300А1000×260-12001200x1750x2430865в комплекте НЭР-2,0И10Т1-В-ППКА100
ППК2003002001080×330-12001300x1570x24002600НЭР-5,0И25Т1-В-ППК200
ППК200300-ПРОФ1300x2020x24002670в комплекте НЭН10/70-10/2,0И25Т2-В-ППК200П
ППК200300-ПРОФПК1090х300х11701300х2182х23802649в комплекте спец. насосная станция
ППК200300А1080×330-12001300x2020x23902670в комплекте НЭР-5,0И25Т1-В-ППКА200
ПГГ2003001090х9501300х1650х23612600НЭЭ(Р)-5, 0И25Т1-В
ППК2503002501080×10801300x1541x24453800НЭЭ-5,0И40Т1-В-ППК250, в комплекте НЭН10/70-25/4И40Т2-В-ППК250П
ППК250300-ПРОФ
