Программируемое реле ОВЕН ПР110

Программируемое реле ОВЕН ПР110

ПР110-220.12ДФ.8Р-Ч

Назначение программируемого реле ОВЕН ПР110

Подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления, например:

  • Системы контроля доступа и релейной защиты,
  • Реализация автоматов АВР,
  • Управления наружным и внутренним освещением, освещением витрин,
  • Управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами),
  • Реализация конвейерных систем,
  • Управления подъемниками, парковочными автоматами и т.д.

Основные функциональные возможности и  характеристики программируемого реле

  • До 12 дискретных входов
  • До 8 дискретных выходов
  • Питание как от 24В, так и от 220В
  • Внутренний таймер
  • Часы реального времени (опционально)
  • Расширенные диапазоны рабочих температур -20..+55 ºС
  • Компактный корпус для крепления на DIN-рейку
  • Создание любого алгоритма работы под потребности клиента
  • Мощная, но простая среда программирования — OWEN Logic
  • Работа в сети Modbus-Slave (с ПР-МИ485);
  • Самая доступная цена на рынке



Внимание!

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.



Технические характеристики

 Питание

НаименованиеЗначение
Напряжение питания постоянного тока, В21…27 В
(номинальное напряжение 24 В)
Напряжение питания переменного тока, В90…264 В(номинальное 110-220 В, при частоте 47…63 Гц)
Потребляемая мощность, ВА, не более6
Гальваническая развязка



Дискретные входы

ПараметрПР110-220.8ДФ.4РПР110-220.12ДФ.8РПР110-24.8Д.4РПР110-24.12Д.8Р
Количество дискретных входов812812
Тип датчика дискретного входа-коммута­ционные устройства(контакты кнопок, выключателей, герконов, реле и т.п.);— коммута­ционные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);- датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В90…264 В21…27 В
Максимальный ток дискретного входа, мА не более99
Ток «логической единицы», мА0,3…1,23,5…9
Ток «логического нуля», мА0…0,070…0,5
Уровень сигнала, соответствующий логической единице на дискретном входе, В110…2649…27
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В0…200…2
Гальваническая развязкаГрупповая по 4 входа (1-4, 5-8, 9-12)
Электрическая прочность изоляции, В1500



Дискретные выходы

Количество дискретных выходов4848
Тип выходного элементаЭлектромагнитное реле
Допустимый ток нагрузки, не более— 5 А при напряжении не более 250 В переменного тока и cos j = 1;- 3 А при напряжении не более 30 В постоянного тока
Допустимый ток нагрузки, не менее10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее5 000 000
Электрический ресурс реле, циклов, не менее200 000
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, мс, не более10
Гальваническая развязкаИндивидуальная
Электрическая прочность изоляции, В1500



Конструкция

Индикация состояния входов/выходовСветодиодная, на передней панели
Тип корпусаКорпус для настеночного или крепления на DIN-рейку шириной 35 мм.
Габаритные размеры, мм(63х110х73)±1 для модификации ПР110-8Д.4Р(96х110х73)±1 для модификации ПР110-12Д.8Р
Степень защиты корпусаIP20
Масса прибора, кг, не более0,5



Программирование

Среда программированияOWEN EasyLogic, OWEN logic
Интерфейс программированияUART
Сетевые параметры прибора, фиксированные
Скорость обмена, бит/с9600
Длина слова данных8
Контроль четностинет
Количество стоп-бит1

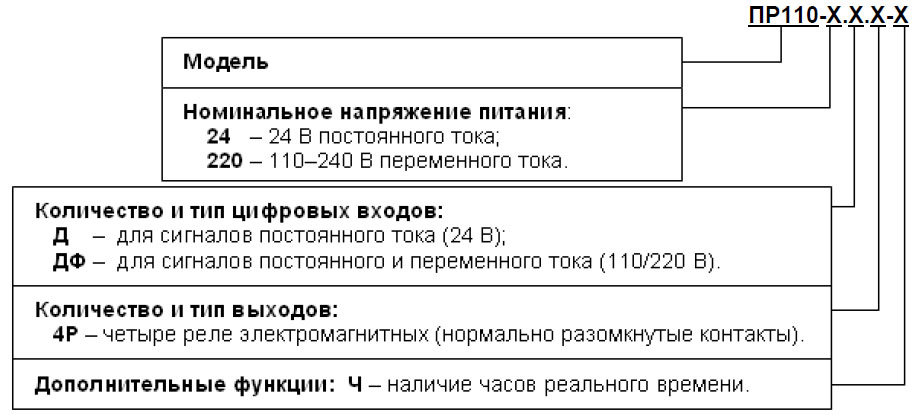

Модификации

Программируемое реле ОВЕН ПР110    —    Модификации



8дискретных входов / 4 дискретных выхода
ПР110-24.8Д.4Рпитание прибора и входов 24В
ПР110-24.8Д.4Р-Чпитание прибора и входов 24В, имеются часы реального времени
ПР110-220.8ДФ.4Рпитание прибора и входов 220В
ПР110-220.8ДФ.4Р-Чпитание прибора и входов 220В, имеются часы реального времени
12 дискретных входов / 8 дискретных выходов
ПР110-24.12Д.8Рпитание прибора и входов 24В
ПР110-24.12Д.8Р-Чпитание прибора и входов 24В, имеются часы реального времени
ПР110-220.12ДФ.8Рпитание прибора и входов 220В
ПР110-220.12ДФ.8Р-Чпитание прибора и входов 220В, имеются часы реального времени
