Объемные счетчики — расходомеры серии M предназначены для коммерческого учета различных нефтепродуктов: дизельное топливо, бензин, авиационное топливо, а также может применятся в химической отрасли. Интегрируются с навигационными системами GPS — ГЛОНАСС гарантированной доставки топлива.
Технические особенности:
- Современный и надежный регулировочный механизм счетчика позволяет производить бесступенчатую микро — регулировку, благодаря чему достигается высокая точность измерений;
- Высокая точность и повторяемость измерения расходов в самом широком диапазоне;
- Высокая точность измерений при постоянном потоке жидкости;
- Низкие эксплуатационные расходы, в измерительной камере отсутсвуют трущиеся металические части, большой срок службы;
- Малое сопротивление потоку — низкая потеря давления;
- Возможность измерения самотечных потоков жидкостей (самотек);
- Точность измерений сохраняется, независимо от колебания давления, изменения температуры или вязкости жидкости.
Технические характеристики: | |||||||||
Модель | М-40-1 | М-50-1 | M-50H-1 | M-80-1 | M-80H-1 | М-100-1 | M-100H-1 | M-150-1 | M-150H-1 |
Присоединительные размеры — ДУ, мм/дюйм | 40mm/1.5» | 50mm/2» | 80mm/3» | 100mm/4» | 150mm/6» | ||||
Диапазон расхода (л/мин) | 25-250 | 38-380 | 55-550 | 75-750 | 115-1150 | 130-1300 | 170-1700 | 225-2250 | 300-3000 |
Объем камеры | 0.309L | 0.681L | 1.839L | 5.102L | 9.507L | ||||
Максимальное давление | 10Bar/150PSI | 25Bar/350PSI | |||||||
Погрешность | ±0.2%± 0,2% | ||||||||
Повторяемость | ≤0.05%≤ 0,05% | ||||||||
Материал корпуса | Алюминий, чугун, сталь, нержавеющая сталь | ||||||||
Материал уплотнения | Buna «N», Витон, тефлон | ||||||||
Сетчатый фильтр | 80 Дизель, 40 бензин и т.д. | ||||||||
Варианты присоединений | ANSI фланцевые, NPT, BSPT, под приварку | ||||||||
Единицы измерения | Литр / галлон США | ||||||||
Вязкость | 30 SSU~1,500,000 SSU | ||||||||
Примечание: 4» и 6» фланец для модели М-150/6 « |
Принцип действия:
Применяемость счетчиков — расходомеров:
- Продукты переработки нефти;
- Авиационный бензин и реактивное топливо;
- Широкий спектр продуктов, таких как: жидкий сахар, кукурузный сироп, глюкоза, фруктоза, сахароза, мальтоза, лактоза, кукурузное масло, соевое масло, хлопковое масло, кокосовое масло.
- Чистая вода (дистиллированной, деминерализованной и питьевая);
- Хлорированные растворители и общий растворитель учета;
- Кислоты;
- Сжиженный нефтяной газ (СНГ);
- Сырая нефть, а также в нагретом состоянии более вязкие жидкости;
- Масло или латекс на водной основе, полиэфирные смолы и клеи (нейтральный рН), а также для измерения гербицидов и азотных удобрений;
- Гидроксид натрия (каустическая), сырая нефть с высоким содержанием серы (Lact и NOD) и других щелочных рН жидкостей
- Абразивные жидкости.
Отрасли промышленности:
|
|
Варианты исполнений:

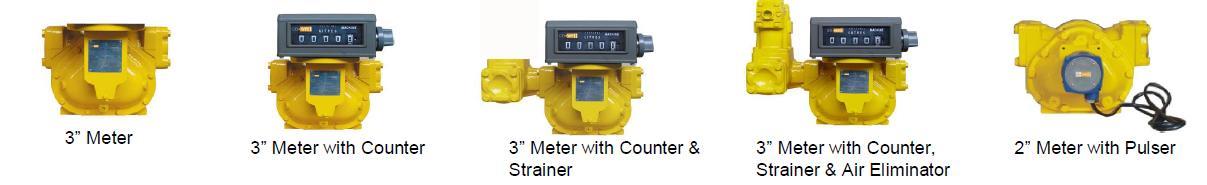

Измирительная камераРасходомера | Расходомерс механическим счетчиком | Расходомерс механическим счетчиком и фильтром | Расходомерс механическим счетчиком, фильтром и газоотделителем | Расходомерс ипульсным выходом |
Расходомерс механическим счетчиком | Расходомер газа СУГс механическим счетчиком фильтром, газоотделителем и дифференциальным клапаном | Расходомер СУГ со счетчиком с фильтром, газоотделителем и импульсным выходом
| Расходомер с механическимсчетчиком, с возможностью предустановки дозы, отсечным клапаном, фильтром и газоотделителем | Расходомер с механическим счетчиком, фильтром и газоотделителем
|
Расходомер с электроннымсчетчиком (цифровым дисплеем), с возможностью предустановки дозы, отсечным клапаном, фильтром и газоотделителем | Расходомер с механическим счетчиком, фильтром, газоотделителем и принтером. | Расходомер с механическим счетчиком, с возможностью предустановки дозы, отсечным клапаном, фильтром, газоотделителем и принтером
| Расходомер с механическим счетчиком, с возможностью предустановки дозы, отсечным клапаном, фильтром и газоотделителем
| Расходомер с механическим счетчиком, фильтром, газоотделителем и импульсным выходом
|
