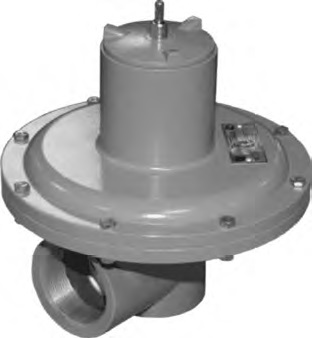

Клапан предохранительный сбросной ПСК-50

Клапан предохранительный сбросной ПСК-50

Клапан предохранительный сбросной Ду 50 мм мембранного типа прямого действия устанавливается на газопроводах низкого, среднего и высокого давления, а также на ГРП среднего давления. Клапан предохранительный сбросной ПСК-50 изготавливается в климатическом исполнении У2 ГОСТ 15150-69, но для работы при температурах от –10 до +35 °С.

Технические характеристики

ПСК-50Н/5ПСК-50Н/20ПСК-50С/50ПСК-50С/125ПСК-50С/300ПСК-50В/400ПСК-50В/700ПСК-50В/1000
Максимальное рабочее давление, кПа (кгс/см2)5 (0,05)20 (0,2)5 (0,05)125 (1,25)300 (3)400 (4)700 (7)1000 (10)
Диапазон настройки срабатывания, кПа1–51–2020–5050–125100–300125–400400–700125–1000
Габаритные размеры, мм
диаметр D225225225225225230225230
высота Н211211211240211233211240
Масса, кг, не более6,826,826,826,826,827,06,826,9

Чугунный корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочног винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

В зависимости от исполнения выпускаются:

  • ПСК-50Н/5 с пружиной низкого давления и шайбой вместо направляющей;
  • ПСК-50С/50 с пружиной среднего давления;
  • ПСК-50С/125 с пружиной среднего давления, тарелкой мембраны, уменьшенной по диаметру, и специальной шайбой, зажатой между корпусом и крышкой.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.
