Преобразователи пневмоэлектрические одноканальные ПЭ-1, ПЭ-1Р

Преобразователи пневмоэлектрические одноканальные ПЭ-1, ПЭ-1Р

ПЭ-1 — ТУ 4212-089-10474265-07
ПЭ-1Р — ТУ 4218-047-10474265-06

Код по ОКП 42 1831

Руководство по эксплуатации ПЭ-1

Руководство по эксплуатации ПЭ-1Р

Преобразователи пневмоэлектрические одноканальные ПЭ-1, ПЭ-1Р предназначены для измерения давления и преобразования его в унифицированный выходной сигнал постоянного тока:
— пневматического сигнала (ПЭ-1х.П);
— избыточного давления неагрессивных газов (ПЭ-1х.И);
— вакуума (ПЭ-1х.В).

Наименование параметраЗначение параметра
Диапазон измерения (линейная шкала) 1)(20…100) кПа; (0…250) кПа;
(0…-60) кПа (см. шифр заказа)
Температура рабочей среды(5…50) °С
Класс точности0,5
Выходной сигнал постоянного тока(4…20) мА; (0…5) мА
Напряжение питания
    — ПЭ-1.х~220 В, 50 Гц
    — ПЭ-1Р.х(15…30) В постоянного тока2)
Потребляемая мощность
    — ПЭ-1.х5 ВА
    — ПЭ-1Р.х0,6 ВА
Климатическое исполнениеУХЛ 4.2*
    — температура окружающего воздуха(5…50) °С
    — относительная влажность окружающего воздухадо 80 % при 35 °С
    — атмосферное давлениеот 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ 12997N2
Материал корпуса
    — ПЭ-1.хметалл с полимерным покрытием
    — ПЭ-1Р.хполикарбонат
Габаритные размеры
    — ПЭ-1.х(73×98×200) мм
    — ПЭ-1Р.х(35×86×58) мм
Вес
    — ПЭ-1.хне более 1,5 кг
    — ПЭ-1Р.хне более 0,2 кг
Подключениештуцер под трубку ПВХ (6×4) мм
Средняя наработка на отказне менее 64000 ч
Средний срок службыне менее 8 лет

1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения.
2) В качестве блока питания и измерительного прибора можно использовать приборы типа
ПКЦ или ПС-4.

Габаритные размеры

pe_1_4

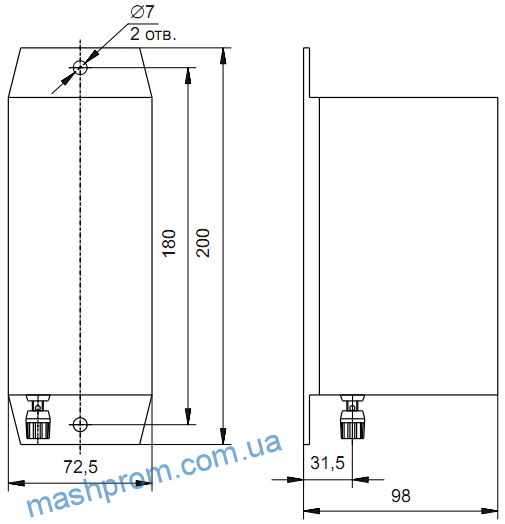

Рис. 4. ПЭ-1

pe_1_5

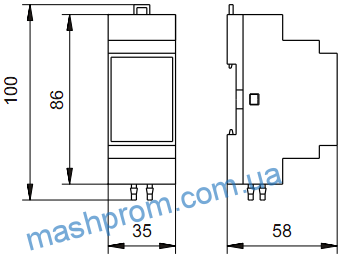

Рис. 5. ПЭ-1Р

Схема соединений

pe_1_1

Рис. 1. ПЭ-1

pe_1_2

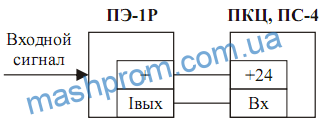

Рис. 2. ПЭ-1Р с выходным сигналом 4…20 мА

pe_1_3

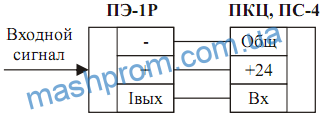

Рис. 3. ПЭ-1Р с выходным сигналом 0…5 мА
