Преобразователи пневмоэлектрические двухканальные ПЭ-2

Преобразователи пневмоэлектрические двухканальные ПЭ-2

ТУ 4212-089-10474265-07

Код по ОКП 42 12

Руководство по эксплуатации ПЭ-2

Преобразователи пневмоэлектрические двухканальные ПЭ-2 предназначены для измерения давления и преобразования его в унифицированный сигнал постоянного тока:
— пневматического сигнала (ПЭ-2.П);
— избыточного давления неагрессивных газов (ПЭ-2.И);
— вакуума (ПЭ-2.В).

Наименование параметраЗначение параметра
Диапазон измерения (линейная шкала) 1)(20…100) кПа; (0…250) кПа; (0…-60) кПа (см. шифр заказа)
Температура рабочей среды(5…50) °С
Класс точности0,5
Выходной сигнал постоянного тока(0…5) мА, (0…20) мА или (4…20) мА
Напряжение питания~(90…250) В, (47…63) Гц
Потребляемая мощностьне более 2 ВА
Климатическое исполнениеУХЛ 4.2*
    — температура окружающего воздуха(5…50) °С
    — относительная влажность окружающего воздухадо 95 % при 35 °С
    — атмосферное давлениеот 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254IP54
Устойчивость к механическим воздействиям по ГОСТ 12997N2
Материал корпусадюралюминий с полимерным покрытием
Габаритные размеры(150×90×55) мм
Вес, не более0,6 кг
Подключениештуцер под трубку ПВХ (6×4)мм
Средняя наработка на отказне менее 50000 ч
Средний срок службыне менее 10 лет

1) По желанию заказчика возможна поставка преобразователей с другими диапазонами измерения; каждый канал может иметь свой диапазон измерения.

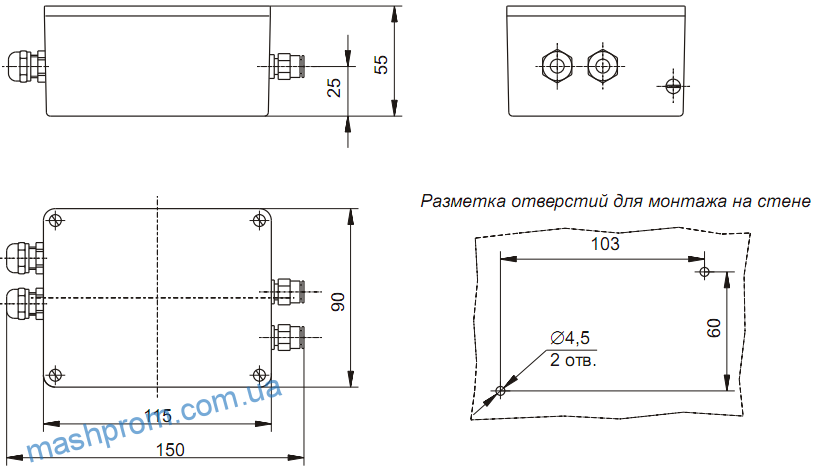

Габаритные размеры

pe_2_2

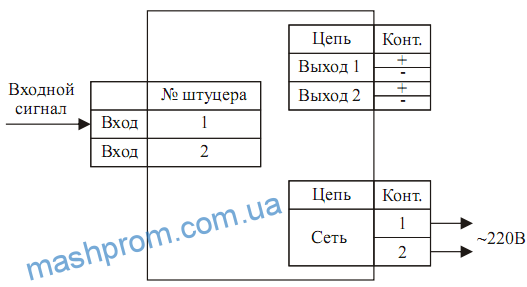

Схема подключения

pe_2_1
